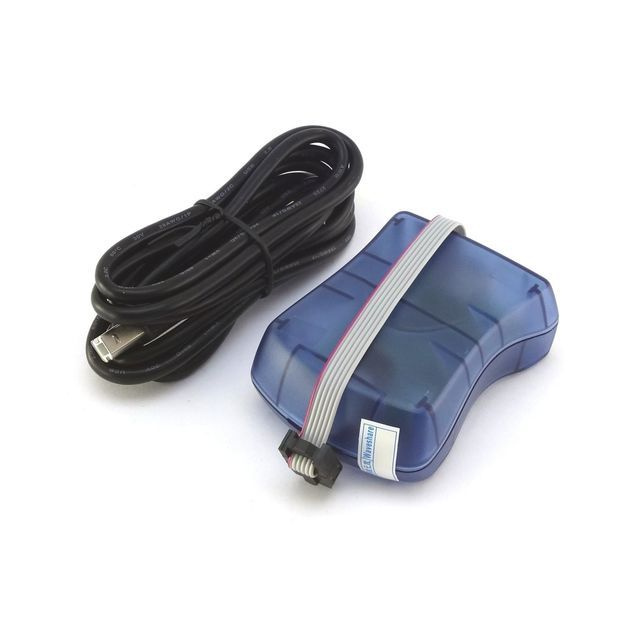

Waveshare USB AVRISP CH программатор

Waveshare USB AVRISP CH программатор использует тот же MCU и базовую схему, что и AT AVRISP, данный программатор простой в использовании, отличается от остальных стабильной и надежной работой. Использует официальную прошивку ATMEL STK500, идентифицированную как AVRISP / STK500 в AVRStudio, что позволяет получать высокоскоростное программирование.

На борту имеет

• Стандартный разъем ISP_6PIN
• Преобразователь USB в UART CH340G, поддерживает самые популярные ОС, включая WIN10, более стабильное и быстрое программирование
• Поддерживает AVR Studio 4/5/6/7
• Поддерживает частотный выход 0 ~ 3,6864 МГц (через два сквозных отверстия на задней стороне, круглый = GND, квадрат = PCLK, частота настраивается программно)

Поддерживаемое программное обеспечение

• AVR Studio или WINAVR (GCC) используется как интерфейсное программное обеспечение
• Поддерживает файлы, созданные IAR, ICCAVR, CVAVR и т. д.

Поддерживаемые устройства

То же, что и у интернет-провайдера AT AVR:

• Поддерживает большинство микроконтроллеров AVR с возможностью программирования ISP
• Поддерживает AT86RF401 / AT89S51 / AT89S52 (при программировании S51 / S52 MCU.RESET рекомендуется подключать к программатору, а не к внешней схеме сброса)

Обратитесь к AVRStudio 4.18 SP3, поддерживаются следующие устройства:

CLASSICTINY* MEGA*OTHERAT90S1200 AT90S2313 AT90S / LS2323 AT90S / LS2343 AT90S / LS2333 AT90S4414 AT90S / LS4433 AT90S / LS4434 AT90S8515 AT90S / LS8535ATtiny12 ATtiny13 ATtiny15 ATtiny22 ATtiny2313 ATtiny24 ATtiny25 ATtiny26 ATtiny44 ATtiny45 ATtiny461 ATtiny84 ATtiny85 ATtiny861ATmega48 ATmega48P ATmega8 ATmega88 ATmega88P ATmega8515 ATmega8535 ATmega16 ATmega162 ATmeg164P ATmega165 ATmega165P ATmega168 ATmega168P ATmega169 ATmega169P ATmega32 ATmega324 ATmega324P ATmega325 ATmega325P ATmega3250 ATmega3250P ATmega329 ATmega329P ATmega3290 ATmega3290P ATmega64 ATmega640 ATmega644P ATmega645 ATmega6450 ATmega649 ATmega6490 ATmega128 ATmega1280 ATmega1281 ATmega2560 ATmega2561AT86RF401 AT89S51 AT89S52 AT90PWM2 AT90PWM2B AT90PWM3 AT90PWM3B AT90CAN32 AT90CAN64 AT90CAN128 AT90USB162 AT90USB646 AT90USB647 AT90USB1286 AT90USB1287* Поддерживает все низковольтные версии устройств с суффиксом L / V, такие как ATmega16L, ATmega48V

Представление

• Высокоскоростные программы FLASH ROM, EEPROM, предохранители и бит блокировки
• Программирование файла программы размером 45 КБ с проверкой занимает всего 5,5 с (тестовый MCU использует внешний кристалл с частотой 8 МГц, а скорость программирования установлена на 1,8 МГц)

Подключается к ПК

• Использует квази-USB интерфейс (USB To COM)
• COM-порт настраивается, компьютер может подключаться к нескольким USB AVRISP CH одновременно

Примечание: COM-порт должен быть настроен как COM1-COM4 в первый раз, более подробную информацию см. В руководстве пользователя.
