Транзистор КП902А

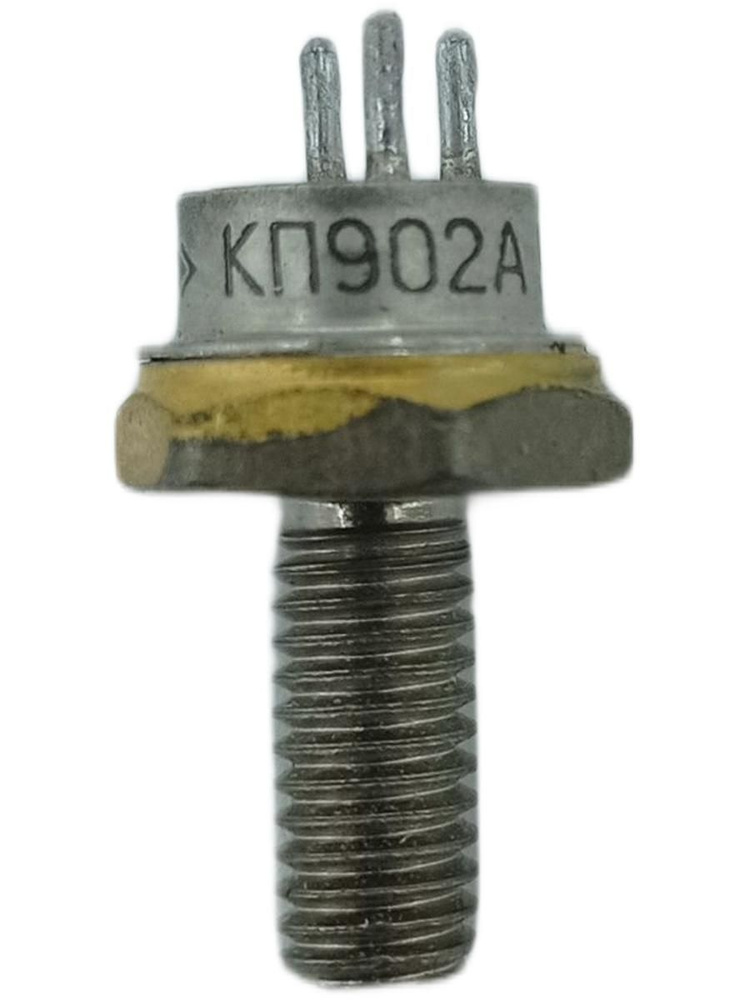

Транзисторы КП902А кремниевые планарные полевые с изолированным затвором и каналом n-типа. Предназначены для применения в приемопередающих устройствах в диапазоне частот до 400 МГц. Используются для работы в составе электронной аппаратуры общего назначения. Выпускаются в металлокерамическом корпусе с жесткими выводами и монтажным винтом.

Импортный аналог: VMP4.

Основные технические характеристики транзистора КП902А: • Структура транзистора: с изолированным затвором и n-каналом; • Рси т max - Максимальная рассеиваемая мощность сток-исток с теплоотводом: 3,5 Вт; • Uси max - Максимальное напряжение сток-исток: 50 В; • Uзи max - Максимальное напряжение затвор-исток: 30 В; • Iс - Ток стока (постоянный): 200 мА; • Iс нач - Начальный ток стока: не более 10 мА; • Iс ост - Остаточный ток стока: не более 0,5 мА; • S - Крутизна характеристики: 10... 26 мА/В (20В; 50мА); • С11и - Входная емкость транзистора - емкость между затвором и истоком: не более 11 пФ; • С12и - Емкость обратной связи в схеме с общим истоком при коротком замыкании на входе по переменному току: не более 0,6 пФ; • С22и - Выходная емкость транзистора - емкость между стоком и истоком: не более 11 пФ; • Ку.р - Коэффициент усиления по мощности: не менее 9 дБ на частоте 400 МГц; • Кш - Коэффициент шума транзистора: не более 6 дБ на частоте 250 МГц.
