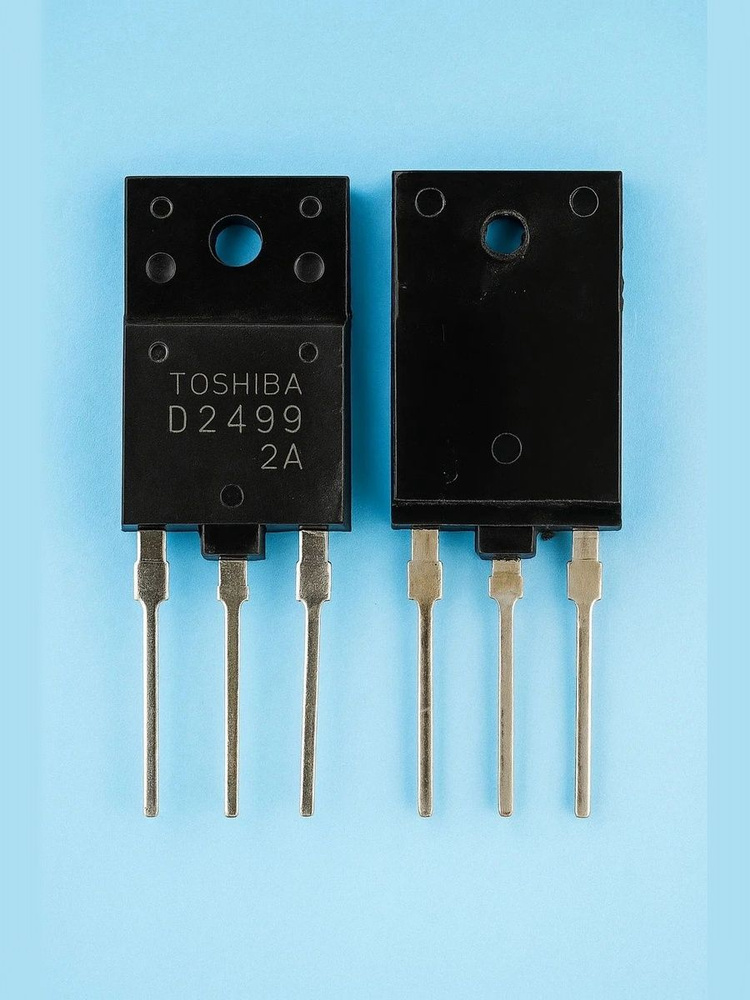

Транзистор 2SD2499

Транзистор биполярный 2SD2499

Корпус ITO-3P

2SD2499 — это кремниевый NPN биполярный транзистор, предназначенный для использования в выходных каскадах строчной развертки телевизоров и мониторов, а также в других высоковольтных импульсных схемах.

Ключевые предельные параметры (Absolute Maximum Ratings)

1. Напряжения:

• Напряжение коллектор-эмиттер, VCEO: `1500 В**
• Напряжение коллектор-база, VCBO: `1500 В**
• Напряжение эмиттер-база, VEBO: `7 В**

Примечание: * Обычно указывается при условии, что цепь базы разомкнута (I_B = 0). На практике рабочее напряжение должно быть значительно ниже этого значения.

2. Токи:

• Постоянный ток коллектора, IC: `7 А**
• Пиковый ток коллектора, ICP: `15 А**

3. Мощность и температуры:

• Рассеиваемая мощность на коллекторе, PC (при TC = 25°C): 100 Вт
• Температура перехода, TJ: от -55 °C до +150 °C
• Температура хранения, Tstg: от -55 °C до +150 °C

Электрические характеристики (Static)

1. Коэффициент усиления:

• Коэффициент передачи тока, hFE (при VCE = 5 В, IC = 2 А):
  • Минимальное: 8
  • Типичное: 12
  • Максимальное: -

Примечание: Для мощных высоковольтных транзисторов коэффициент усиления обычно невысок.

2. Напряжения насыщения:

• Напряжение насыщения коллектор-эмиттер, VCE(sat) (при IC = 5 А, IB = 1 А):
  • Максимальное: `1.5 В** (типичное значение около 0.7 - 1.0 В)
• Напряжение насыщения база-эмиттер, VBE(sat) (при IC = 5 А, IB = 1 А):
  • Максимальное: `2.5 В**

3. Время переключения:

• Время включения, ton: `~0.5 мкс** (тип.)
• Время выключения, toff: `~2.5 мкс** (тип.)

Примечание: * Время выключения (t_off) является критичным параметром для транзисторов строчной развертки, так как оно определяет потери во время переключения на высоких частотах (около 15-20 кГц для старых ТВ).

Корпус ITO-3P

• Название: ITO-3P (также широко известен как TO-3P)
• Описание: Мощный пластмассовый корпус с металлической задней пластиной для эффективного отвода тепла.
• Монтаж: Крепится на радиатор с помощью одного винта. Требуется использование изолирующей прокладки (слюдяной или керамической), если радиатор общий или заземлен, так как металлическая подложка электрически соединена с коллектором транзистора.
• Распиновка:
  • База (Base)
  • Коллектор (Collector) (соединен с металлической пластиной корпуса)
  • Эмиттер (Emitter)

Типовые области применения

• Выходные каскады строчной развертки (Horizontal Deflection Output) в ЭЛТ-телевизорах и мониторах
• Высоковольтные импульсные источники питания
• Инверторы и преобразователи высокого напряжения

Важные замечания по применению

• Требуется драйвер: Для управления таким мощным транзистором, особенно на высоких частотах, необходим достаточно мощный каскад драйвера, способный обеспечить значительный ток базы для быстрого включения и, что особенно важно, отрицательный ток базы для ускорения выключения и уменьшения toff.
• Запас по напряжению: При работе в индуктивных цепях (например, со строчным трансформатором) выбросы напряжения на коллекторе могут превышать питающее. Необходимо использовать снабберные цепи (RC-цепи или TVS-диоды) для ограничения этих выбросов.
• Охлаждение: Из-за высоких рабочих токов и напряжений транзистор сильно нагревается. Обязательно использование радиатора достаточной площади.

Аналоги

• BU2525AF, BU2527AF, 2SC5144, 2SC5422 (с аналогичными или близкими параметрами).
