Транзистор 2SC3320

Name: Транзистор 2SC3320
SKU: 2484414746
Price: 289 RUB
Availability: InStock
Rating: 3.7 (3 reviews)

3 отзыва

1 вопрос

О товаре

Перейти к описанию

Тип

Активные электронные компоненты

Тип корпуса для электрокомпонентов

Стандартный

Вид активного компонента

Транзисторы, транзисторные сборки и модули

Количество в упаковке, шт

Размеры, мм

40x15x5

Фото и видео покупателей

289 ₽

Магазин

IC24DN

Перейти

4.8

Чат

Заказы

11.2 K

О магазине

Часто задаваемые вопросы

Условия доставки Возврат товаров Способы оплаты Возврат денег

Другие предложения от продавцов на Ozon Россия

Описание

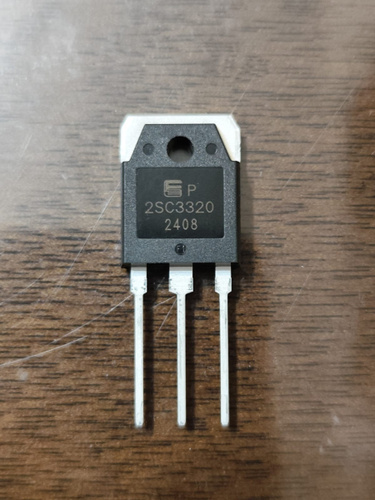

Транзистор биполярный 2SC3320

Корпус TO-3P

Основные параметры

Тип: NPN биполярный транзистор
Корпус: TO-3PN (также обозначается как TO-3P)
- Монтаж: Сквозной (Through Hole)
- Количество выводов: 3
Максимальное напряжение коллектор-база (VCBO): 500 В
Максимальное напряжение коллектор-эмиттер (VCEO): 400 В
Максимальное напряжение эмиттер-база (VEBO): 7 В
Максимальный постоянный ток коллектора (IC): 15 А
Максимальный ток базы (IB): 5 А
Максимальная рассеиваемая мощность (PD): 80 Вт
Статический коэффициент передачи тока (hFE):
- 10
Напряжение насыщения коллектор-эмиттер (VCE(sat)): 1 В
Ток отсечки коллектора (ICBO):
- 1 мА
- 1 мкА
Граничная частота (fT): 4 МГц
Время включения (ton): 0.5 мкс
Время спада (tf): 0.15 мкс
Диапазон рабочих температур (Tj): от -65°C до +150°C

Цоколевка и маркировка

Цоколевка (вид на маркированную сторону корпуса, выводы вниз):
- База (Base)
- Коллектор (Collector) — соединён с металлическим фланцем
- Эмиттер (Emitter)

Особенности и преимущества

Высокое напряжение и высокая скорость переключения
Высокая надежность
Низкое напряжение насыщения (VCE(sat) = 1 В) — обеспечивает малые потери мощности
Высокая устойчивость к импульсным токам

Область применения

Импульсные стабилизаторы напряжения (Switching regulators)
Высокочастотные инверторы (High frequency inverters)
Усилители мощности общего назначения (General purpose power amplifiers)
Ультразвуковые генераторы (Ultrasonic generators)
Электронные балласты и источники питания

⚠️ Важно

Теплоотвод: Для работы на максимальной мощности (80 Вт) обязательна установка на радиатор с теплопроводящей пастой. Металлический фланец корпуса электрически соединён с коллектором.

Состав комплекта

1 шт. Транзистор 2SC3320

Комплектация

1 шт. Транзистор 2SC3320

#Транзистор

#биполярный

#2SC3320

#TO_3P

Характеристики

Артикул: 2484414746

Тип: Активные электронные компоненты

Тип корпуса для электрокомпонентов: Стандартный

Вид активного компонента: Транзисторы, транзисторные сборки и модули

Количество в упаковке, шт: 1

Размеры, мм: 40x15x5

Вес товара, г: 6.7

Страна-изготовитель: Китай

Гарантия: 7 дней
