Особенности:

* Сверхширокое покрытие частотного диапазона, поддержка полного диапазона сигналов от 1 Гц до 15 ГГц, охватывающего низкочастотные аудиосигналы до микроволновых частот, удовлетворяющего потребности в области связи, научных исследований и тестирования.

* Высокоточный выход сигнала, использование технологии цифрового синтеза DDS, разрешение по частоте до 0,1 Гц, фазовый шум менее -110 дБс/Гц при 1 ГГц, для чистоты сигнала

* Интуитивно понятный интерфейс управления, оснащён 3,5-дюймовым цветным ЖК-экраном, поддержка двойного управления — сенсорного и поворотного регулятора, возможность отображения параметров формы сигнала в реальном времени и сохранения 10 наборов предустановленных конфигураций.

* Совместимость с множеством сценариев, поддержка модуляций AM/FM/PM и генерации импульсных сигналов, совместимость с импедансом 50Ω/75Ω, подходит для лабораторий, производственных линий и полевых условий.

* Надежность военного класса, корпус с металлическим экранированием, прошёл вибрационные испытания по стандарту MIL-STD-810G, рабочий температурный диапазон от -20°C до 60°C, стабильная работа в экстремальных условиях.

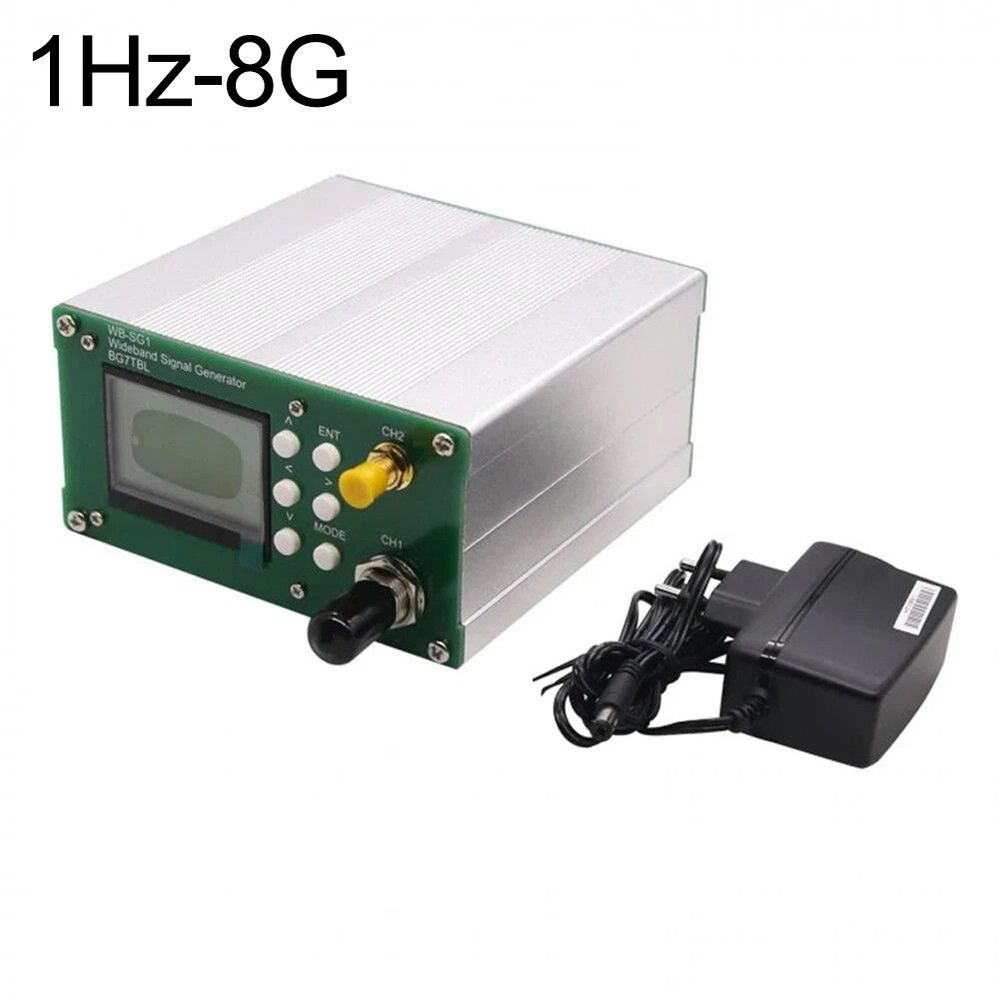

* Генератор сигналов с широкополосным выходом 1 Гц-8 ГГц/1 Гц-9,5 ГГц/1 Гц-15 ГГц, CH2 с регулировкой усиления, внутренний OCXO, поддержка внешнего подключения эталонной частоты.

Технические характеристики:

Название детали: Генератор сигналов

Модель: 1 Гц-8 ГГц, 1 Гц-9,5 ГГц, 1 Гц-15 ГГц (опционально)

Материал: Металл

Цвет: Как показано на изображении

Диапазон частот CH1: 1 Гц-250 МГц

Шаг CH1: 1 Гц-19,999999 МГц/1 Гц, 20 МГц-200 МГц/10 Гц

Выходная амплитуда CH1: 3,3 Впп

Тип порта CH1: BNC

Диапазон частот CH2;

WB-SG1-8G: 35 МГц-8 ГГц

WB-SG1-9.5G: 20 МГц-9,5 ГГц

WB-SG1-15G: 10 МГц-15 ГГц

Шаг CH2: 1 Гц

Выходная мощность опорного сигнала CH2: от 5 дБм до -7 дБм при 1 ГГц

Выходной импеданс CH2: 50 Ом

Тип порта CH2:

Внутренняя опорная частота: 10 МГц

Тип внутреннего опорного генератора: OCXO

Выгорание внутреннего опорного генератора: 0,5 Гц/год

Выходная мощность 10 МГц опорного сигнала: 5 дБм

Диапазон входной мощности внешнего опорного сигнала: 0 дБм до 20 дБм

Режимы: режим точечной частоты CH1, режим точечной частоты CH2, режим частотного сканирования CH1, режим частотного сканирования CH2

Функции передней панели: (следующие)

Режим: переключение рабочего режима

ENT: ввод данных

4 кнопки: влево/вправо/вверх/вниз

CH1: генерация канала 1

CH2: выход канала 2

Функции задней панели: (следующие)

Вход 10 МГц опорного сигнала: внешний вход 10 МГц

Выход 10 МГц опорного сигнала: выход 10 МГц

USB: USB-порт

STD ADJ: настройка частоты внутреннего OCXO

Вкл/Выкл: выключатель питания

С DC-разъёмом

Питание: DC 11,7-12,5 В, пусковой ток: менее 0,5 А, стабильный ток: менее 0,25 А

Размеры: 106*55*105 мм

Вес: 350 г

Комплектация: адаптер питания DC 12 В

Содержимое упаковки:

1 x Генератор сигналов

1 x Адаптер питания DC 12 В

Примечание:

1. Реальный цвет изделия может незначительно отличаться от изображений на сайте из-за множества факторов, таких как яркость вашего монитора и освещение.

2. Пожалуйста, допускайте небольшие отклонения при ручных измерениях данных.
