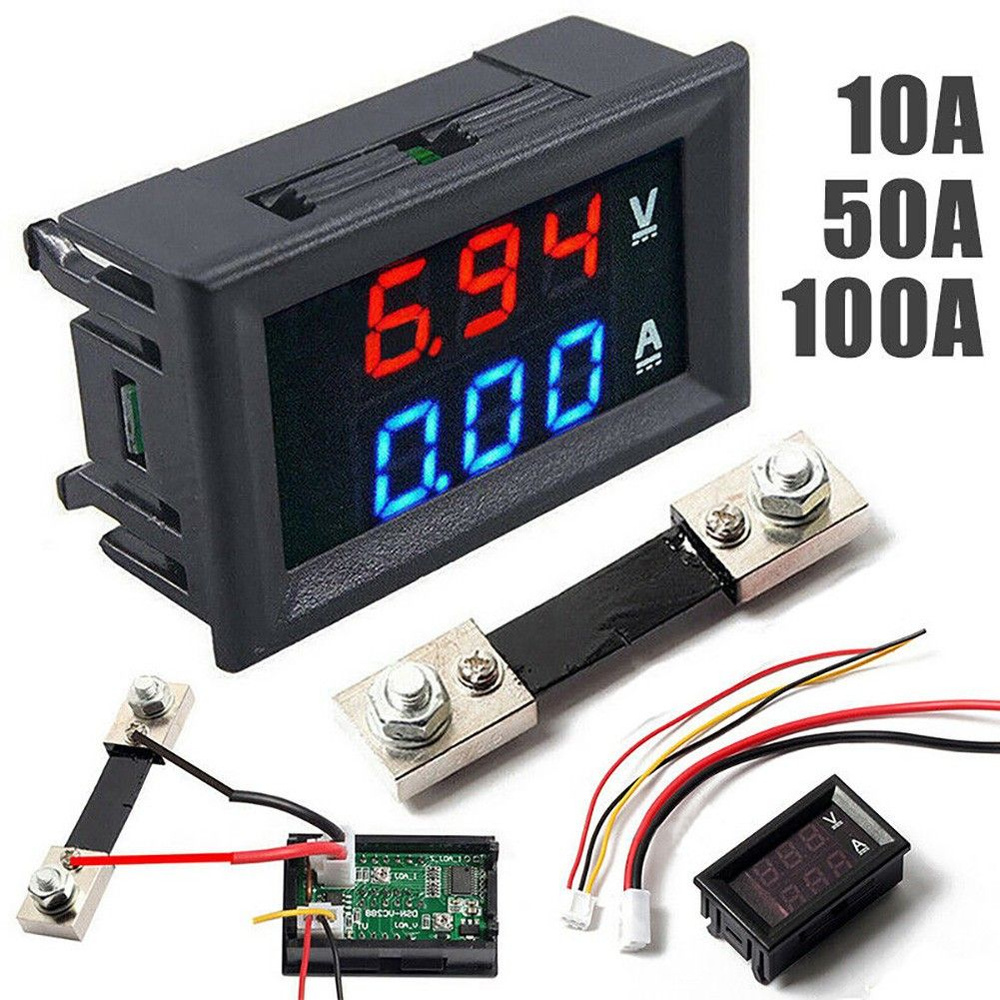

Особенности: абсолютно новый и высококачественный Изготовлен из высококачественных материалов, 10/50/100A вольтметр амперметр светодиодный двойной цифровой амперметр напряжения тестер метр Параметры продукта: Тип: красный + двойной светодиодный цифровой дисплей вольтметр амперметр Стиль: Вольтметр и амперметр 10A, вольтметр и амперметр 50A с шунтом 50A, вольтметр и амперметр 100A с шунтом 100A (опционально) Рабочее напряжение самого прибора: 4-30 В постоянного тока Рабочий ток самого прибора: ≤20 мА Диапазон измерения напряжения: 0-100 В постоянного тока Диапазон измерения тока: DC 0-10A, DC 0-50A, DC0-100A (требуется шунт более чем на 10A !!!) Разрешение по напряжению: 0,1 В Разрешение по току: 0,01А Точность измерения: 1% (± 1 цифра) Дисплей: цифровая трубка 0,28 ", синий и красный цвета Частота обновления: около 300 мс / раз Размеры: около 48 x 29 x 26 мм Рабочая температура: -10 ℃ ~ + 65 ℃ Примечание: Только комплекты вольтметров и амперметров 50A и 100A имеют шунты, комплект 10A - нет! Примечание: Максимальное входное напряжение не может превышать 30 В. В противном случае счетчик будет сгорел. Примечание: Для счетчиков с диапазоном 50А или 100А, независимо от того, составляет ли измеряемый ток менее 10А, для измерения тока необходимо подключить шунт! В противном случае произойдет сгорание коллектора. Отображение напряжения в норме, отображение тока 0,00 или 0,0. Убедитесь, что толстый черный провод подключен к отрицательному полюсу аккумулятора, а толстый красный провод подключен к отрицательному полюсу нагрузки. (Обратите внимание, что способы подключения к разрядке и зарядке различаются в зависимости от концепции нагрузки и источника питания.) (В измерительной головке используется импортный чип. После выхода с завода он прошел очень строгую проверку и калибровку, чтобы убедиться в отсутствии проблем с качеством перед отправкой с завода. Дисплей показывает 0 99,99% из-за неправильного подключения. Пожалуйста, наберитесь терпения и внимательно проверьте проводку) Текущее отображение неточно: Если это прямой источник питания или независимый источник питания, и блок питания оборудования подключен к одному и тому же заземлению, просто аккуратно отсоедините тонкий черный провод. Подключение к источнику питания не отображается: Все выпрямленные источники питания переменного тока должны быть отфильтрованы электролитическими конденсаторами емкостью более 1000 мкФ для питания счетчика. Определите, исправен ли коллектор (ниже приведены два случая нормального коллектора). Без шунта подключите тонкий красный провод и тонкий черный провод к источнику питания. Ток измерителя 50А показывает 50,0 ~ 59,9, а измеритель 100А показывает 100 ~ 109. Подключите шунт и подсоедините тонкий красный провод и тонкий черный провод к источнику питания. Ток измерительного прибора с диапазоном 50А показывает 0,00, а измерительный прибор с диапазоном 100А показывает 0,0; Другие соображения: Ток может быть измерен только на отрицательном полюсе источника питания и на отрицательном полюсе нагрузки. Диапазон напряжений: Диапазон напряжения питания 5-проводной головки составляет 4 ~ 28 В, то есть напряжение тонкого красного провода не может превышать 28 В. О концепции нагрузки и мощности При разрядке: аккумулятор, импульсный источник питания и трансформатор являются источниками питания, а резисторы, лампы, двигатели и силовые устройства являются нагрузками. При зарядке: зарядные устройства, генераторы и солнечная энергия являются источниками питания. Аккумуляторные батареи являются нагрузками. Список пакетов: 1 * Вольтметр и амперметр 1 * Шунт (не входит в комплект модели 10A) Примечание: 1. Реальный цвет изделия может немного отличаться от изображений, представленных на веб-сайте, из-за многих факторов, таких как яркость вашего монитора и яркость освещения. 2. Пожалуйста, допускайте небольшое отклонение данных, полученных при ручных измерениях.
