Системы непрерывной подачи чернил longprint - это СНПЧ которые устанавливаются на оригинальные или подоригинальные картриджи.


Важно знать, что системы longprint ставятся только на НЕЗАКОНЧИВШИЕСЯ оригинальные картриджи, и не следует дожидаться полного окончания оригинальных чернил в картридже. Это ведет к выходу из строя чипов оригинальных картриджей. Поэтому лучше перестраховаться и поставить СНПЧ longPrint на новые оригиналы.


Итак, Longprint - это не какой-то очередной бренд СНПЧ, это название конструктивной особенности. Эти СНПЧ устанавливаются на оригинальные картриджи для плоттеров HP, Epson, Canon. Longprint значительно продлевает срок службы печатающей головки, т.к. при ее использовании в печатающую головку не поступает воздух.

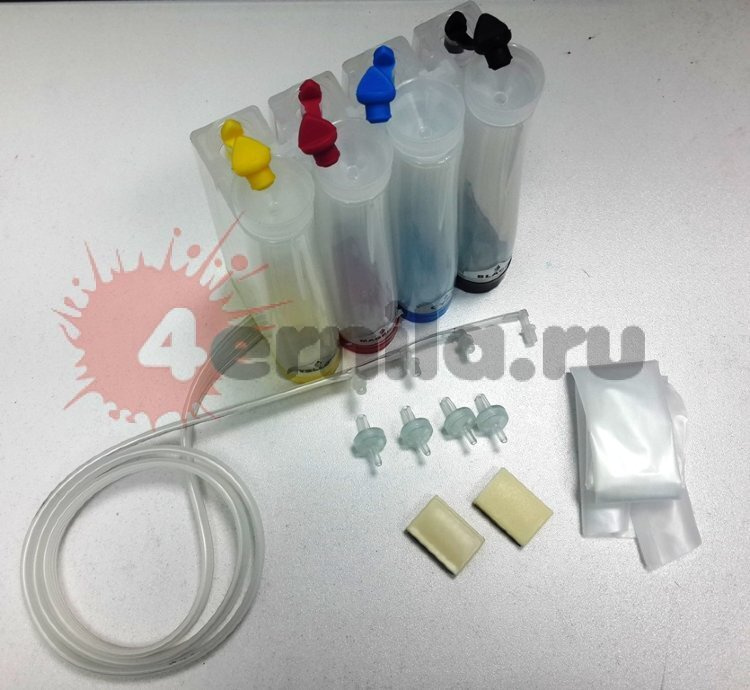

Состоят СНПЧ из конструктора:

• емкости-доноры нужного объема: 80 мл, 180мл, 350 мл
• шлейф
• уголовой штуцер
• уплотнительная втулка (резинка)

Далее расскажем подробнее о СНПЧ для Hp, т.к. они являются наиболее популярными. Для Epson и Canon принцип похожий.
Итак, начнем с конструкции картриджа HP. Во всех существующих на данный момент плоттерах HP картриджи раздельные для каждого цвета и располагаются отдельно от печатающей головки. Конструктивно это герметичный полиэтиленовый пакет с чернилами, помещённый в пластиковый корпус. Так же неотъемлемой частью картриджей является помпа .

Полиэтиленовый пакет на 100% заполнен чернилами, что не даёт возможности им завоздушиваться, а также деградировать под воздействием внешнего воздуха и света. По мере расходования чернил пакет неизбежно будет сжиматься в объёме, но контакта с воздухом всё равно не будет. Картридж заправляется на заводе чернилами через заправочное отверстие, после этого с него удаляется воздух и заправочное отверстие блокируется резиновым шариком.
В разрезе картридж выглядит следующим образом:

Рабочий цикл системы подкачки заключается в следующем:

Исходное положение – фаза 1. Шток находится внизу, на мембрану не давит, мембрана распрямляется. При этом за счёт разности давлений – приоткрывается клапан помпы. Чернила засасываются из мешка через входное отверстие помпы.

От процессора принтера поступает команда "ПОДКАЧКА ЧЕРНИЛ" (фаза 2.) Приводится в движение привод плунжерного механизма (в данном случае мотор постоянного тока с червячной передачей). Шток движется вверх, при этом клапан закрывается и чернила выталкиваются через выходной штуцер в направлении ПГ. Если запорный клапан в ПГ (по аналогии с запорной иглой в карбюраторе двигателя внутреннего сгорания) открыт – то чернила беспрепятственно поступают в камеру ПГ. Во время подкачки печать приостанавливается. Завершение второй фазы – возврат механизма в исходное состояние (фаза 1). При этом давление чернил в чернилопроводе, а также давление на запорный клапан становятся равными нулю. И это есть одно из основных условий правильной работы системы снабжения, чего совершенно нельзя достигнуть при работе СНПЧ без помпы.

Эта фаза аварийная, когда в мешке заканчиваются чернила и помпа заглатывает воздух. Мембрана становится мягкой на столько, что шток поднимается на недопустимую высоту и своим рычажком надавливает на контакты концевика. Процессору поступает команда "АВАРИЯ" - работа принтера блокируется. Надо отметить, что пользователи третью фазу часто путают с программным обнулением картриджа. При программном обнулении идёт предупреждение на монитор "чернила заканчиваются", но при этом принтер не блокируется. При возникновении этой фазы плоттер выводит "палит" чип.

В ввиду того, что СНПЧ Longprint подключается напрямую в пакет, посторонние "подсосы" воздуха исключаются.

Чернила в картридже по-прежнему находятся без доступа воздуха. Давление в системе обеспечивает штатная система насосов и запорных игл. Пополнение израсходованных чернил происходит свободным перетеканием чернил из емкостей доноров в картриджи. В емкостях донорах давление атмосферное. Компенсация давления в емкостях происходит по принципу сообщающихся сосудов через воздушные фильтры.
ВНИМАНИЕ! Для обеспечения самотёка нижняя часть танков должна находиться немного выше верхней части картриджа ( от 1-2см). Это единственное условие правильного функционирования системы.

Также благодаря тому, что шлейф в СНПЧ Longprint подключается к пакету, а картридж оснащен помпой, посторонние "подсосы" воздуха отсутствуют. Печать происходит стабильно и без полос. Также нет необходимости снижать скорость печати, в отличии от печати с ПЗК.
Еще одним преимуществом является увеличение срока службы печатающих головок. Напоминаем, что HP используют термоструйную технологию печати, и при попадании воздуха в печатающую головку дюзы перегорают.

Longprint - выгодное вложение!)
