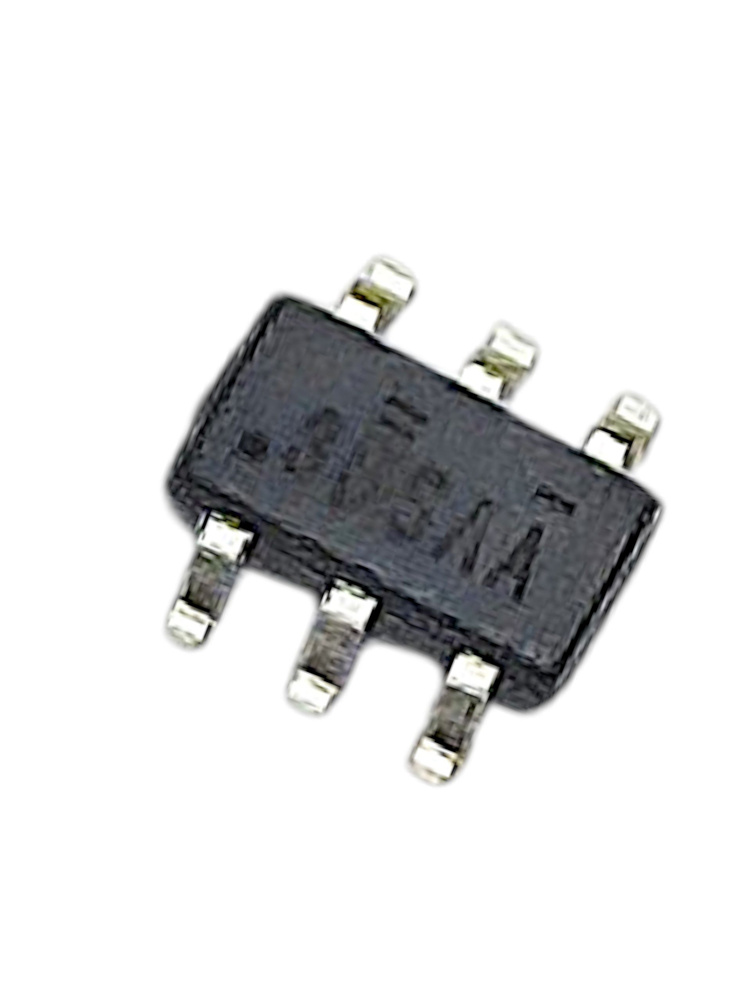

Si3443BDV транзистор

P-Channel 2.5-V (G-S) MOSFET, Vds=20V, Id=4,7A, Pd=2W, Rds(on)=0,06 Ohm

Наименование прибора: SI3443BDV

Маркировка: 3B

Тип транзистора: MOSFET

Полярность: P

Максимальная рассеиваемая мощность (Pd): 1.1 W

Предельно допустимое напряжение сток-исток |Uds|: 20 V

Предельно допустимое напряжение затвор-исток |Ugs|: 12 V

Пороговое напряжение включения |Ugs(th)|: 1.4 V

Максимально допустимый постоянный ток стока |Id|: 3.6 A

Максимальная температура канала (Tj): 150 °C

Время нарастания (tr): 35 ns

Сопротивление сток-исток открытого транзистора (Rds): 0.06 Ohm

Тип корпуса: TSOP-6

Si3443BDV — это мощный P-канальный MOSFET транзистор в компактном корпусе TSOP-6. Он рассчитан на напряжение до -20 В и ток до 4.7 А (зависит от условий охлаждения), отличаясь низким сопротивлением открытого канала.

Описание и характеристики

Транзистор изготавливается по технологии TrenchFET и предназначен для работы в низковольтных цепях с высокими токами.

• Тип канала: P-канальный (управляется отрицательным напряжением на затворе относительно истока).
• Напряжение сток-исток (\(V_{DS}\)): -20 В.
• Максимальный ток стока (\(I_{D}\)): до 4.7 А (при 25° C).
• Сопротивление в открытом состоянии (\(R_{DS(on)}\)): около 0.045–0.065 Ом (при \(V_{GS} = -4.5\) В).
• Корпус: TSOP-6 (шестивыводной поверхностный монтаж).

Применение

Благодаря малым размерам и высокой эффективности, модель часто встречается в портативной электронике:

• Ключи питания: в смартфонах, планшетах и ноутбуках для коммутации батарейного питания.
• Управление нагрузкой: включение/выключение периферийных устройств.
• Зарядные устройства: в схемах защиты и управления процессом зарядки.
• Преобразователи напряжения: в качестве силового элемента в DC-DC конвертерах.

Как проверить мультиметром

Для проверки MOSFET-транзистора переключите мультиметр в режим проверки диодов.

• Разрядка затвора: Перед измерением кратковременно замкните все выводы транзистора пинцетом или пальцем, чтобы снять остаточный заряд с затвора.
• Проверка внутреннего диода:
  • Приложите красный щуп (+) к Стоку (Drain), а черный (-) к Истоку (Source).
  • Мультиметр должен показать падение напряжения на встроенном диоде (обычно 0.4–0.7 В).
  • Поменяйте щупы местами — прибор должен показать «бесконечность» (1 или OL). Если прибор «пищит» или показывает нули в обе стороны, транзистор пробит.
• Проверка на "открытие" (опционально):
  • Приложите черный щуп к Затвору (Gate), а красный — к Истоку. Это подаст небольшой отрицательный потенциал и может "открыть" канал.
  • После этого снова измерьте сопротивление между Стоком и Истоком. У исправного транзистора оно может значительно упасть (мультиметр покажет низкое значение или писк), пока затвор не разрядится
