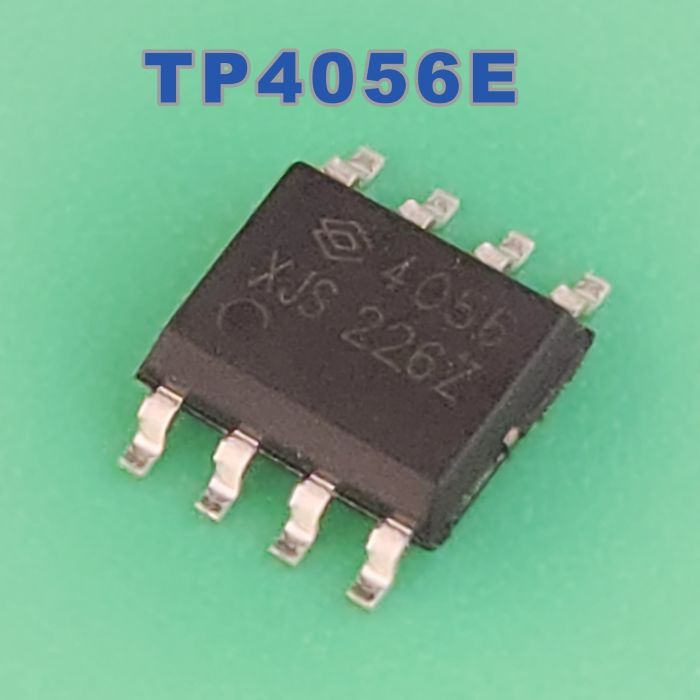

Микросхема TP4056(E)

Микросхема заводское качество!

Фото НЕ из интернета!

Архитектура: Контроллер заряда Li-Ion аккумулятора

Краткие характеристики:

Vin=4-8V Vout=4.2V Ibat=1A@Rprog=1.2kΩ

ОПИСАНИЕ

TP4056E микросхема в корпусе "SOP-8" и представляет собой полное линейное зарядное устройство постоянного тока/постоянного напряжения для одноэлементных литий-ионных батарей. Его корпус SOP и низкое количество внешних компонентов делают TP4056 идеально подходящим для портативных приложений. Кроме того, TP4056 может работать в USB и настенном адаптере. Блокирующий диод не требуется из-за внутренней архитектуры PMOSFET и препятствует отрицательному заряду цепи тока. Тепловая обратная связь регулирует ток заряда для ограничения температуры матрицы во время работы с высокой мощностью или высокой температурой окружающей среды. Напряжение заряда фиксируется на 4.2V, и ток заряда может быть запрограммирован извне одним резистором. После достижения конечного поплавкового напряжения TP4056 автоматически прекращает цикл заряда, когда ток заряда падает до 1/10 запрограммированного значения.

Другие функции TP4056E включают в себя:

- контроль тока,

- блокировку напряжения,

- автоматическую подзарядку,
