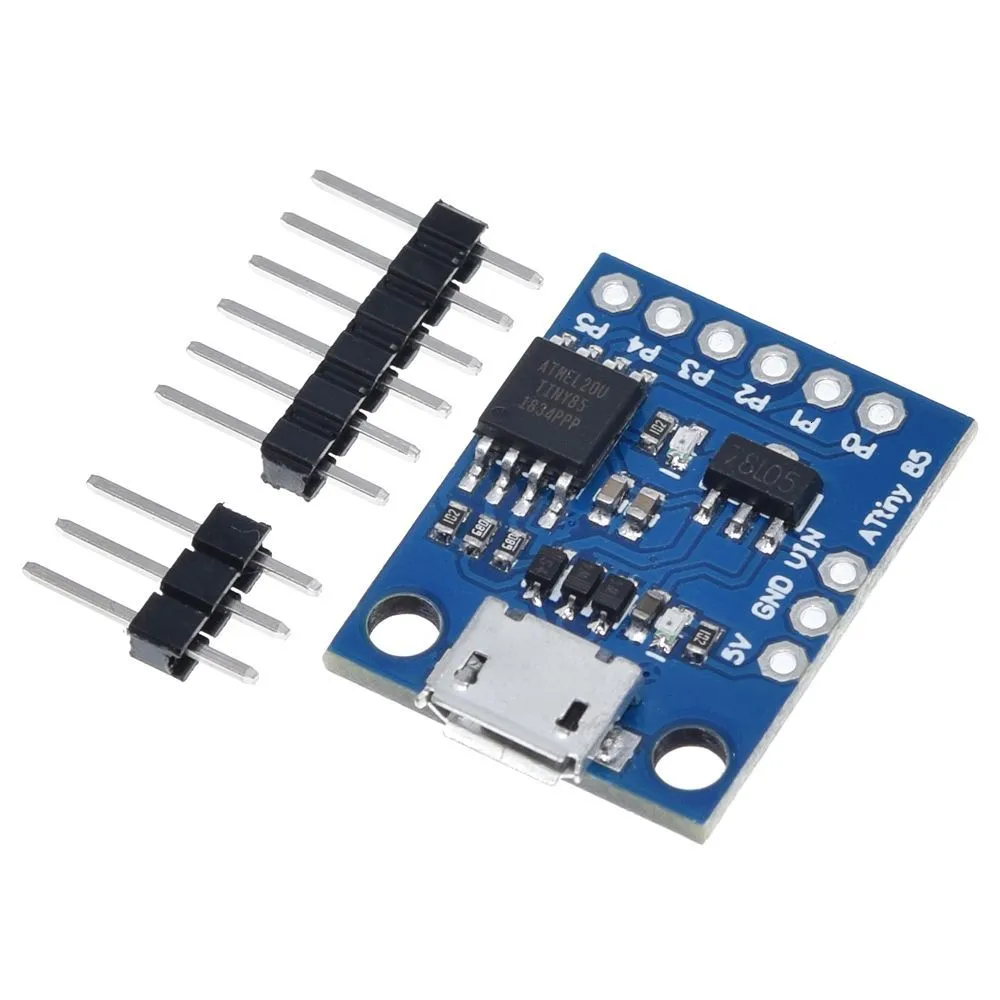

Контроллер Digispark ATtiny85, разъём Micro USB

Digispark Attiny85 – принципиально новый продукт в среде прототипирования устройств на Arduino. Attiny85 — это именно та плата, которая идеально подходит для многих маленьких устройств, где полноценные Arduino-совместимые платы использовать нерационально.

Контроллер несомненно хорош тем, что позволяет быстро, без клубка проводов и танцев с программатором протестировать свой код, который потом может использоваться в каком-либо “старшем” устройстве.

Микроконтроллер имеет очень малые габариты, за счёт чего интересен и полезен для встраивания его в компактные приборы. Digispark Attiny 85, в отличие от серии Arduino pro mini, имеет собственный USB-разъём и контроллер, поэтому ему не нужен программатор.

ATtiny85, в отличие от других платформ Arduino, гораздо более автономен, за счет очень низкого энергопотребления контроллера. В активном режиме контроллер потребляет около 30 мА, в фазе глубокого сна – около 13 мА.

Данное устройство поддерживает практически весь функционал, имеющийся в Arduino IDE.

Единственным исключением будут запись загрузчика и серийный монитор.

Описание выводов контроллера:

• Вывод 0: I2C SDA, ШИМ (светодиод)
• Вывод 1: ШИМ
• Вывод 2: I2C SCL, Digital
• Вывод 3: Вход цифровой (Занят контактом USB +, в случае использования USB)
• Вывод 4: ШИМ (Занят контактом USB -, в случае использования USB)
• Вывод 5: Вход цифровой

Помимо подключения к стандартному Micro-USB, ATtiny85 может питаться и напрямую, через контакты 5V (Оптимальное напряжение питания – от 5 до 12В). Все виды источников питания распознаются платой в автоматическом режиме.

На плате размещен стабилизатор напряжения LM78L05, следовательно подавать питание на контроллер можно двумя путями: напряжением до 5В при подключении к контакту 5В и до 10В при подключении к контакту Vin (через стабилизатор). Если опираться на официальный Datasheet стабилизатора, то производители обещают пиковую нагрузку до 35В, но (скорее всего) недолго.

Примеры применения:

• Управляемая электроника
• Робототехника
• Радиоуправляемые устройства
• Системы автономного полива
• Метеостанции
• Умный дом

Характеристики:

• Предельное напряжение питания: от 7 до 20 В
• Рекомендуемое напряжение питания: от 5 до 12 В
• Рабочее напряжение: 5 В
• Тактовая частота процессора: до 20 МГц (ATTINY85)
• Количество аналоговых каналов: 4
• Количество цифровых выводов I/0: 6 (3 из которых могут использоваться как выходы ШИМ)
• Память SRAM: 512Б
• Память Flash: 8 Кб, из которых 2 Кб используются для загрузчика
• Максимальная сила тока на выводе 3.3V: 30 мА
• Максимальная сила тока на I/0 выводе: 30 мА
• Модель встроенного микроконтроллера: ATTINY85
• Разрядность: 8 Бит
• Поддержка I2C и SPI интерфейсов: есть
• Вес 3 g
• Габариты 18 × 22 × 15 mm
