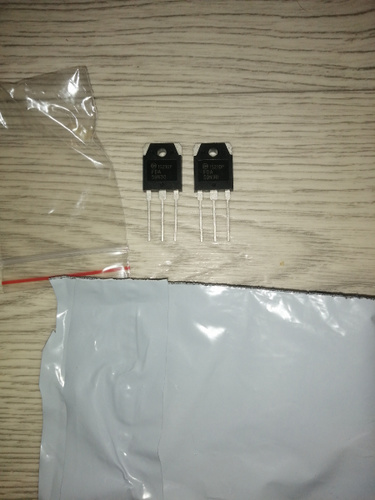

FDA59N30 транзистор

N Channel, Id=59A, Vds=300V, Rds(on)=0.047ohm, Vgs=10V, Vgs Typ=5V, Pd=500W, корпусTO-3PN-3, t-150°C

Наименование прибора: FDA59N30

Тип транзистора: MOSFET

Полярность: N

Максимальная рассеиваемая мощность (Pd): 500 W

Предельно допустимое напряжение сток-исток |Uds|: 300 V

Предельно допустимое напряжение затвор-исток |Ugs|: 30 V

Пороговое напряжение включения |Ugs(th)|: 5 V

Максимально допустимый постоянный ток стока |Id|: 59 A

Максимальная температура канала (Tj): 150 °C

Общий заряд затвора (Qg): 77 nC

Сопротивление сток-исток открытого транзистора (Rds): 0.056 Ohm

Тип корпуса: TO3PN

FDA59N30 — это мощный N-канальный полевой (MOSFET) транзистор, выполненный по технологиям planar stripe и DMOS. Он обладает высокой стойкостью к лавинному пробою, низким сопротивлением открытого канала и предназначен для коммутации больших токов в высоковольтных цепях.

Ниже приведено подробное описание, основные сферы применения и пошаговое руководство по его проверке.

Основные характеристики

• Тип канала: N-канальный (Enhancement mode / обогащенный).
• Максимальное напряжение сток-исток (\(V_{DSS}\)): 300 В.
• Максимальный непрерывный ток стока (\(I_{D}\)): 59 А (при температуре корпуса 25°С) и 35 А (при 100°С).
• Импульсный ток стока (\(I_{DM}\)): до 236 А.
• Сопротивление открытого канала (\(R_{DS(on)}\)): не более 0.056 Ом (56 мОм) при напряжении на затворе 10 В.
• Максимальная рассеиваемая мощность (\(P_{D}\)): 500 Вт.
• Тип корпуса: TO-3PN / TO-3P.
• Расположение выводов (слева направо, если смотреть на маркировку): 1 — Затвор (Gate), 2 — Сток (Drain), 3 — Исток (Source). Корпус (подложка) также соединен со Стоком.

Область применения

Благодаря высокой энергоэффективности и быстрому переключению, FDA59N30 применяется в силовых узлах промышленной и бытовой электроники:

• Импульсные блоки питания (SMPS): высокомощные AC/DC преобразователи, блоки питания ATX для ПК.
• Преобразователи и инверторы: источники бесперебойного питания (ИБП / UPS), инверторы солнечных батарей и сварочные аппараты.
• Корректоры коэффициента мощности (PFC): схемы активной фильтрации питания.
• Потребительская техника: блоки питания плазменных и ЖК-панелей (PDP / FPD TV), электронные балласты для систем освещения.

Как проверить транзистор FDA59N30

Проверить транзистор на работоспособность (и на грубую подделку) можно обычным цифровым мультиметром в режиме проверки диодов. Перед проверкой обязательно выпаяйте транзистор из платы.

Шаг 1: Разрядка затвора

Коснитесь одновременно всех трех ножек транзистора пальцем или металлическим пинцетом. Это снимет остаточный заряд со встроенной емкости затвора и гарантированно закроет транзистор.

Шаг 2: Проверка встроенного обратного диода

• Подключите черный (отрицательный) щуп мультиметра к Стоку (вывод 2, центр).
• Подключите красный (положительный) щуп к Истоку (вывод 3, справа).
• Результат: Мультиметр должен показать падение напряжения внутреннего диода в диапазоне 0.4 В - 0.7 В (обычно около 500 мВ).
• Поменяйте щупы местами (красный на Сток, черный на Исток). Мультиметр должен показать "1" или "OL" (обрыв). Если прибор пищит или показывает около нуля в обоих направлениях — транзистор пробит.

Шаг 3: Проверка затвора на пробой

• Измерьте сопротивление (или падение напряжения) между Затвором (вывод 1, слева) и Стоком (вывод 2).
• Измерьте сопротивление между Затвором (вывод 1) и Истоку (вывод 3).
• Результат: В обоих случаях в обе стороны прибор должен показывать полную изоляцию ("OL"). Затвор полностью изолирован. Если есть хоть какое-то сопротивление — транзистор неисправен.

Шаг 4: Тест на открытие и закрытие канала

• Положите транзистор на стол. Подключите черный щуп к Истоку (вывод 3), а красный щуп к Стоку (вывод 2). Прибор показывает "OL" (канал закрыт).
• Не отсоединяя черный щуп от Истока, аккуратно перенесите красный щуп на Затвор (вывод 1) на 1–2 секунды, а затем верните его обратно на Сток (вывод 2).
• Результат: Мультиметр подаст напряжение со своих щупов на затвор, зарядит его емкость, и транзистор откроется. Теперь прибор покажет очень низкое падение напряжения (близкое к нулю, около 10 - 50 мВ или прибор запищит).
• Чтобы снова закрыть транзистор, коснитесь черным щупом Затвора (вывод 1), не отрывая красный щуп от Стока. Перенесите черный щуп назад на Исток — канал снова закроется, и на экране вернется "OL".

⚠️ Важно: Полноценно измерить истинное сопротивление открытого канала (\(R_{DS(on)} = 47-56\text{ мОм}\)) обычным мультиметром нельзя. Для точной дефектовки и выявления подделок радиолюбители используют специализированные тестеры компонентов (например, LCR-T4) для замера емкости затвора (\(C_{iss} \approx 4670\text{ pF}\)) или собирают простую схему с блоком питания и мощной нагрузкой (лампочкой), замеряя падение напряжения на открытом транзисторе.
