ESP32 CP2102 Type-C NODEMCU 30pin DEVKIT V1 WiFi + Bluetooth совместим для Arduino

ESP32 NODEMCU 30pin DEVKIT V1 WiFi + Bluetooth CP2102 совместим для Arduino

ESP32 WROOM DevKit v1 дает возможность разработать проект с беспроводным модулем ESP32 для передачи данных по Wi-Fi и Bluetooth. На плате установлена вся необходимая обвязка, позволяющая напрямую работать с чипом при подключении к компьютеру.

ВАРИАНТЫ ПИТАНИЯ

Есть три взаимоисключающих способа обеспечить питание платы:

порт Micro USB, по умолчанию блок питания 5 В/GND штыри заголовка 3V3 / GND штыри заголовка.

Внимание - источник питания должен быть только один! И подключен с помощью одного и только одного из вариантов приведенных выше. В противном случае плата и/или источник питания могут быть повреждены!

Обратите внимание: напряжение логических уровней на пинах — 3,3 В, поэтому подключение 5-вольтовой периферии повредит микроконтроллер!

Примечание о C15 компоненте, C15 может вызвать следующие проблемы на более ранних ESP32-DevKitC досках V1: плата может загрузиться в режим загрузки, если вы выводите часы на GPIO0, c15 может повлиять на сигнал в случае возникновения этих проблем, пожалуйста, удалите компонент. На рисунке ниже он показан желтым цветом C15.

Особенности:

• Гибридный Wi-Fi и Bluetooth
• Высокий уровень интеграции
• Встроенная SRAM 520 КБ
• Сверхнизкое энергопотребление
• Флэш-память 4 МБ
• Встроенная антенна на печатной плате

Для описания других версий ESP32-DevKitC проверьте описание оборудования ESP32.

Вам понадобится ESP32-DevKitC V1 Плата USB A / micro USB B Кабель компьютера под управлением Windows, Linux или macOS вы можете пропустить раздел введения и перейти непосредственно в раздел начать разработку приложений. Обзор ESP32-DevKitC V1-это небольшой ESP32-based по разработке

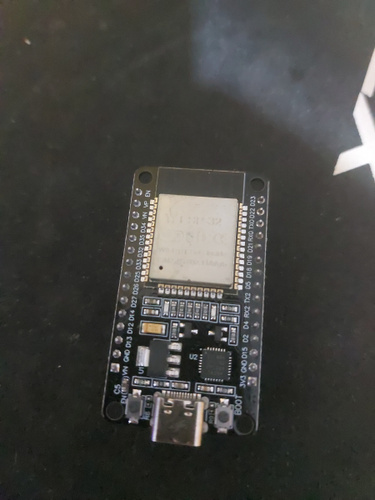

На плате расположены две тактовые кнопки:

• Кнопка Boot для ручного запуска прошивки модуля.
• Кнопка Reset для ручного перезапуска платы.

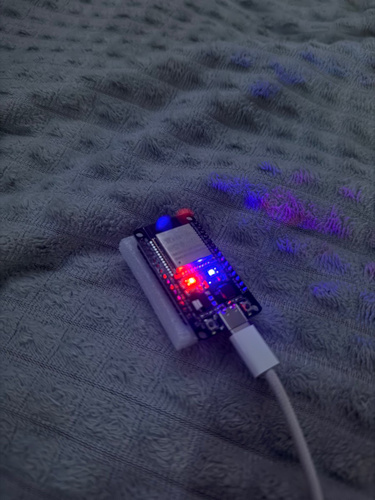

• Также на плате находится светодиод питания и индикаторный светодиод, подключённый к цифровому пину микроконтроллера, которым можно управлять.

Плата включает в себя 2-ядерный 32-битный микроконтроллер Tensilica Xtensa LX6, 520 КБ ОЗУ и 448 КБ ПЗУ. Тактовая частота выставляется до 240 МГц в зависимости от режима энергопотребления. Также в чипе есть встроенный датчик температуры, датчик Холла и контроллер сенсорного ввода. Поддерживаются беспроводные стандарты связи Wi-Fi 802.11 b/g/n (2,4 ГГц) и протокол Bluetooth v4.2 с BLE. Благодаря этим возможностям однокристальная система ESP32 — популярна для решения сетевых задач и интернета. Она отличается низким энергопотреблением с возможностью контроля датчиков и периферии в режиме глубокого сна.

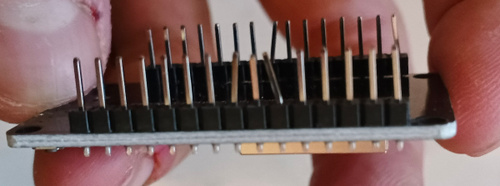

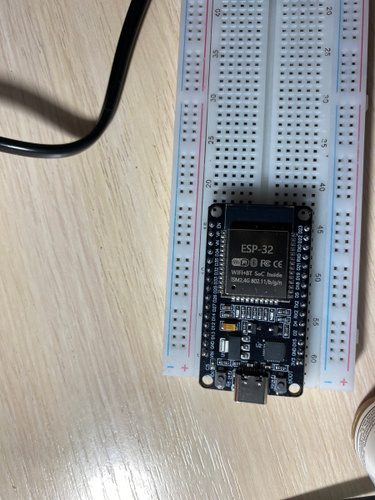

Большинство контактов ввода/вывода разбиваются на штыревые разъемы с обеих сторон для легкого соединения. Разработчики могут подключать периферийные устройства к перемычным проводам или устанавливать ESP32-DevKitC V1 на макетной плате.

Для программирования ESP32 WROOM DevKit v1 можно использовать Arduino IDE а также визуальную среду программирования mBlock 5. Для прошивки понадобится USB-кабель. А если настроить платформу, то загрузка данных может проходить прямо по воздуху.
