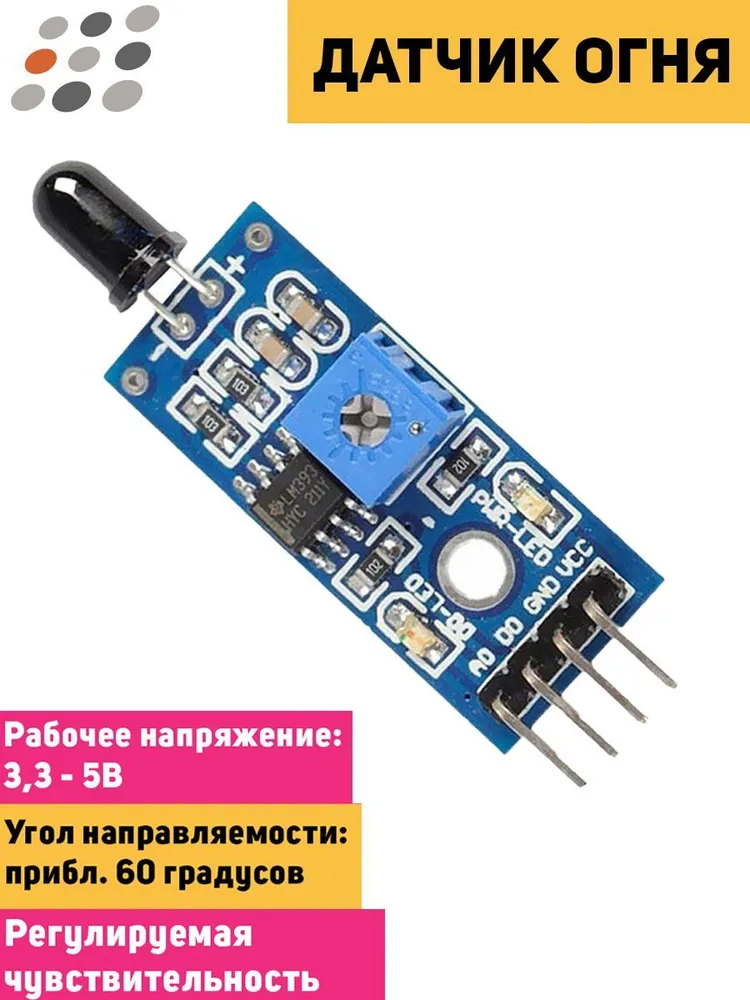

Датчик огня

Обнаружение пожара или источника света длиной волны от 760 ~ 1100 нм

Угол направленности: прибл. 60 градусов

Регулируемая чувствительность

Рабочее напряжение: 3,3 В ~ 5В

Отверстие под болт для легкой установки

Компаратор LM393

Реагирует на огонь или свет длиной волны от 760 ~ 1100 нм; 60град; 3,3...5В

A0 — аналоговый выход, выходное напряжение соответствует освещенности датчика ИК излучением.

G — общий провод.

+ — питание.

D0 — выход сигнала имеющего логические уровни.

При использовании трех контактов кроме A0 модуль датчика огня соединяют жгутом с платами расширения Arduino. Это удобно при сборке на основе Arduino сложных схем. В зависимости от типа основного модуля Arduino выбирают плату расширения.

Контакты плат расширения входящие в область digital IO ports разделены на группы по 3 контакта. Порядок размещения контактов в группах совпадает с расположением контактов модуля KY-026.
