AS5600 магнитный энкодер
О товаре
Перейти к описанию
Тип
Электронный модуль
Тип электронного модуля
Мультифункциональный модуль управления
Тип корпуса для электрокомпонентов
Стандартный
Вид активного компонента
Вид пассивного компонента
Фото и видео покупателей
299 ₽
Магазин
Подписаться
Y
Youbot
Перейти
4.8
Чат
Заказы
146 K
О магазине
Часто задаваемые вопросы
Другие предложения от продавцов на Ozon Россия
Описание
Описание товараAS5600 магнитный энкодер — это высокоточный и компактный компонент для бесконтактного измерения угла поворота в электронных устройствах. Модуль оснащен магнитным сенсором, обеспечивающим надежную работу без механического износа, а также высокую устойчивость к пыли, влаге и вибрациям. Изготовлен из качественных материалов, энкодер гарантирует стабильность и долговечность даже в сложных условиях эксплуатации.
Энкодер использует магнитное поле для определения положения вала с угловым разрешением до 4096 позиций на оборот (12 бит), что позволяет точно отслеживать угол поворота с высокой степенью детализации. Устройство поддерживает интерфейсы I2C и PWM, обеспечивая простую интеграцию с микроконтроллерами, такими как Arduino, Raspberry Pi или STM32. Благодаря отсутствию физического контакта, модуль идеален для приложений, требующих высокой надежности и минимального обслуживания. Для пользователей Arduino доступны библиотеки, которые можно найти в открытом доступе.
Подходит для управления робототехникой, мониторинга положения валов, настройки параметров в моторных системах, а также использования в проектах автоматизации и IoT. Компактный дизайн и наличие монтажных отверстий позволяют легко установить модуль на плату или в готовое устройство. Устройство по умолчанию настроено на питание 3.3 В, но может работать и с 5 В при соблюдении рекомендаций по настройке (см. ниже). На шине I2C модуль обнаруживается по адресу 0x36.
Энкодер использует магнитное поле для определения положения вала с угловым разрешением до 4096 позиций на оборот (12 бит), что позволяет точно отслеживать угол поворота с высокой степенью детализации. Устройство поддерживает интерфейсы I2C и PWM, обеспечивая простую интеграцию с микроконтроллерами, такими как Arduino, Raspberry Pi или STM32. Благодаря отсутствию физического контакта, модуль идеален для приложений, требующих высокой надежности и минимального обслуживания. Для пользователей Arduino доступны библиотеки, которые можно найти в открытом доступе.
Подходит для управления робототехникой, мониторинга положения валов, настройки параметров в моторных системах, а также использования в проектах автоматизации и IoT. Компактный дизайн и наличие монтажных отверстий позволяют легко установить модуль на плату или в готовое устройство. Устройство по умолчанию настроено на питание 3.3 В, но может работать и с 5 В при соблюдении рекомендаций по настройке (см. ниже). На шине I2C модуль обнаруживается по адресу 0x36.
Рекомендации по настройке:1) Для питания от 5 В: По умолчанию модуль рассчитан на 3.3 В. При питании от 5 В необходимо убрать резистор R1, соединяющий линии 5 В и 3.3 В, а также отпаивать нулевик (GND) для корректной работы схемы распайки.
2) Работа с аналоговым выходом: Если нужен аналоговый выход, уберите резистор R4, иначе на выходе OUT будет постоянно 5 В. Однако при использовании только аналогового выхода возможны проблемы с мёртвой зоной в 10–15 градусов.
3) Рекомендуемый интерфейс по работе: рекомендуется использовать интерфейс I2C, где вся окружность делится равномерно на 4096 отсчётов, обеспечивая точность до 1.8 градуса с комплектным магнитом. Показания стабильны, младший бит не скачет, а калибровочные поправки легко вносятся программно.
4) Точность и стабильность: Для достижения максимальной точности установите модуль с комплектным магнитом и используйте I2C-интерфейс.
2) Работа с аналоговым выходом: Если нужен аналоговый выход, уберите резистор R4, иначе на выходе OUT будет постоянно 5 В. Однако при использовании только аналогового выхода возможны проблемы с мёртвой зоной в 10–15 градусов.
3) Рекомендуемый интерфейс по работе: рекомендуется использовать интерфейс I2C, где вся окружность делится равномерно на 4096 отсчётов, обеспечивая точность до 1.8 градуса с комплектным магнитом. Показания стабильны, младший бит не скачет, а калибровочные поправки легко вносятся программно.
4) Точность и стабильность: Для достижения максимальной точности установите модуль с комплектным магнитом и используйте I2C-интерфейс.
Технические характеристики:Тип: Магнитный энкодер
Разрешение: 12 бит (4096 позиций)
Рабочее напряжение: 3.3 В или 5 В (с настройкой)
Интерфейс: I2C, PWM
Рабочая температура: -40 °C…+125 °C
Размеры: 23 х 22.5 мм
Вес: 2.55 г
Разрешение: 12 бит (4096 позиций)
Рабочее напряжение: 3.3 В или 5 В (с настройкой)
Интерфейс: I2C, PWM
Рабочая температура: -40 °C…+125 °C
Размеры: 23 х 22.5 мм
Вес: 2.55 г
Комплектация
1 x AS5600 магнитный энкодер
#AS5600
#энкодер
#магнитный
#датчик
- Артикул
- 1290379621
- Тип
- Электронный модуль
- Тип электронного модуля
- Мультифункциональный модуль управления
- Тип корпуса для электрокомпонентов
- Стандартный
- Вид активного компонента
- Микросхемы
- Вид пассивного компонента
- Резистор
- Вид электромеханического устройства
- Коммутационные изделия
- Количество в упаковке, шт
- 1
- Размеры, мм
- 23 х 22.5 мм
- Вес товара, г
- 3
- Страна-изготовитель
- Китай
Подборки товаров в категории Электронные модули
Отзывы о товаре
349
AS5600 магнитный энкодер
Показать сначала:
новые и полезные
с высокой оценкой
Р
Роман В.
15 марта 2024
Отзыв устарел
Всё отлично. Доставка быстро и в срок. Одельно порадовала бонусная комплектация заказа)
Вам помог этот отзыв?
Виталий К.
5 октября 2026
использую в интернетрадио, для энкодера напечатал корпус, его вращение перемещает указатель по шкале на экране и осуществляется "поиск" потоковых радиостанций. работает хорошо рекомендую
Вам помог этот отзыв?
А
Артем Е.
изменен 19 июля 2026
Работает. Магнитики не старые привычные 6х2мм , а мелкие 4х2мм . Чтобы не гадать почему вдруг magnit too week пересматривать перепроектируйте свои зазоры так чтобы менее 1 мм. Если не изменяет память раньше зазор 3 мм рабочим был сейчас надо ближе 1 мм. по умолчанию работает I2C sda sdl 3.3v. даташит искать читать милиметрв лень. Распечатал прокладку... Читать полностью
Вам помог этот отзыв?
A
Alex s.
25 января 2024
Отзыв устарел
Достоинства
Все работает! Кроме платы с AS5600 и магнита в конверте еще съедобный презент.
Недостатки
нет
Комментарий
Покупался для быстрой проверки правильности написания ПО под заказчика (пока идет партия деталей)
Вам помог этот отзыв?
И
Игорь Е.
19 июля 2026
Для тех, кому нужен, обычный инструмент, для остальных - игрушка. В комплекте есть магнитик, который крайне легко прохитрить.
Вам помог этот отзыв?
И
Иван М.
15 октября 2026
Всё работает. Пришло быстро, а самое главное что в комплекте магнит тот который нужен с диаметральной намагниченностью.
Вам помог этот отзыв?
Р
Роман
изменен 25 февраля 2024
Отзыв устарел
Достоинства
Нашелся на шине по адресу 0х36
Недостатки
Библиотеку под MicroPython найдете тут: github -> octaprog7 -> as5600
Вам помог этот отзыв?
О
Олег
27 января 2024
Отзыв устарел
Вам помог этот отзыв?
крутой кот
29 октября 2026
Энкодер работает как надо. Единственное что могу сказать это то что комплектный магнит слабоват, но это зависит от того, для каких целей его использовать
Вам помог этот отзыв?
А
Имя скрыто
20 октября 2026
несмотря на свою популярность штука не очень удобная в двух моментах - если тестировать без корпуса (а корпусов нет, надо делать самому), то магнит певым делом примагнитится к дорожкам и замкнёт и всё сгорит. так что первым делом всё залепить изолентой. а во вторых очень чувствителен к точному расположению магнита. но точка для его точного расположения... Читать полностью
Вам помог этот отзыв?
Агиевич Виталий
27 сентября 2026
Рабочие, но.... Согласно pdf на AS5600, микросхема с завода работает в аналоге. Данный модуль сразу не даст увидеть аналог, ибо в нем все разведено под работу на 3,3В по I2C. Аналоговый выход подтянут к + питания, а Vcc5 и Vcc3 закорочены между собой. Если вам требуется работа в аналоге, то снимаем резистор R4. Для работы от 5В, снимаем резистор R1... Читать полностью
Вам помог этот отзыв?
Д
Дмитрий С.
7 января 2026
Помимо платы датчика в комплекте ещё и диаметральный магнит есть (когда заказывал не обратил внимания, хотя где то в описании и фотографиях он есть)!!! Хороший набор!!!
Вам помог этот отзыв?
С
Сергей С.
изменен 31 июля 2025
Отзыв устарел
Резистор r1 соединяет питание 5 и 3.3, надо убрать, если питание от 5v.
Если кому-то нужен аналоговый выход, нужно убрать резистор R4, иначе будет постоянно 5v на выходе OUT.
Вам помог этот отзыв?
В
Ви
изменен 19 марта 2024
Отзыв устарел
Первый код вообще не хотел работать с ним. Думал не работает.
Потом попробовал коды примеры с его библиотеки.
Под мои задачи подошёл один.
Датчик работает, выпаивать резистор не требуется. Главное подобрать код правильный.(советы ютуба)
На его основе делаю измеритель длины (курвиметр). Пока без кнопки сброс, вроде работает. Но смотря назад, лучше... Читать полностью
Вам помог этот отзыв?
А
Имя скрыто
4 марта 2024
Отзыв устарел
Достоинства
Непревзойдённый датчик угла за свою цену
Недостатки
Нет
Комментарий
Если использовать только аналоговый выход - будут проблемы, есть мёртвая зона градусов 10...15. Поэтому рекомендую использовать только с I2C интерфейсом, с ним вся окружность делится равномерно на 4096 отсчётов. Установил на вал с комплектным магнитом, прямо сходу получил точность не хуже 1.8 градуса по всей... Читать полностью
Вам помог этот отзыв?
М
Магсум А.
изменен 7 марта 2024
Отзыв устарел
Достоинства
Точный датчик
Недостатки
не заметил. По умолчанию разведено для питания на 3.3 Вольт!
Комментарий
Для ардуино есть билиотеки. Гугл в помощь.
Вам помог этот отзыв?
В
Владимир С.
23 февраля 2024
Отзыв устарел
Достоинства
Всё как на фото
Комментарий
Всё отлично! Правильный магнит в комплекте! плюс сюрприз)). Спасибо, буду брать ещё..
Вам помог этот отзыв?
А
Имя скрыто
10 ноября 2025
работает качественно, брал для самодельного руля. угол поворота измеряет точно, не срывает.
Вам помог этот отзыв?
Р
Роман С.
11 ноября 2024
Отзыв устарел
Встроен вместо родного резистора в logitech formula force rx. Шумов нет, плавная работа.
Вам помог этот отзыв?
А
Армен А.
2 января 2026
Хороший энкодер , сконфигурирован на работу от3.3 вольт по протоколу I2C по умолчанию.
Вам помог этот отзыв?
G
Gleb P.
23 июня 2026
классная штука. подружил с ардуинкой, подключил библиотеку и всё хорошо работает
Вам помог этот отзыв?
И
Игорь И.
27 мая 2026
Соответствует техническому описанию и техническим характеристикам. Рекомендую!
Вам помог этот отзыв?
Е
Евгений К.
7 мая 2025
Отзыв устарел
Отлично. Все фунциклирует.
Данные очень стабильные, что не может не радовать!
Вам помог этот отзыв?
Т
Татьяна Е.
23 февраля 2026
работает.
по i2c работает точно, по своему собственному выводу - очень шумит
Вам помог этот отзыв?
Р
Руслан Д.
13 октября 2025
Отзыв устарел
Энкодер полностью выполняет свои функции.Продавца рекомендую.
Вам помог этот отзыв?
М
Миниммер С.
изменен 10 октября 2026
отлично! использовал для проекта игровой руль для esp32
Вам помог этот отзыв?
В
Владимир Л.
19 мая 2026
классная платка. Всё работает. Спасибо! С уважением!
Вам помог этот отзыв?
Д
Даниил Ш.
10 августа 2026
очень хорошо считывает магнит, до десятых градусов
Вам помог этот отзыв?
С
Степан К.
26 ноября 2025
соответствует описанию. все норм.
Вам помог этот отзыв?
Е
Евгений К.
30 марта 2024
Отзыв устарел
Достоинства
быстро
Комментарий
Нужен был срочно для макета
Вам помог этот отзыв?
А
Анатолий Х.
6 февраля 2024
Отзыв устарел
Недостатки
Вал толстый, ручка крутилка не подходит
Комментарий
Цена конская , ещё и крутилку нужно покупать родная не подходит
Вам помог этот отзыв?
Таха А.
15 февраля 2024
Отзыв устарел
Достоинства
Быстро
Комментарий
Все отлично, спасибо за подарок.
Рекомендую!
Вам помог этот отзыв?
Андрей С.
19 ноября 2023
Отзыв устарел
Достоинства
Быстро, четко, надежно
Недостатки
-
Комментарий
Милый комплект поставки)
Вам помог этот отзыв?
С
Сергей Г.
23 сентября 2026
В целом соответствует ожиданиям. Ручка, как и у всех, не одевается легко и просто ( потому что ручка для шлицевого вала, а у энкодера вал с профилем D ) но на функционал компонента это обстоятельство не влияет
Вам помог этот отзыв?
А
Август Ш.
23 февраля 2024
Отзыв устарел
Достоинства
хорошее качество
Недостатки
отсутствуют
Комментарий
по сборки хорошо собран. Работает гораздо лучше дешевого модуля энкодера HW-040 у которого преимущество лишь в том что его дешевле купить с пакетиком из набора датчиков. Насчет колпачка то да он просто так не одевается его туда нужно надевать или завиксировав в отверстии или на макетной плате (в руках не стоит делать контакты... Читать полностью
Вам помог этот отзыв?
С
Сергей М.
22 февраля 2024
Отзыв устарел
Достоинства
Не соответствет фото на сайте
Недостатки
Не соответствет фото на сайте
Комментарий

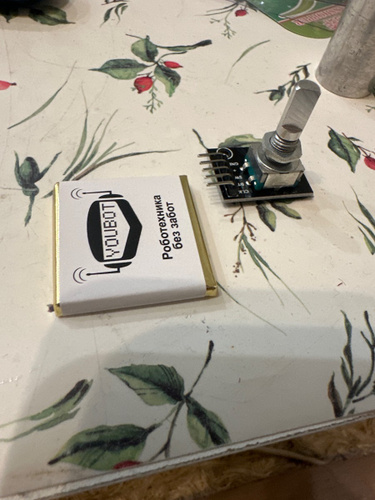

Нужен был короткий без резьбы , как на фото . Прислали длинный и срезьбой . Не стал возвращать так как надо было срочно .
Вам помог этот отзыв?
А
Александр Я.
изменен 17 сентября 2026
Не посмотрел сразу. Отсутствует крепежная гайка и шайба. Ручка на энкодере имеет лыску. А ручка которую приложили не подходит.
Вам помог этот отзыв?
М
Михаил Р.
7 июля 2025
Отзыв устарел
при переходе через ноль есть глюк. как выставить отклонение от оси вращения с точностью 0,2мм? ломаем голову...
Вам помог этот отзыв?
З
Захар М.
4 сентября 2025
Отзыв устарел
Быстро сломался, не успел его даже в прибор встроить. Хорошо хоть продавец возврат одобрил.
Вам помог этот отзыв?
А
Александр В.
изменен 10 июня 2024
Отзыв устарел
Недостатки
Некомплект
Комментарий
Нет крепежа - гайки и шайбы. Гайка очень специфичная, прошу выслать!
Вам помог этот отзыв?
С
Сёмка Н.
изменен 31 июля 2025
Отзыв устарел
Неверная схема распайки. Пр питании от 5В отпаивайте еулевик, R1.
Вам помог этот отзыв?
С
Сёмка Н.
6 августа 2025
Отзыв устарел
Неверная распайки модуля. При питании от 5v отпаивайте нулевик.
Вам помог этот отзыв?
А
Алексей К.
18 мая 2024
Отзыв устарел
Масса питания одно целое с резьбой крепления, имейте в виду..
Вам помог этот отзыв?
А
Андрей Г.
19 февраля 2025
Отзыв устарел
Беру для Ардуино проектов. Все подходит и работает.
Вам помог этот отзыв?
Ю
Юрий С.
22 февраля 2024
Отзыв устарел
Достоинства
Пришёл энкодер
Недостатки
Пришёл не родной колпачёк
Вам помог этот отзыв?
Д
Дмитрий Х.
5 июня 2026
Работает отлично. Доставили в срок.
Вам помог этот отзыв?
Д
Дмитрий К.
18 июля 2024
Отзыв устарел
Работает. Магнитик в комплекте
Вам помог этот отзыв?
Алексей Андреевич
21 октября 2026
все хорошо, но без гаички))))
Вам помог этот отзыв?
Р
Руслан А.
6 августа 2025
Отзыв устарел
Отличный энкодер! Рекомендую!
Вам помог этот отзыв?
Е
Евгений С.
16 февраля 2025
Отзыв устарел
Установил, всё заработало!!!
Вам помог этот отзыв?
а
андрей ш.
7 июля 2025
Отзыв устарел
не рабочий ,кз по питанию
Вам помог этот отзыв?
А
Александр Ш.
20 января 2025
Отзыв устарел
магнитик в комплекте, 5/5
Вам помог этот отзыв?
В
Валерий М.
10 декабря 2023
Отзыв устарел
Недостатки
Не тот товар прислали.
Вам помог этот отзыв?
Ю
Юрий Г.
27 декабря 2023
Отзыв устарел
Достоинства
Соответствует описанию
Вам помог этот отзыв?
4.9 / 5
Рейтинг формируется на основе актуальных отзывов
5 звёзд
327
4 звезды
10
3 звезды
7
2 звезды
1
1 звезда
4
AS5600 магнитный энкодер
17 июня 2025
Youbot
18 июня 2025
Здравствуйте! Диаметр: 6 мм ± 0.5 мм. Толщина: 2.5 мм ± 0.5 мм.
Вам помог этот ответ?
Youbot
10 августа 2026
Здравствуйте! Если именно диагональное - это 22,6 мм
Вам помог этот ответ?
AS5600 магнитный энкодер
31 мая 2026
Youbot
31 мая 2026
Здравствуйте! Нужно отпаять резистор R1 и резистор (если он имеется) рядом с пином GND (часто маркировка 000).
Вам помог этот ответ?
Youbot
6 мая 2026
Здравствуйте, нет
Вам помог этот ответ?
Youbot
7 января 2026
Здравствуйте, да. Приклейте магнит суперклеем центрировано на торец вала. Датчик зафиксируйте напротив на расстоянии 1-2 мм.
Вам помог этот ответ?
AS5600 магнитный энкодер
12 июля 2025
Youbot
14 июля 2025
Здравствуйте! Да. Для работы с VESC понадобится PWM или аналоговый выход AS5600. То есть, по I2C вряд ли получится их совместить из-за разных прошивок, но в связке с микроконтроллером\отладочной платой все может получиться.
Вам помог этот ответ?
Youbot
10 июня 2025
Здравствуйте, судя по отзывам покупателей выше, можно
Вам помог этот ответ?
AS5600 магнитный энкодер
16 января 2025
Youbot
23 января 2025
Здравствуйте, да
Вам помог этот ответ?
AS5600 магнитный энкодер
10 января 2025
Youbot
13 января 2025
AS5600 хорошо себя проявляет, надежен в эксплуатации
Вам помог этот ответ?
Энкодер KY-040 FOR ARDUINO Arduino
27 декабря 2023
Youbot
2 января 2024
Добрый день. KY-040 дает 20 импульсов на оборот (шаг в 18 градусов).
Вам помог этот ответ?
Как правильно задавать вопросы?
Будьте вежливы и спрашивайте о товаре, на карточке которого вы находитесь
Если вы обнаружили ошибку в описанием товара, воспользуйтесь функцией
Как отвечать на вопросы?
Отвечать на вопросы могут клиенты, купившие товар, и официальные представители.
Выбрать «Лучший ответ» может только автор вопроса, если именно этот ответ ему помог.
