5503GM транзистор

Транзистор 5503GM — это драйвер зажигания в корпусе TO-252, используемый для замены в автомобильных блоках управления, который предназначен для управления высоковольтными импульсами, необходимыми для зажигания топливно-воздушной смеси в двигателях внутреннего сгорания.

Назначение и применение

• Драйвер зажигания:

  Основная функция 5503GM — управлять работой системы зажигания двигателя автомобиля. Он включает и выключает ток в первичной обмотке катушки зажигания, создавая высоковольтный импульс для искрообразования.
• Автомобильная электроника:

  Этот транзистор используется в автомобильных блоках управления (ЭБУ), которые отвечают за контроль различных функций двигателя, включая систему зажигания.

Характеристики и корпус

• Корпус TO-252:

  Транзистор выполнен в корпусе TO-252 (также известном как DPAK), который является стандартным для мощных компонентов поверхностного монтажа и обеспечивает хорошее отведение тепла.
• Тип транзистора:

  Маркировка "GM" может указывать на конкретную производственную партию или особенность исполнения, но сам тип (в данном контексте, как драйвер) обычно определяет его основную функцию.

Принцип работы

• Управление током:

  В основе работы лежит управление током, протекающим через коллектор транзистора, которое осуществляется низкоуровневым сигналом, поступающим на его управляющий электрод (базу).
• Коммутация:

  Транзистор действует как высокоскоростной ключ, быстро переключая ток в катушке зажигания, чтобы обеспечить необходимый высоковольтный импульс для формирования искры

P-Channel, Logic Level, MOSFET, Vds=30V, Id=4,9A

Корпус : TO-252

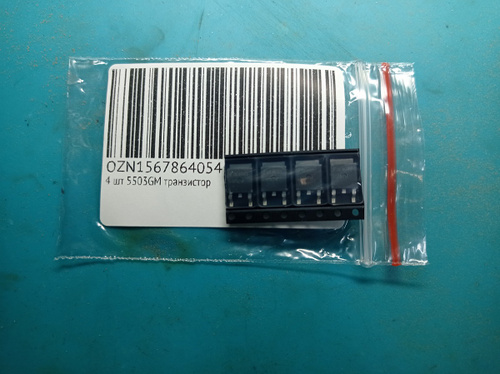

5503GM, транзистор драйвер зажигания, используется для замены в автомобильных блоках управления, , , предназначен для техники: ABC Тип товара: Транзисторы, Биполярные с изолированным затвором (IGBTs)

о открыть транзистор.

• Закрываем транзистор: Замкните на секунду все три ножки между собой пинцетом или пальцем, чтобы снять остаточный заряд. Подключите Черный (-) щуп к Эмиттеру, Красный (+) к Коллектору. Мультиметр должен показать «OL» (канал закрыт).
• Открываем транзистор: Не отпуская Черный (-) щуп от Эмиттера, перенесите Красный (+) щуп на Затвор (1) на 1-2 секунды (так мы подадим потенциал открытия).
• Проверяем результат: Перенесите Красный (+) щуп обратно на Коллектор (2).
• Результат: Исправный транзистор должен частично или полностью открыться, и мультиметр вместо «OL» покажет числовое значение (падение напряжения открытого канала). Если снова закоротить затвор на эмиттер, транзистор закроется, и на экране снова появится «OL».

⚠️ Важно: Некоторые типы мультиметров выдают слишком низкое напряжение на щупах в режиме диода (менее 3 В). Этого может не хватить для полноценного открытия затвора 5503GM при проверке третьим способом. Поэтому самым надежным тестом для него является отсутствие КЗ по всем выводам и исправность защитного диода.
