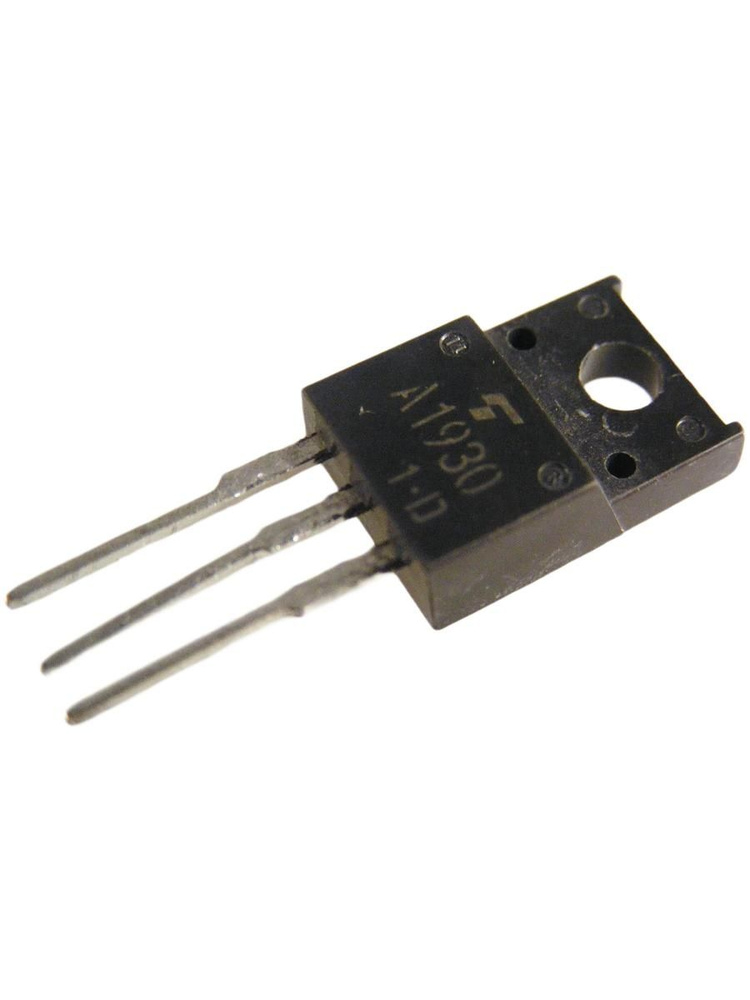

2SA1930 транзистор

Биполярный транзистор, характеристики: TV, L, 180/180V, 2A, 20W, 200MHz, пара 2SC5171

Наименование производителя: 2SA1930

Маркировка: A1930

Тип материала: Si

Полярность: PNP

Максимальная рассеиваемая мощность (Pc): 20 W

Макcимально допустимое напряжение коллектор-база (Ucb): 180 V

Макcимально допустимое напряжение коллектор-эмиттер (Uce): 180 V

Макcимально допустимое напряжение эмиттер-база (Ueb): 5 V

Макcимальный постоянный ток коллектора (Ic): 2 A

Предельная температура PN-перехода (Tj): 150 °C

Граничная частота коэффициента передачи тока (ft): 200 MHz

Ёмкость коллекторного перехода (Cc): 26 pf

Статический коэффициент передачи тока (hfe): 100

Корпус транзистора: TO220NIS

2SA1930 — это мощный биполярный транзистор PNP-структуры в корпусе TO-220IS (изолированный корпус), широко применяемый в звуковой технике.

Описание и применение

Этот транзистор разработан специально для использования в высококачественных усилителях мощности звуковой частоты (УМЗЧ).

• Драйверных каскадах (раскачка выходных транзисторов) благодаря высокой линейности и скорости переключения.
• Выходных каскадах усилителей для наушников или маломощных акустических систем.
• Схемах стабилизации напряжения.

Основные характеристики:

• Максимальное напряжение коллектор-эмиттер (): -180 В.
• Максимальный ток коллектора (): -2 А.
• Рассеиваемая мощность (): до 20 Вт (с радиатором).
• Коэффициент усиления (): от 100 до 320.
• Комплементарная пара (NPN-аналог): 2SC5171. YouTube

Цоколевка (расположение выводов)

Если смотреть на маркировку транзистора (ножками вниз):

• База (B) — левый вывод.
• Коллектор (C) — средний вывод.
• Эмиттер (E) — правый вывод.

Как проверить (прозвонка мультиметром)

Для проверки PNP-транзистора переключите мультиметр в режим проверки диодов. Суть метода — представить транзистор как два встречно соединенных диода с общей точкой на Базе.

• Проверка переходов:
  • Приложите черный (отрицательный) щуп к Базе.
  • Красным (положительным) щупом коснитесь сначала Коллектора, затем Эмиттера.
  • Исправный транзистор покажет падение напряжения в обоих случаях (примерно 0.5–0.7 В).
• Проверка на "запертость":
  • Поменяйте щупы местами (красный на Базу, черный на C и E). Мультиметр должен показать "бесконечность" (единицу или OL). Если есть показания — транзистор пробит.
• Проверка К-Э:
  • Прозвоните напрямую между Коллектором и Эмиттером в обе стороны. Сопротивление должно быть бесконечно высоким. Любые цифры на дисплее говорят о неисправности (утечке или коротком замыкании).
