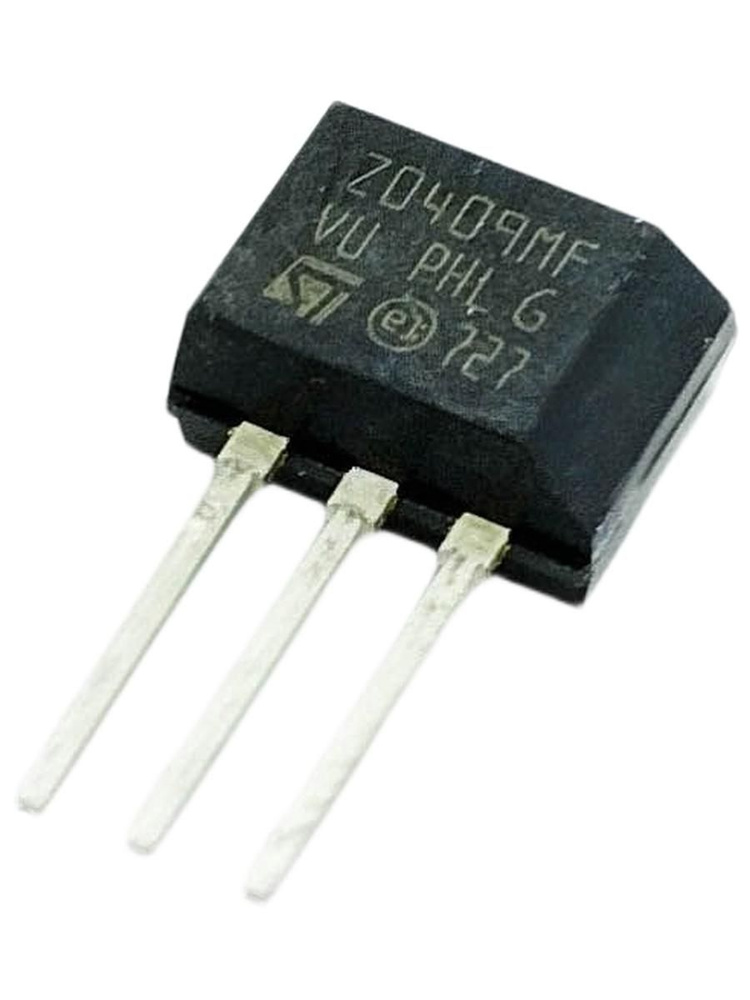

Z0409MF Симистор

4 A Triac, Igt=10 mA, Vdrrm=600V

Z0409MF — это популярный четырехквадрантный симистор (TRIAC) . Он разработан специально для коммутации нагрузки в цепях переменного тока малой и средней мощности и оптимизирован для прямого управления от цифровых микросхем или микроконтроллеров. [1, 2]

Основные характеристики и описание

• Максимальный рабочий ток (\(I_{T(RMS)}\)): 4 А.
• Максимальное импульсное напряжение (\(V_{DRM}/V_{RRM}\)): 600 В.
• Ток отпирания затвора (\(I_{GT}\)): 10 мА (чувствительный затвор).
• Тип корпуса: TO-202 (пластиковый корпус с тремя выводами, похож на TO-220, но более компактный и без массивного металлического ушка). [1, 2, 3, 4, 5]

Распиновка (цоколевка) TO-202: Если смотреть на маркировку (лицевую сторону) детали ножками вниз, слева направо выводы идут так:

• A1 (или T1) — основной силовой вывод 1 (условный катод).
• A2 (или T2) — основной силовой вывод 2 (условный анод, соединен с задней подложкой).
• G (Gate) — управляющий электрод (затвор). [1]

Применение

Благодаря высокой чувствительности затвора (\(I_{GT} = 10\text{ мА}\)), этот симистор широко применяется в бытовой технике и силовой автоматике для управления переменным током: [1]

• Электромагнитные клапаны и насосы (например, в стиральных и посудомоечных машинах, кофемашинах).
• Электронные замки блокировки люка бытовой техники.
• Диммеры (регуляторы яркости ламп накаливания).
• Регуляторы скорости вращения маломощных вентиляторов и коллекторных двигателей. [1, 2]

Как проверить симистор Z0409MF

Для полноценной проверки симистор желательно выпаять из платы, чтобы исключить влияние шунтирующих элементов (резисторов, снабберных конденсаторов). [1]

Способ 1. Проверка цифровым мультиметром (базовая)

Переведите мультиметр в режим прозвонки диодов.

• Проверка силового перехода: Подключите щупы к выводам 1 (A1) и 2 (A2) в любых направлениях. На экране должна быть «1» или «OL» (бесконечно большое сопротивление). Если прибор пищит или показывает низкое сопротивление — симистор пробит. [1]
• Проверка управляющего перехода: Подключите щупы к выводам 1 (A1) и 3 (G) в обоих направлениях. Исправный симистор покажет небольшое падение напряжения (обычно в пределах 60–200 мВ или Ом в режиме омметра).
• Попытка «открыть» симистор прибором: Подключите черный щуп к 1 (A1), красный к 2 (A2). Кратковременно замкните пинцетом или свободным щупом выводы 2 (A2) и 3 (G). У чувствительных симисторов, таких как Z0409MF, тока мультиметра иногда хватает, чтобы он открылся и продолжал удерживать ток (показания упадут до ~0.7-1 В). Однако из-за слабого тока удержания цифровые мультиметры часто закрывают симистор сразу после снятия перемычки. [1, 2]

Способ 2. Проверка стрелочным омметром

Старые аналоговые (стрелочные) мультиметры в режиме измерения сопротивления (\(\times 1\) Ом) выдают больший ток, поэтому ими проверять надежнее: [1]

• Подключите щупы к 1 (A1) и 2 (A2) — стрелка не должна двигаться.
• Не отсоединяя щупов, закоротите пинцетом вывод 3 (G) на вывод 2 (A2). Стрелка должна отклониться (симистор открылся).
• Уберите пинцет — стрелка должна остаться на месте (симистор удерживает состояние). Если разомкнуть цепь силовых выводов, он снова закроется. [1, 2, 3]

Способ 3. Простейший тестовый стенд (100% результат)

Если мультиметр не дает однозначного ответа, соберите простую схему: [1, 2]

• Возьмите источник постоянного тока 5–12 В (например, блок питания или батарейку «Крона»). [1, 2]
• Подключите последовательно лампочку на 12 В (или светодиод с резистором на 1 кОм) к выводам 1 (A1) и 2 (A2). В исходном состоянии лампочка гореть не должна. [1]
• Кратковременно замкните резистором (около 200–510 Ом) вывод 2 (A2) на вывод 3 (G). Лампочка должна загореться и продолжать гореть даже после того, как вы уберете резистор. Для выключения схемы разорвите цепь питания питания лампочки
