Код товара: 2484416322

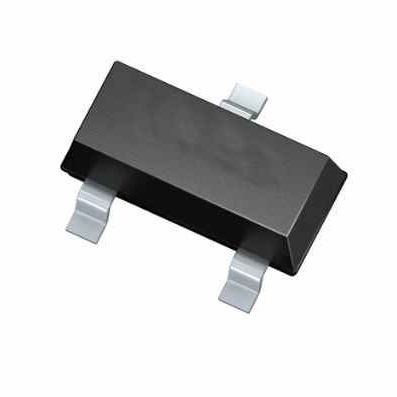

Транзистор MMBTA92 #1

Транзистор MMBTA92

Задать вопрос
О товаре
Перейти к описанию
Тип
Активные электронные компоненты
Тип корпуса для электрокомпонентов
Стандартный
Вид активного компонента
Транзисторы, транзисторные сборки и модули
Номинальное напряжение, В
300
Количество в упаковке, шт
1
Товар закончился
108 ₽
Нет в наличии
Магазин
Подписаться
IC24DN
Перейти
4.8
Чат
Заказы
12 K
О магазине

Описание

Транзистор биполярный MMBTA92 SMD

Корпус SOT23 (TO236)

Краткие характеристики:
  • Тип: PNP биполярный транзистор
  • Корпус: SOT-23 (TO-236)
  • Основное назначение: Высоковольтное переключение и усиление в маломощных цепях.
Параметры напряжения (Главная особенность компонента):
  • VCBO (Напряжение коллектор-база): -300 В — Максимально допустимое обратное напряжение между коллектором и базой.
  • VCEO (Напряжение коллектор-эмиттер): -300 В — Максимальное рабочее напряжение в схеме с общим эмиттером. Это основная причина выбора данного транзистора.
  • VEBO (Напряжение эмиттер-база): -5 В — Напряжение между эмиттером и базой обычно невелико.
2. Параметры тока:
  • IC (Постоянный ток коллектора): -500 мА (макс.) — Максимальный постоянный ток коллектора. Знак "-" указывает на то, что ток течёт от эмиттера к коллектору (для PNP).
  • ICM (Пиковый ток коллектора): -600 мА (макс.) — Кратковременный импульсный ток.
  • IB (Постоянный ток базы): -100 мА (макс.)
3. Параметры усиления:
  • hFE (Коэффициент усиления по току): 20 - 40 (мин. - макс.) @ IC = -10 mA, VCE = -10 V
    • Коэффициент усиления невысокий, что типично для высоковольтных транзисторов.
4. Параметры рассеивания мощности:
  • PD (Рассеиваемая мощность): 350 мВт при Tₐ = 25 °C — Мощность, которую может рассеять корпус без радиатора.
  • PD (Рассеиваемая мощность): 1.5 Вт при TC = 25 °C — Мощность, которую может рассеять кристалл (теоретическое значение).
5. Частотные параметры:
  • fT (Граничная частота усиления): 50 МГц (тип.) @ IC = -10 mA, VCE = -10 V
6. Тепловые параметры:
  • RθJA (Тепловое сопротивление переход-окруж. среда): 357 °C/Вт — Высокое значение, типичное для SOT-23. Сильно ограничивает реальную рассеиваемую мощность.
  • TJ, Tstg (Макс. температура перехода и хранения): -55 to +150 °C
Типовое применение:
  • Высоковольтные ключи в блоках питания и мониторах.
  • Каскады строчной развертки в старой телевизионной и мониторной технике.
  • Усилительные каскады, работающие под высоким напряжением.
  • Драйверы для управления другими высоковольтными компонентами.
  • Схемы защиты от перенапряжения.
Важные заметки:
  • Напряжение: Главное преимущество — работа с высоким напряжением до 300 В.
  • Мощность: Нельзя превышать 350 мВт. Из-за высокого теплового сопротивления корпуса реальная рассеиваемая мощность на практике должна быть значительно ниже.
  • Ток: Рабочие токи обычно не превышают -100...-200 мА для избежания перегрева.
  • PNP-структура: При проектировании схемы необходимо помнить, что это PNP-транзистор:
    • Для открытия на базу относительно эмиттера должно подаваться отрицательное напряжение (обычно около -0.7 В).
    • Нагрузка включается между коллектором и минусом питания.

Комплектация

1 шт. Транзистор MMBTA92
