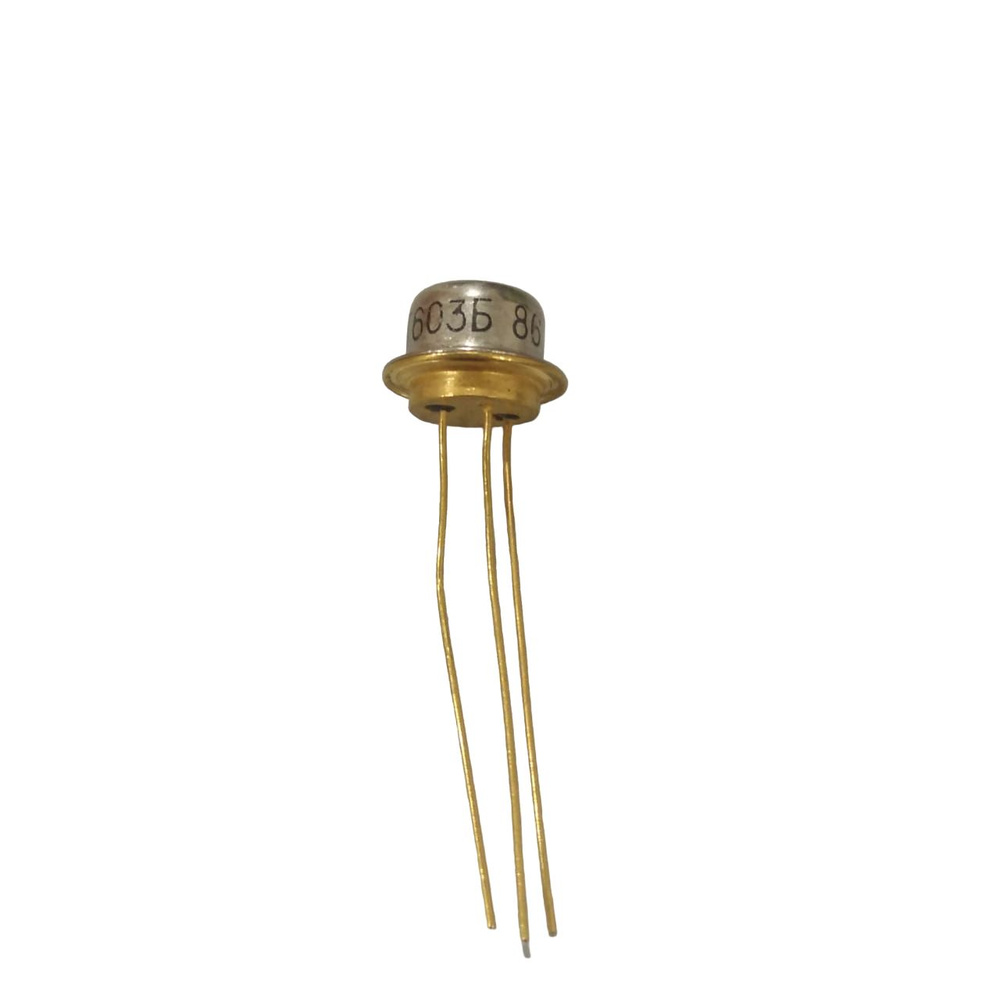

Транзистор КТ603Б

Транзисторы КТ603Б кремниевые эпитаксиально-планарные структуры n-p-n. Предназначены для применения в импульсных и переключающих высокочастотных устройствах.

Основные технические характеристики транзистора КТ603Б: • Структура транзистора: n-p-n; • Рк max - Постоянная рассеиваемая мощность коллектора: 0,5 Вт; • fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 200 МГц; • Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер: 30 В (1кОм); • Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 3 В; • Iк max - Максимально допустимый постоянный ток коллектора: 300 мА; • Iк и max - Максимально допустимый импульсный ток коллектора: 600 мА; • Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 10 мкА; • h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: более 60; • Ск - Емкость коллекторного перехода: не более 15 пФ; • Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 7 Ом
