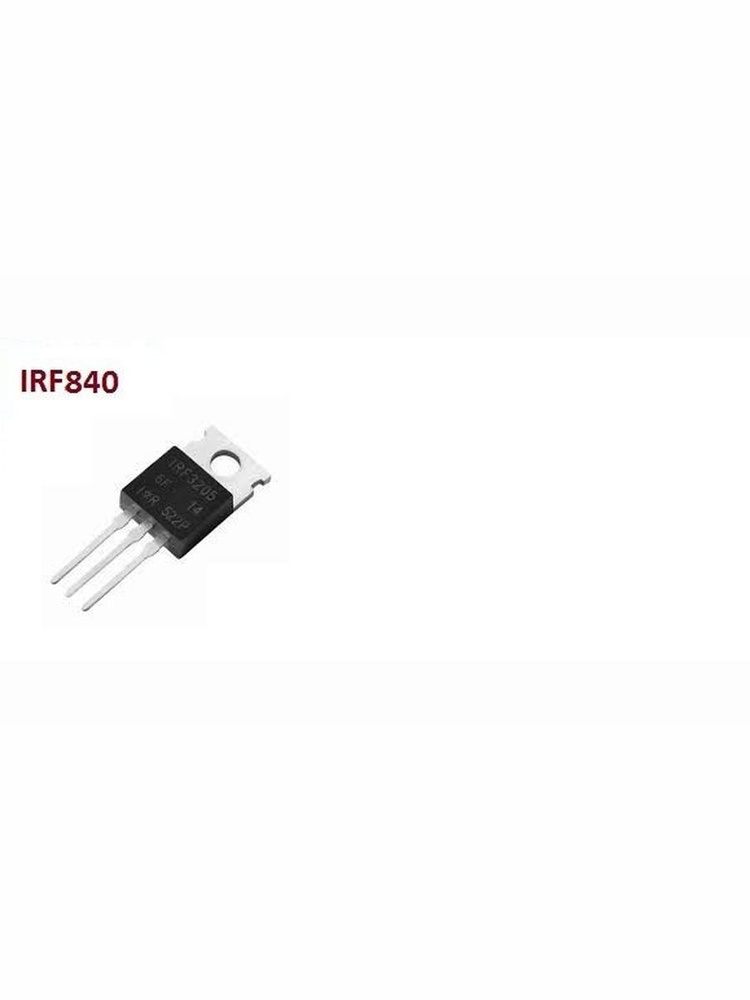

Транзистор IRF840

IRF840 — это

N-канальный MOSFET-транзистор, широко используемый в схемах силового переключения благодаря высокому обратному напряжению и низкому сопротивлению в открытом состоянии.

Основные характеристики

Основные технические параметры транзистора IRF840 (в корпусе TO-220AB), согласно различным источникам и технической документации:

• Структура: N-канал MOSFET
• Максимальное напряжение сток-исток (Vds): 500 В
• Максимальный постоянный ток стока (Id) при 25°C: 8 А
• Сопротивление канала в открытом состоянии (Rds(on)) при Vgs=10В: 0,85 Ом
• Максимальная рассеиваемая мощность (Pd) при 25°C: 125 Вт
• Напряжение затвор-исток (Vgs): ±20 В
• Диапазон рабочих температур: от -55°C до +150°C
• Тип корпуса: TO-220AB

Типичное применение

Благодаря своим характеристикам, IRF840 подходит для управления мощной нагрузкой. Он широко используется в:

• Импульсных источниках питания
• Преобразователях мощности
• Схемах управления освещением и двигателями
• Различных аналоговых и цифровых цепях, требующих эффективного переключения

Аналоги

При необходимости замены IRF840 можно рассмотреть следующие транзисторы со схожими характеристиками:

• IRF840A
• IRF841
• STP8NA50
• 2SK1158
• IRFP250 (имеет другие параметры, но может использоваться в некоторых схемах в качестве альтернативы)
