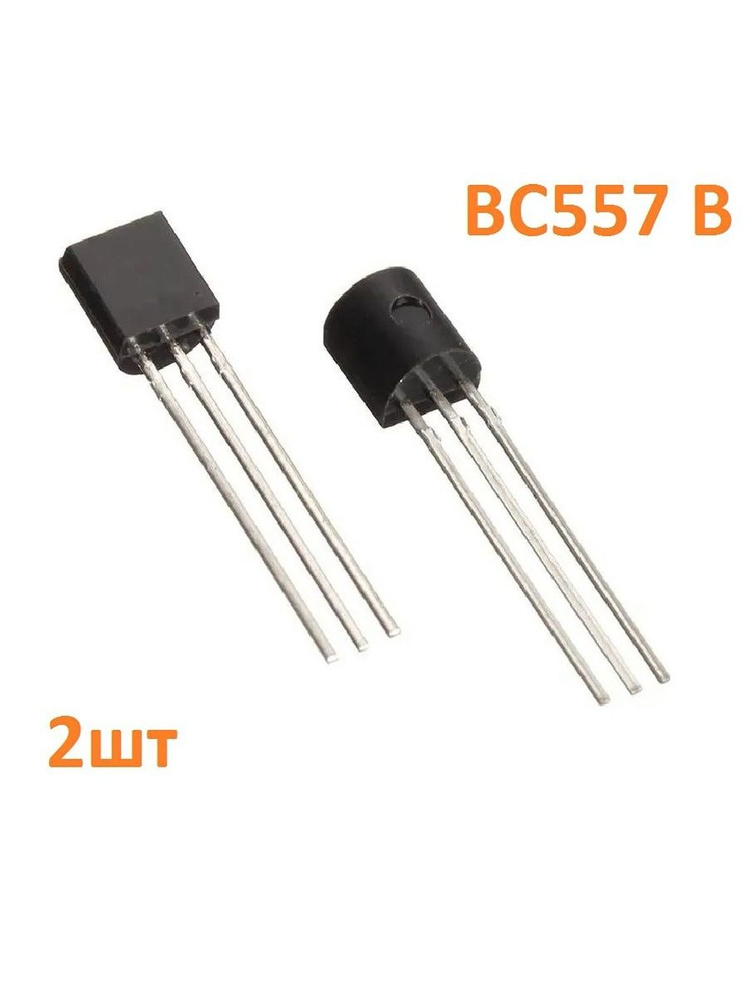

Транзистор BC557 B 2шт.

BC557

— это кремниевый биполярный PNP транзистор общего назначения, широко используемый для усиления сигналов и переключения в маломощных цепях. Он является комплементарной парой для NPN-транзистора BC547.

Основные характеристики

• Тип проводимости: PNP.
• Корпус: стандартный пластиковый TO-92.
• Максимальное напряжение коллектор-эмиттер (

• ): 45 В.
• Максимальный ток коллектора (
• ): 100 мА (пиковый до 200 мА).
• Рассеиваемая мощность (
• ): 500 мВт.
• Коэффициент усиления по току (
• ): от 110 до 800 (зависит от буквенного индекса A, B или C).
• Граничная частота (

): 100–150 МГц.

Цоколевка (расположение выводов)

Если смотреть на плоскую сторону корпуса TO-92 (выводами вниз), порядок контактов следующий:

• Эмиттер (Emitter).
• База (Base).
• Коллектор (Collector).

Аналоги и замены

Для замены BC557 в схемах можно использовать следующие транзисторы:

• Зарубежные аналоги: BC556 (более высокое напряжение), BC558, 2N3906, BC327.
• SMD-версия: BC857 (корпус SOT-23).
• Отечественный аналог: КТ361 (с учетом различий в корпусе и цоколевке).

Области применения

Благодаря своим характеристикам BC557 часто встречается в:

• Предварительных усилителях звуковой частоты.
• Схемах управления небольшими нагрузками (светодиоды, реле).
• Логических схемах и инверторах.
