Код товара: 2484414620

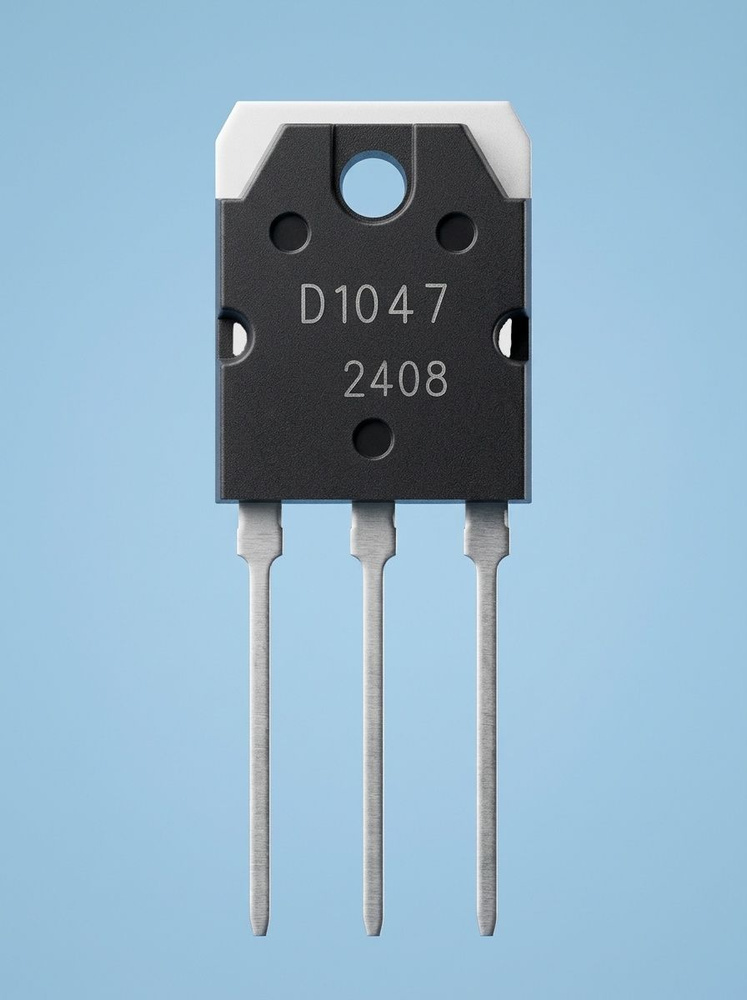

Транзистор 2SD1047C #1
Постоплата

Транзистор 2SD1047C

Задать вопрос
О товаре
Перейти к описанию
Тип
Активные электронные компоненты
Тип корпуса для электрокомпонентов
Стандартный
Вид активного компонента
Транзисторы, транзисторные сборки и модули
Количество в упаковке, шт
1
Размеры, мм
40x15x5
282 ₽
Магазин
Подписаться
IC24DN
Перейти
4.8
Чат
Заказы
11.6 K
О магазине

Описание

Транзистор биполярный 2SD1047C

Корпус TO-3P

Основные параметры
  • Тип: NPN биполярный транзистор.
  • Технология: Кремниевый планарный с тройной диффузией (Silicon NPN Triple Diffused Planar).
  • Корпус: TO-3P (также обозначается как TO-3PN, TO-3P-3 или SC-65-3).
  • Монтаж: Сквозной (Through Hole).
  • Максимальное напряжение коллектор-эмиттер (VCEO): 140 В.
  • Максимальное напряжение коллектор-база (VCBO):
    • 200 В (по одним данным)
    • 160 В (по другим данным)
  • Максимальное напряжение эмиттер-база (VEBO): 5–6 В.
  • Максимальный постоянный ток коллектора (IC): 12 А.
  • Максимальная рассеиваемая мощность (PD):
    • 80 Вт (по одним данным)
    • 100 Вт (по другим данным)
  • Статический коэффициент передачи тока (hFE):
    • мин. 60.
  • Граничная частота (fT):
    • 15 МГц (по одним данным)
    • 20 МГц (по другим данным)
  • Диапазон рабочих температур (Tj): от -55°C до +150°C.
Область применения

Транзистор предназначен для использования в выходных каскадах усилителей звуковой частоты мощностью 60–80 Вт (Audio Frequency Power Amplifier Output Applications).

⚠️ Важно
  • Расхождения в параметрах: Обратите внимание, что в разных источниках могут незначительно отличаться значения VCBO (160–200 В) и PD (80–100 Вт). Рекомендуется сверяться с документацией на вашу конкретную партию.
  • Теплоотвод: Для работы на максимальной мощности обязательна установка на радиатор с теплопроводящей пастой. Металлический фланец корпуса электрически соединён с коллектором.

Комплектация

1 шт. Транзистор 2SD1047C

#Транзистор
#биполярный
#2SD1047C
#TO_3P

Характеристики

Артикул
2484414620
Тип
Активные электронные компоненты
Тип корпуса для электрокомпонентов
Стандартный
Вид активного компонента
Транзисторы, транзисторные сборки и модули
Количество в упаковке, шт
1
Размеры, мм
40x15x5
Вес товара, г
7.24
Страна-изготовитель
Китай
Гарантия
7 дней
