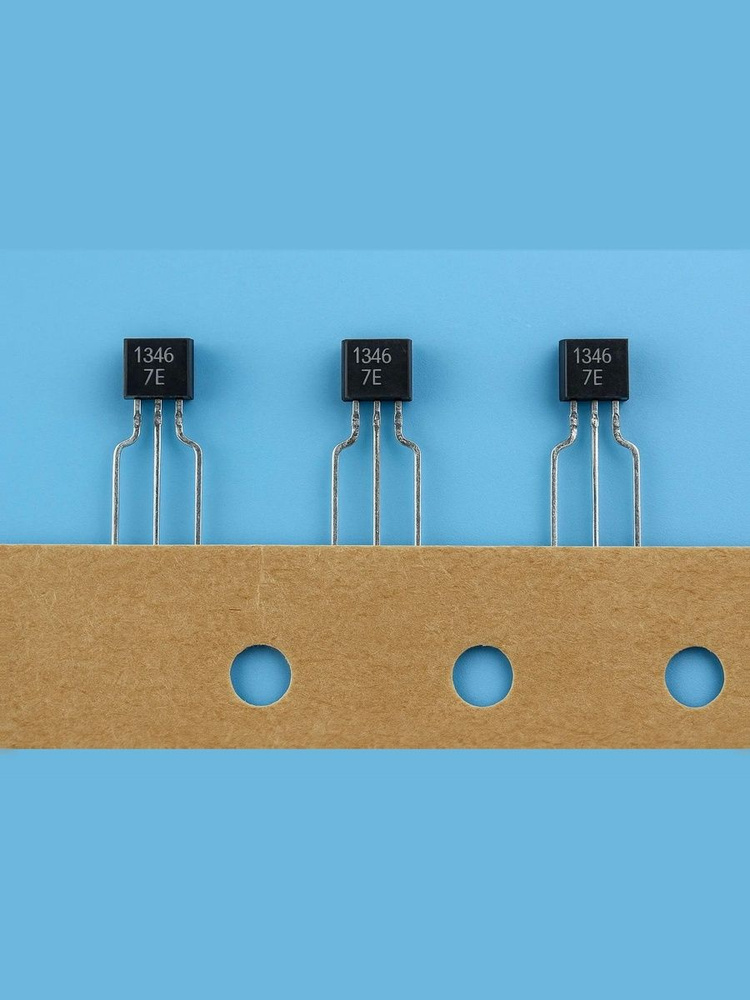

Транзистор биполярный 2SA1346

Корпус SC72

Основные параметры и характеристики:

1. Общая информация
  • Тип: Биполярный PNP-транзистор.
  • Материал: Кремний (Si).
  • Основное назначение: Усиление по току и напряжению в схемах низкой частоты, переключение маломощных нагрузок.
2. Предельные эксплуатационные параметры (Absolute Maximum Ratings)
  • Напряжение коллектор-эмиттер (VCEO):
    • -50 В — максимальное напряжение между коллектором и эмиттером при разомкнутой базе.
  • Напряжение коллектор-база (VCBO):
    • -50 В — максимальное напряжение между коллектором и базой при разомкнутом эмиттере.
  • Напряжение эмиттер-база (VEBO):
    • -5 В — максимальное напряжение между эмиттером и базой при разомкнутом коллекторе.
  • Ток коллектора (IC):
    • -100 мА — максимальный постоянный ток коллектора.
  • Ток коллектора (импульсный) (ICP):
    • -200 мА
  • Рассеиваемая мощность на коллекторе (PC):
    • 150 мВт (при температуре окружающей среды Ta = 25°C).
  • Температура перехода (Tj):
    • от -55°C до +150°C
  • Температура хранения (Tstg):
    • от -55°C до +150°C
3. Электрические параметры (при Ta = 25°C)
  • Коэффициент передачи тока (hFE):
    • 120 - 560 (типичные группы усиления, при VCE = -6 В, IC = -1 мА).
  • Граничная частота усиления по току (fT):
    • 80 МГц (мин.) — характеризует быстродействие транзистора.
  • Напряжение насыщения коллектор-эмиттер (VCE(sat)):
    • -0.3 В (макс. при IC = -50 мА, IB = -5 мА).
  • Шумовое напряжение (VNF):
    • 1.0 дБ (тип. при f = 1 кГц, VCE = -6 В, IC = -0.1 мА, RG = 1 кОм) — низкий уровень шума.
4. Корпус
  • Тип корпуса: SC-72 (также известен как SOT-523 или SOT-491).
  • Размеры: Очень компактный SMD-корпус (примерно 1.6 x 1.2 x 0.9 мм).
  • Монтаж: Предназначен для поверхностного монтажа (SMD/SMT).
Назначение выводов (корпус SC-72):
  • Эмиттер (Emitter)
  • Коллектор (Collector)
  • База (Base)
Области применения
  • Усилители низкой частоты (УНЧ) в портативной аппаратуре.
  • Выходные каскады предусилителей.
  • Схемы переключения маломощных сигналов.
  • Импедансные преобразователи.
Важные замечания
  • Транзистор является PNP-структуры, поэтому для его нормальной работы напряжения на электродах относительно друг друга должны быть отрицательными (для NPN — положительные).
  • Из-за очень малых размеров корпуса SC-72 требуется осторожность при пайке и монтаже.
  • Для подбора аналога или замены можно рассматривать транзисторы в том же корпусе с похожими параметрами, например, BC856B (PNP, 80 В, 100 мА).

Состав комплекта

1 шт. Транзистор 2SA1346

Комплектация

1 шт. Транзистор 2SA1346
