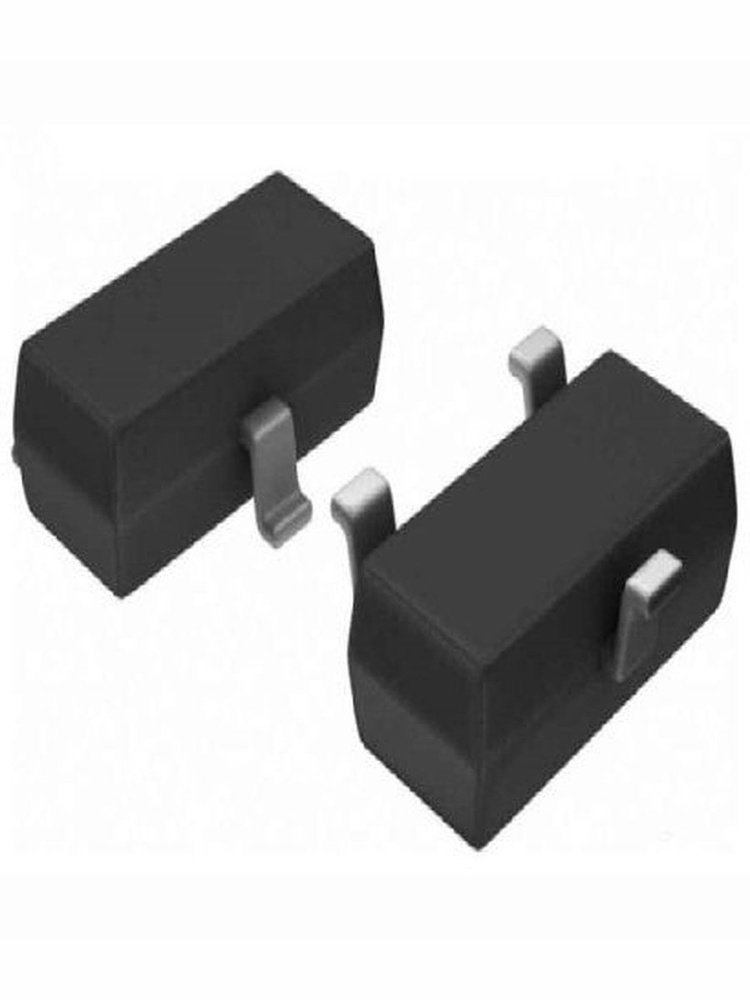

Транзистор 2SA1162

Транзистор биполярный 2SA1162

Корпус SOT23 (TO236)

Основные параметры (Maximum Ratings)

• Тип транзистора: Биполярный, PNP, кремниевый, эпитаксиальный (PCT процесс)
• Напряжение коллектор-эмиттер (Vceо): -50 В
• Напряжение коллектор-база (Vcbо): -50 В
• Напряжение эмиттер-база (Vebо): -5 В
• Ток коллектора (Iс) - постоянный: -150 мА
• Рассеиваемая мощность (Pd): 150 мВт

Характеристики проводимости и усиления

• Статический коэффициент передачи тока (hFE): 70 … 400 (в зависимости от суффикса: GR 200-400, Y 120-240, O 70-140)
• Напряжение насыщения коллектор-эмиттер (Vce(sat)): -0.3 В (макс.) при Ic = -100 мА, Ib = -10 мА
• Обратный ток коллектора (Icbo): -100 нА (макс.)

Параметры переключения и частотные характеристики

• Граничная частота (fT): 80 МГц
• Входная емкость (Cob): 7 пФ (тип.)
• Уровень шума (NF): 1 дБ (тип.), 10 дБ (макс.)
• Особенности: Высокая линейность hFE, низкий уровень шума, отличные высокочастотные характеристики

Корпус и температурный режим

• Корпус: SOT-23 (также известен как TO-236, SC-59, SOT-346)
• Количество выводов: 3
• Монтаж: Поверхностный монтаж (SMD)
• Рабочая температура перехода (Tj): от -55°C до +125°C
• Температура хранения (Tstg): от -55°C до +150°C

Где применяется: Этот транзистор рассчитан на малошумящее усиление аудиочастотных сигналов и широкополосное усиление. Является комплементарной парой к NPN транзистору 2SC2712 . Основные области применения:

• Усилители звуковой частоты (УНЧ) — в предварительных и входных каскадах для усиления аудиосигналов
• Малошумящие усилители — благодаря низкому уровню собственных шумов (NF=1дБ)
• Общие ключевые схемы — коммутация маломощной нагрузки (LED, реле малой мощности)
• Схемы обработки аналоговых сигналов — в портативной аудиотехнике
• Согласующие каскады — в радиочастотных и видео цепях на частотах до 80 МГц
