Трансформатор тока
О товаре
Перейти к описанию
Тип
Аксессуар для счетчика электроэнергии
Единиц в одном товаре
1
Партномер
8bdfjntwxz
Страна-изготовитель
Китай
1 856 ₽
Магазин
Подписаться
W
Wuxiau
Перейти4.8
Чат
Заказы
33.6 K
О магазине
Часто задаваемые вопросы
Другие предложения от продавцов на Ozon Россия
Описание

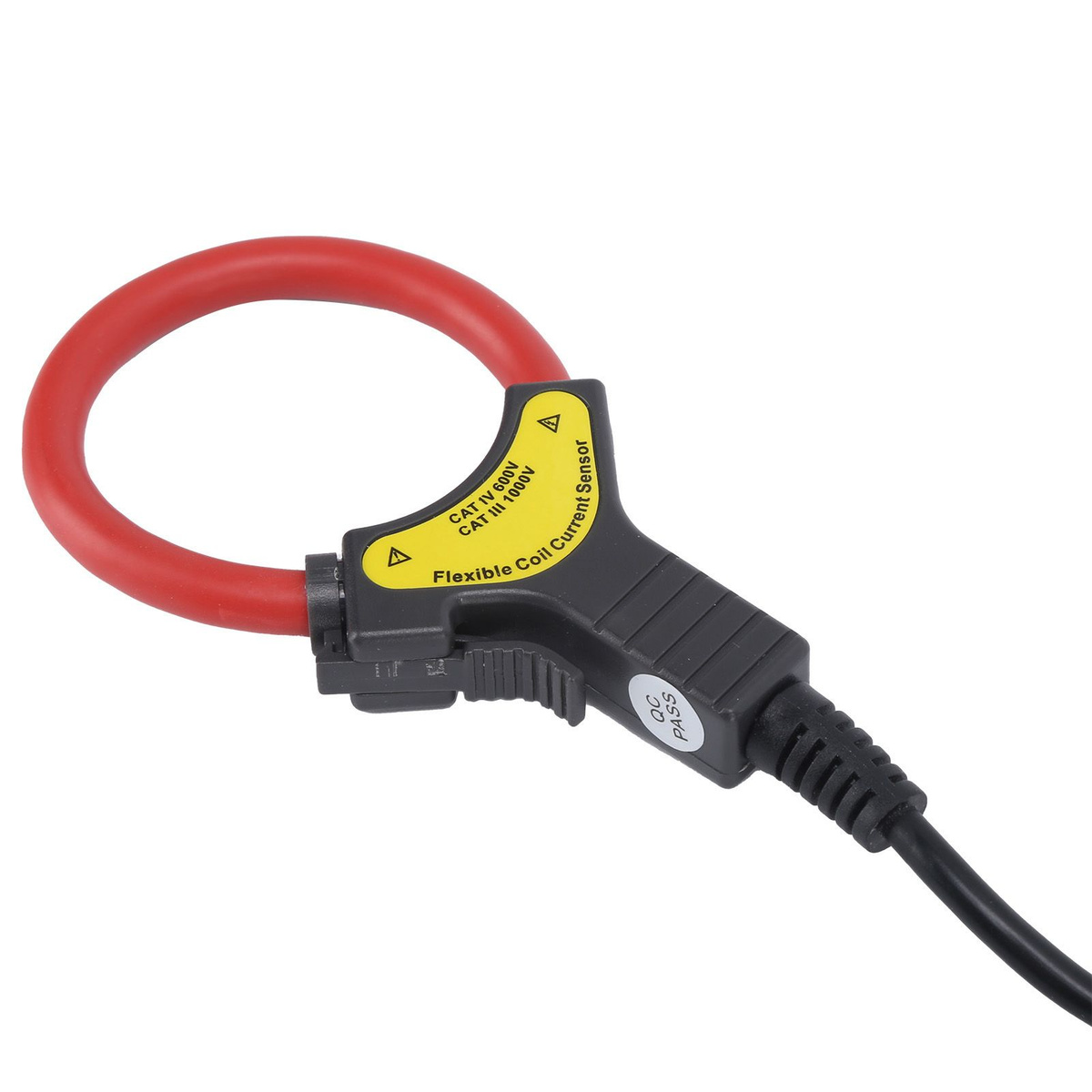

Характеристики:1. Датчик тока с гибкой катушкой состоит из катушки и ручки. Часть катушки не имеет открытых металлических проводников. Это бесконтактное измерение, безопасное и надежное.
2. Он небольшой по размеру, легкий по весу, изысканный внешний вид, мягкий и гибкий, подходит для узких помещений и мест с плотным расположением кабелей.
3. Используя передовую технологию катушки Роговского, это тороидальная катушка, равномерно намотанная на неферромагнитный материал, без эффекта гистерезиса, почти с нулевой фазовой ошибкой, без магнитного насыщения и чрезвычайно высокой линейностью.
4. Выходной сигнал представляет собой дифференцирование тока во времени. Благодаря интеграции сигнала выходного напряжения входной ток может быть полностью восстановлен, а диапазон измерения тока может составлять от уровня миллиампер до десятков тысяч ампер.
5. Широкий диапазон измерений, высокая надежность, частота отклика полосы пропускания (0,1 Гц-1 МГц), изготовлен из высококачественного материала ABS, длительный срок службы, длительное использование.
2. Он небольшой по размеру, легкий по весу, изысканный внешний вид, мягкий и гибкий, подходит для узких помещений и мест с плотным расположением кабелей.
3. Используя передовую технологию катушки Роговского, это тороидальная катушка, равномерно намотанная на неферромагнитный материал, без эффекта гистерезиса, почти с нулевой фазовой ошибкой, без магнитного насыщения и чрезвычайно высокой линейностью.
4. Выходной сигнал представляет собой дифференцирование тока во времени. Благодаря интеграции сигнала выходного напряжения входной ток может быть полностью восстановлен, а диапазон измерения тока может составлять от уровня миллиампер до десятков тысяч ампер.
5. Широкий диапазон измерений, высокая надежность, частота отклика полосы пропускания (0,1 Гц-1 МГц), изготовлен из высококачественного материала ABS, длительный срок службы, длительное использование.
Спецификация:Тип изделия: Датчик тока
Материал: АБС
Модель: ETCR50FA
Область применения: электронная промышленность, энергетическая связь, производство оборудования, обслуживание электросетей.
Функция
Ток утечки переменного тока, большой ток, ток высших гармоник, ток сложной формы, переходный пусковой ток, фаза, электрическая энергия, мощность, коэффициент мощности и другие обнаружения
Метод обнаружения
Гибкая катушка трансформатора тока: выходной сигнал представляет собой дифференцирование тока во времени. Интегрируя сигнал выходного напряжения, можно действительно восстановить входной ток.
Диаметр катушки
Φ7,5 мм
Диапазон измерения
0А~10000А~выше
Разрешение
10 мА
Класс точности
±1,0% полной шкалы (50 Гц/60 Гц: 23 ℃ ± 2 ℃, относительная влажность ниже 70 %, провод находится в центре катушки)
Фазовая ошибка
≤0,1°(50Гц/60Гц: 23℃±2℃)
Выходной интерфейс

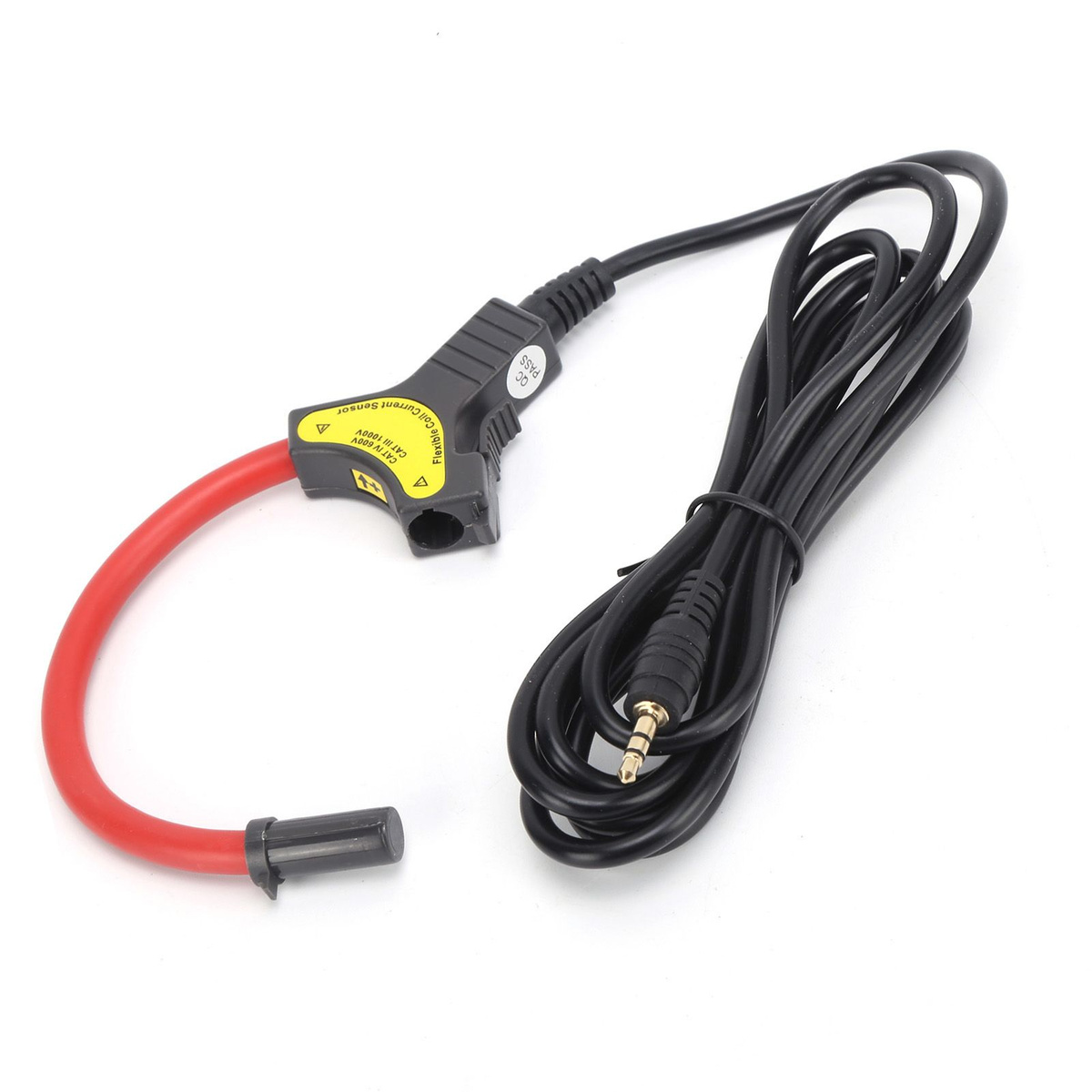

Разъем звуковой частоты 3,5 мм/разъем BNC/ответвитель (опция), длина кабеля 2 м
Помехи электрического поля
Отсутствие эффекта гистерезиса, отсутствие помех от внешнего электрического поля.
Положение провода
Проверяемый провод находится в центре катушки, и ошибка положения влияет на ≤±0,3% полной шкалы.
Текущая частота
45 Гц~70 Гц (частота измеряемого тока)
Частота ответа
0,1 Гц～1 МГц
Сетевое напряжение
Тест линии переменного тока 1000 В или меньше
Рабочая температура и влажность
-20℃～50℃: относительная влажность ниже 80%.
Температура и влажность хранения
-10℃～60℃: относительная влажность ниже 70%.
Прочность изоляции
2000 В переменного тока/среднеквадратичное значение (оба конца после разблокировки катушки)
Соответствие продукции
КАТ IV 600 В, КАТ Ⅲ 1000 В
Материал: АБС
Модель: ETCR50FA
Область применения: электронная промышленность, энергетическая связь, производство оборудования, обслуживание электросетей.
Функция
Ток утечки переменного тока, большой ток, ток высших гармоник, ток сложной формы, переходный пусковой ток, фаза, электрическая энергия, мощность, коэффициент мощности и другие обнаружения
Метод обнаружения
Гибкая катушка трансформатора тока: выходной сигнал представляет собой дифференцирование тока во времени. Интегрируя сигнал выходного напряжения, можно действительно восстановить входной ток.
Диаметр катушки
Φ7,5 мм
Диапазон измерения
0А~10000А~выше
Разрешение
10 мА
Класс точности
±1,0% полной шкалы (50 Гц/60 Гц: 23 ℃ ± 2 ℃, относительная влажность ниже 70 %, провод находится в центре катушки)
Фазовая ошибка
≤0,1°(50Гц/60Гц: 23℃±2℃)
Выходной интерфейс
Разъем звуковой частоты 3,5 мм/разъем BNC/ответвитель (опция), длина кабеля 2 м
Помехи электрического поля
Отсутствие эффекта гистерезиса, отсутствие помех от внешнего электрического поля.
Положение провода
Проверяемый провод находится в центре катушки, и ошибка положения влияет на ≤±0,3% полной шкалы.
Текущая частота
45 Гц~70 Гц (частота измеряемого тока)
Частота ответа
0,1 Гц～1 МГц
Сетевое напряжение
Тест линии переменного тока 1000 В или меньше
Рабочая температура и влажность
-20℃～50℃: относительная влажность ниже 80%.
Температура и влажность хранения
-10℃～60℃: относительная влажность ниже 70%.
Прочность изоляции
2000 В переменного тока/среднеквадратичное значение (оба конца после разблокировки катушки)
Соответствие продукции
КАТ IV 600 В, КАТ Ⅲ 1000 В
как использовать<дел>1. Подключите трансформатор к испытательному прибору2. Согласно инструкции к прибору провести отладку прибора и настроить прибор на тот режим, который необходимо протестировать3. Выньте цепь, которую нужно проверить, и поместите ее в катушку4. Запустите тест и получите показания5. Наблюдайте за показаниями прибора и записывайте содержание данных
Список пакетов1 х
Датчик тока
Датчик тока
Комплектация
1 х Датчик тока
