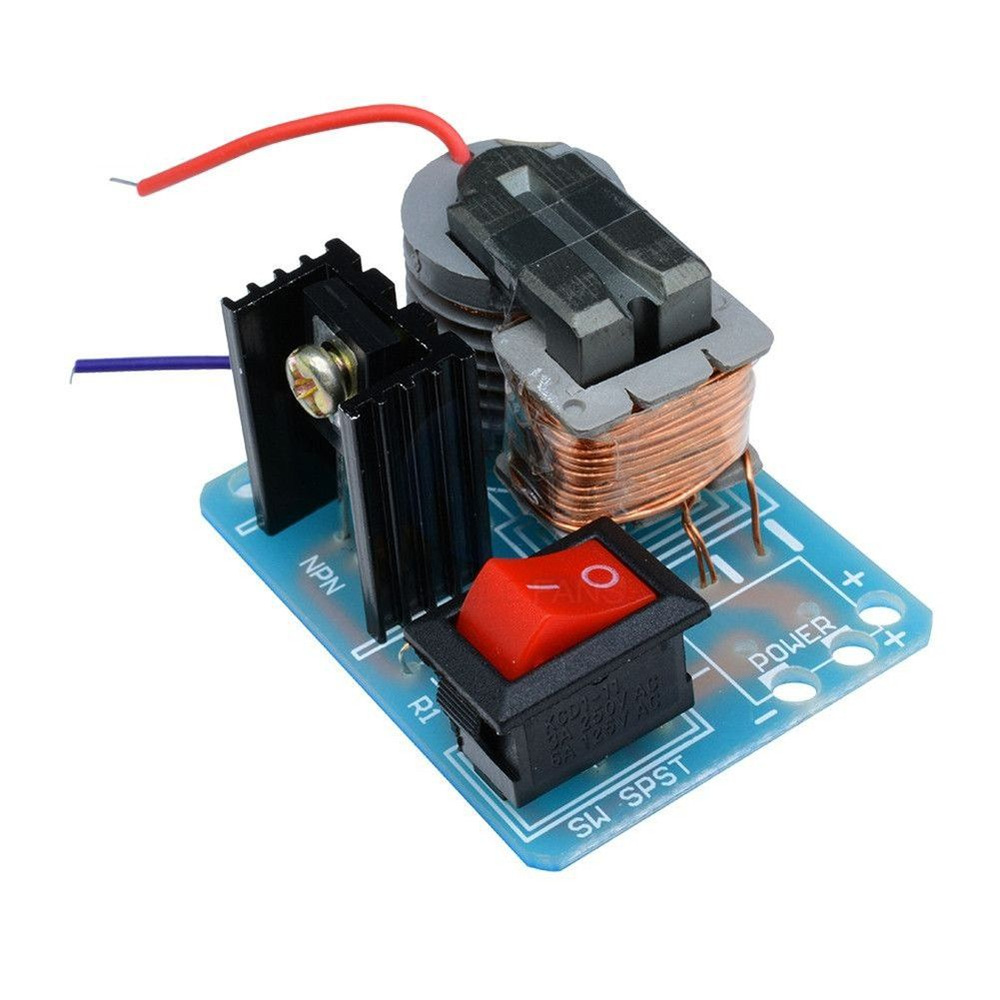

трансформатор

особенность:

Этот продукт состоит из набора усилительных катушек, схема проста и надежна, и имеет профессиональную схему, что удобно для любителей электронной науки

◦Применение: школьные научные эксперименты, электронное оборудование, генераторы отрицательных ионов, мелкое научное производство. Эта схема создана для высокочастотного, высокотемпературного, стабильного воспламенения легковоспламеняющихся материалов, поэтому она называется плазменным зажигателем.

область применения:

◦Размеры трансформатора 15KV примерно: 27×16×21мм.

◦Входное напряжение: DC 3.7V-4.2V (ограничено 12В, не рекомендуется, так как легко повредить, этот трансформатор также подходит для входного напряжения 12В, но сопротивление базы необходимо соответственно увеличить примерно до 150Ω~1.5kΩ, и его сопротивление должно быть большим для замены малого регулирования, иначе сгорит транзистор или трансформатор)

◦Входной ток: <2A

◦Выходное напряжение: около 15KV (при использовании соблюдайте меры безопасности)

◦Выходной ток: ≤0.

◦Высоковольтный биполярный для расстояния зажигания: ≤0.5см

◦При подключении входа продукта к источнику питания 3.7V-4.2V вторичный высоковольтный выход не подключен к высоковольтным выпрямительным диодам и конденсаторам. На выходе длиной ≤1.5см может возникать высокотемпературная фиолетовая дуга без взрывов, но температура очень высокая, можно легко и мгновенно направить на бумагу или даже на обугленные искры проводов (например, в школьных химических опытах) тонкие линии горения кислородом, но не так сильны, как кислород).

Трансформатор: конструкция:

Имеется две первичные обмотки, первичная обмотка, обмотка и высоковольтный вторичный выход. Прочее: трансформатор 15KV спроектирован с максимальным выходом, и ограничение выхода не должно превышать 15KV, что составляет около сантиметра. Более высокое выходное напряжение легко повредит трансформатор.

Размер платы PCB: 4.2CM*3.2CM*0.16CM;

Меры предосторожности при установке:

1) Используйте лучшие компоненты платы PCB, включая толстые и тонкие линии трансформатора, обращайте внимание на другие компоненты согласно шелкографии и параметрам пайки. На плате трансформатора есть 3 площадки, среди которых отверстие в центре площадки относительно большое. В отверстие одновременно впаиваются толстая и тонкая эмалированные проволоки. Толстая и тонкая проволоки не должны использовать одну сторону: тонкая линия слева, толстая линия справа. Короче говоря, не используйте одну сторону для толстой и тонкой линии.

2) Чтобы предотвратить слишком большое расстояние между двумя проводами на выходе, что приводит к отсутствию нагрузки, на выходе можно припаять 3-контактный разъем.

3) После успешного изготовления, если выход подключен к двухнапряженной цепи, состоящей из высоковольтного конденсатора и трех высоковольтных выпрямителей, он может выдавать постоянное высокое напряжение и использоваться как генератор отрицательных ионов.

Комплектация:

Трансформатор повышающего типа 15VKE=1

Плата PCB X 1

Резистор 120 Ом X 1

Ультрабыстрый восстановительный диод UF4007 X 1

Транзистор N20 X 1

Радиатор X 1

Винт M3*6 X 1

Морской переключатель 1

3-контактный разъем X 1
