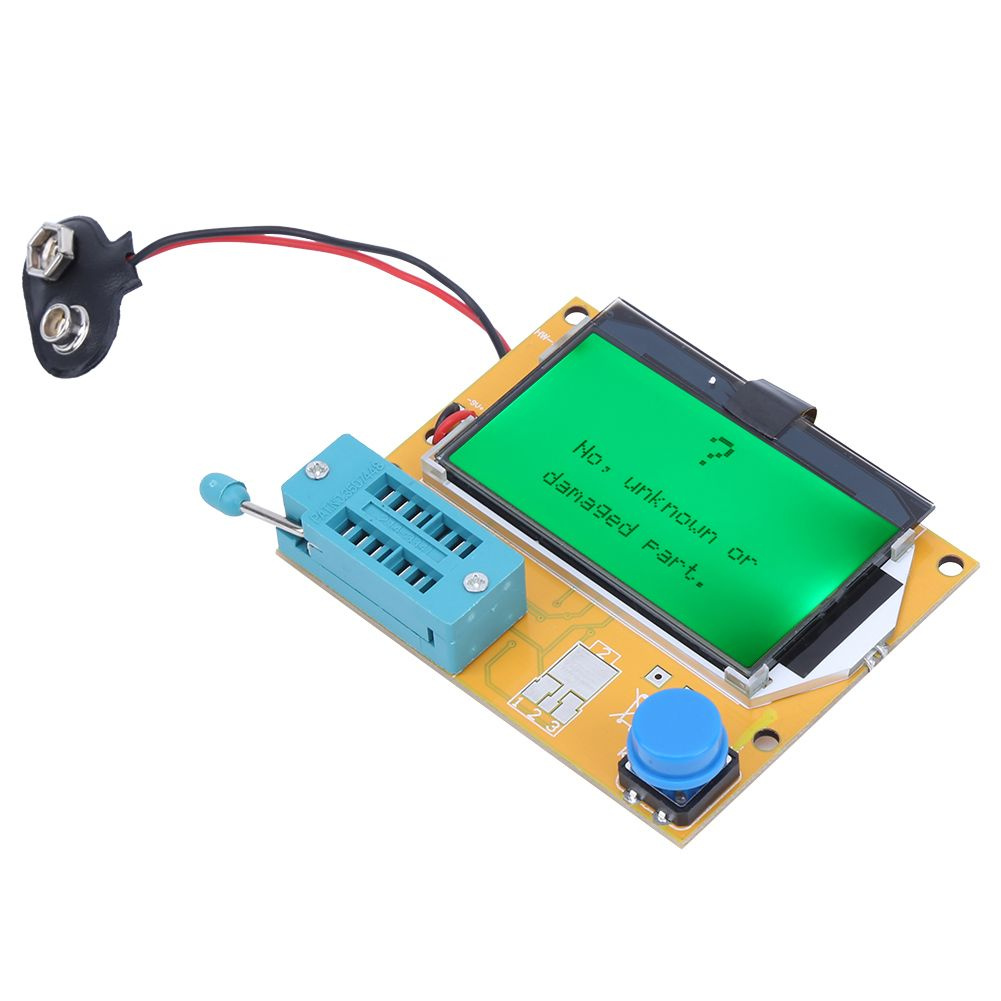

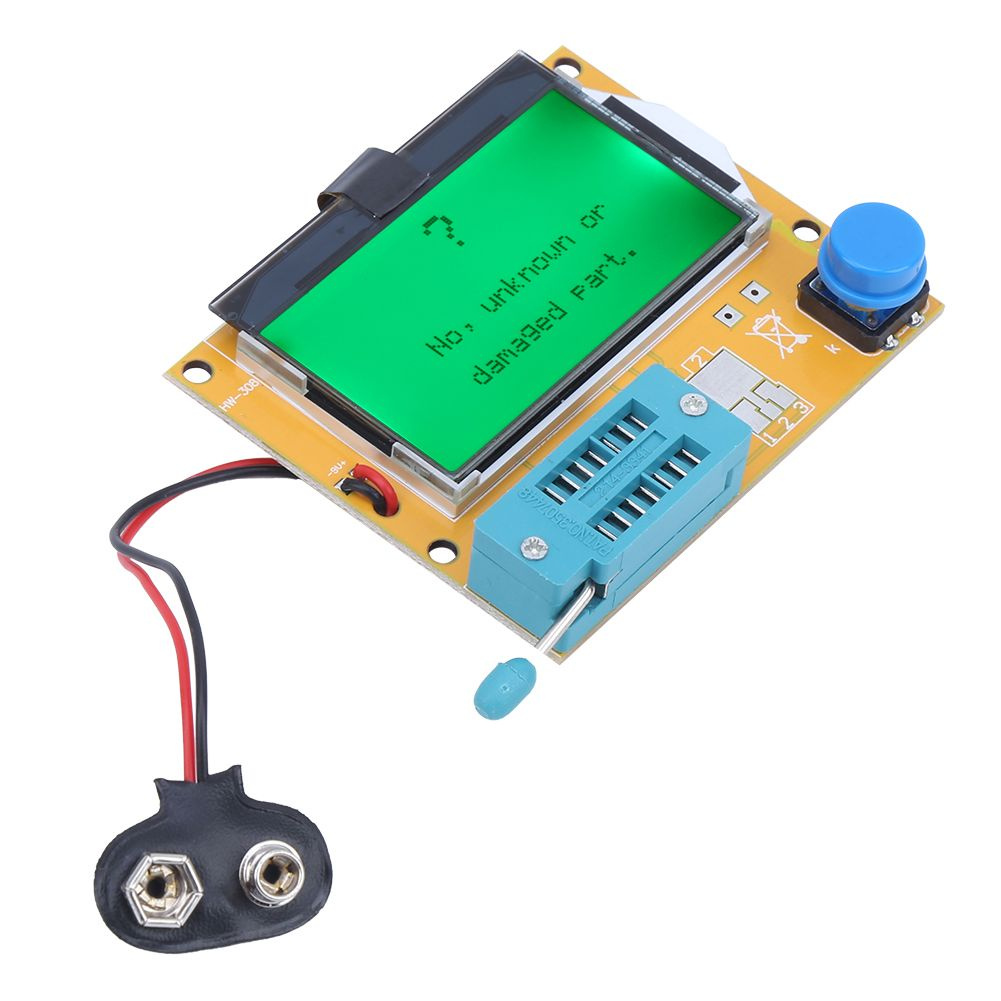

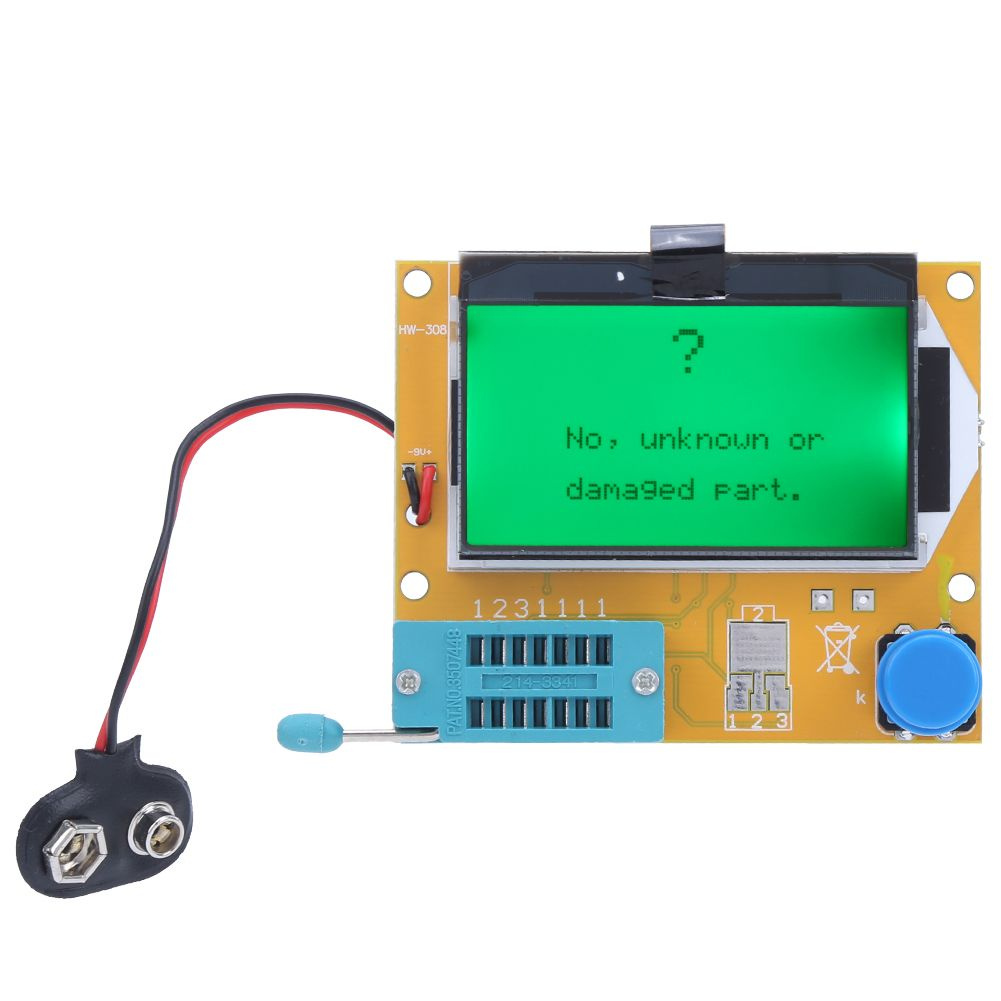

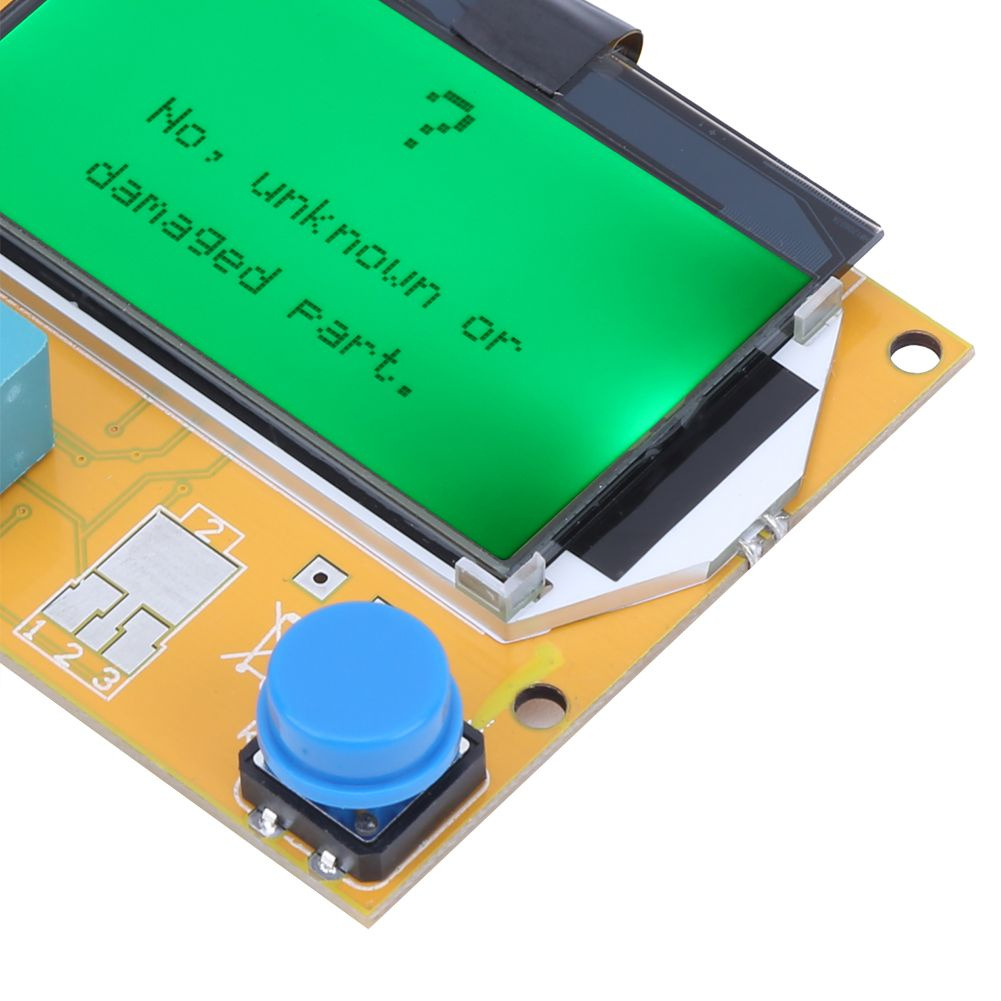

Тестер транзисторов
О товаре
Перейти к описанию
Тип
Кабельный тестер
Интерфейсы
Нет
Единиц в одном товаре
1
Страна-изготовитель
Китай
625 ₽ 1 058 ₽
Магазин
Подписаться
W
Wuyouzui
Перейти4.9
Чат
Заказы
5.3 K
О магазине
Часто задаваемые вопросы
Другие предложения от продавцов на Ozon Россия
Описание
Характеристики:1. Автоматическое обнаружение транзисторов NPN и PNP, N-канальных и P-канальных MOSFET-транзисторов, диодов (включая двойные диоды), тиристоров, триодов, резисторов и конденсаторов.
2. Добавленная функция определения загрузочного напряжения, управление одной кнопкой, позволяет автоматически проверять контакты компонентов и отображать их на ЖК-дисплее.
3. Может определять коэффициент усиления и базу транзисторов, защитные диоды MOSFET и т. д. для определения напряжения прямого смещения эмиттерного транзистора.
4. На дисплее используется ЖК-дисплей (128 x 64 символа), измеряющий пороговое напряжение затвора и емкость затвора MOSFET.
5. Более высокая скорость испытания, в течение 2 секунд после действительного испытания компонента (за исключением конденсаторов большего размера, измерение большой емкости занимает много времени, время измерения 1 минута является нормальным).
6. Режим отключения энергопотребления, менее 20 nA, автоматическое отключение, чтобы избежать ненужных отходов, сэкономить энергию аккумулятора и увеличить срок его службы.
2. Добавленная функция определения загрузочного напряжения, управление одной кнопкой, позволяет автоматически проверять контакты компонентов и отображать их на ЖК-дисплее.
3. Может определять коэффициент усиления и базу транзисторов, защитные диоды MOSFET и т. д. для определения напряжения прямого смещения эмиттерного транзистора.
4. На дисплее используется ЖК-дисплей (128 x 64 символа), измеряющий пороговое напряжение затвора и емкость затвора MOSFET.
5. Более высокая скорость испытания, в течение 2 секунд после действительного испытания компонента (за исключением конденсаторов большего размера, измерение большой емкости занимает много времени, время измерения 1 минута является нормальным).
6. Режим отключения энергопотребления, менее 20 nA, автоматическое отключение, чтобы избежать ненужных отходов, сэкономить энергию аккумулятора и увеличить срок его службы.
Спецификация:Тип изделия: Тестер транзисторов
Материал: пластик
Цвет: как показано на фотографии
Батарея (не входит в комплект): Каскадная батарея 9 В
Руководство:
1. Используйте для ATmega8, ATmega168 или микроконтроллеров.
2. Результаты отображаются на ЖК-дисплее размером 2x16 символов.
3. Управление одной кнопкой, автоматическое отключение.
4. Ток отключения составляет 20 нА, что обеспечивает работу от батареи.
5. Недорогая версия не требует генератора и поддерживает автоматическое отключение. для ATmega168 или версии 1.05k программное обеспечение использует спящий режим для снижения энергопотребления при отсутствии измерений.
6. Автоматическое обнаружение биполярных транзисторов PNP и NPN, N, P-канальных МОП-транзисторов, JFET, диодов, двойных диодов, тиристорных тиристоров.
7. Автоматическое определение расположения контактов.
8. Измерьте коэффициент усиления тока биполярного транзистора и пороговое напряжение эмиттерного перехода.
9. Транзисторы Дарлингтона можно отличить по высокому пороговому напряжению и высокому коэффициенту усиления тока.
10. Обнаружение защитных диодов биполярных транзисторов и МОП-транзисторов.
11. Измерьте пороговое напряжение и емкость затвора МОП-транзистора.
12. Поддержка измерения и отображения сигналов двух сопротивлений, четырех верхних цифр и отображения единиц измерения. Оба конца отображаемого сигнала сопротивления соответствуют номерам подключенных щупов тестера (1–3). Таким образом, потенциометр также можно измерить. Если потенциометр настроен на один его конец, тестер не сможет различить середину и оба конца штифта.
13. Разрешение измерения сопротивления составляет 0,1 Ом, а высокое значение измерения составляет 50 МОм.
14. Конденсатор можно обнаружить и измерить. Четыре верхние цифры и отображение единиц измерения. Значение может быть от 25 пФ (тактовая частота 8 МГц, 50 пФ при тактовой частоте 1 МГц) до 100 мФ. Разрешение может достигать 1 пФ при частоте 8 МГц.
15. Его можно использовать для измерения эквивалентного последовательного сопротивления и емкости конденсаторов емкостью выше 2 мкФ. Разрешение составляет 0,01 Ом, отображаются двузначные значения. Для этой функции требуется флэш-память не менее 16 КБ для ATMEGA (для ATmega168).
16. Покажите знаки правильного направления двух диодов. Кроме того, отображается падение давления в прямом направлении.
17. Светодиод определяется как диод, и прямое падение напряжения намного превышает нормальное. Двойной светодиод распознается как двойной диод.
18. Стабилитрон можно обнаружить, если напряжение обратного пробоя ниже 4,5 В. Это будет выглядеть как два диода и может быть определено только по напряжению. Сигнал щупа, окружающего диод, такой же, в этом случае истинный анод диода можно определить по пороговому напряжению около 700мВ!
19. Измерьте обратную емкость одиночного диода. Биполярные транзисторы также можно измерить, если соединить базу и коллектор или эмиттер.
20. Чтобы узнать подключение полного моста, достаточно одного измерения.
21. Конденсаторы емкостью ниже 25пф обычно не обнаруживаются, но их можно включать параллельно диоду или хотя бы конденсаторы емкостью 25пф параллельно. В этом случае необходимо вычесть часть значения параллельной емкости.
22. Сопротивление ниже 2100 Ом будет измерять индуктивность, если ваш ATMEGA имеет флэш-память не менее 16 КБ. Диапазон будет превышать 20H от 0:01mH, но точность не очень хорошая. Результаты измерений показывают только однокомпонентное соединение.
23. Время проверки составляет около двух секунд. Только измерения емкости и индуктивности займут много времени.
24. Программное обеспечение может установить количество измерений до автоматического отключения питания.
25. Встроенная функция самопроверки и дополнительный сигнал 50 Гц для проверки точности тактовой частоты и ожидания вызова (для ATmega168).
26. Дополнительное оборудование, выходное внутреннее сопротивление порта калибровки оборудования и возможность измерения самопроверки со смещением 0 (для ATmega168). Нужен конденсатор емкостью от 100 нФ до 20 мкФ, подключенный между контактами 1 и 3 для компенсации напряжения смещения аналогового компаратора. Это может уменьшить погрешность измерения конденсаторов емкостью выше 40 мкФ. Было обнаружено, что опорное напряжение внутреннего корректирующего напряжения с тем же конденсатором регулирует коэффициент усиления внутреннего опорного измерительного АЦП.
Если испытательный ток превышает ток удержания, тиристор и симистор могут быть обнаружены. Однако некоторые полупроводниковые тиристоры и симисторы имеют более высокие токи срабатывания, чем может обеспечить тестер. Доступный тестовый ток составляет всего около 6 мА!
Материал: пластик
Цвет: как показано на фотографии
Батарея (не входит в комплект): Каскадная батарея 9 В
Руководство:
1. Используйте для ATmega8, ATmega168 или микроконтроллеров.
2. Результаты отображаются на ЖК-дисплее размером 2x16 символов.
3. Управление одной кнопкой, автоматическое отключение.
4. Ток отключения составляет 20 нА, что обеспечивает работу от батареи.
5. Недорогая версия не требует генератора и поддерживает автоматическое отключение. для ATmega168 или версии 1.05k программное обеспечение использует спящий режим для снижения энергопотребления при отсутствии измерений.
6. Автоматическое обнаружение биполярных транзисторов PNP и NPN, N, P-канальных МОП-транзисторов, JFET, диодов, двойных диодов, тиристорных тиристоров.
7. Автоматическое определение расположения контактов.
8. Измерьте коэффициент усиления тока биполярного транзистора и пороговое напряжение эмиттерного перехода.
9. Транзисторы Дарлингтона можно отличить по высокому пороговому напряжению и высокому коэффициенту усиления тока.
10. Обнаружение защитных диодов биполярных транзисторов и МОП-транзисторов.
11. Измерьте пороговое напряжение и емкость затвора МОП-транзистора.
12. Поддержка измерения и отображения сигналов двух сопротивлений, четырех верхних цифр и отображения единиц измерения. Оба конца отображаемого сигнала сопротивления соответствуют номерам подключенных щупов тестера (1–3). Таким образом, потенциометр также можно измерить. Если потенциометр настроен на один его конец, тестер не сможет различить середину и оба конца штифта.
13. Разрешение измерения сопротивления составляет 0,1 Ом, а высокое значение измерения составляет 50 МОм.
14. Конденсатор можно обнаружить и измерить. Четыре верхние цифры и отображение единиц измерения. Значение может быть от 25 пФ (тактовая частота 8 МГц, 50 пФ при тактовой частоте 1 МГц) до 100 мФ. Разрешение может достигать 1 пФ при частоте 8 МГц.
15. Его можно использовать для измерения эквивалентного последовательного сопротивления и емкости конденсаторов емкостью выше 2 мкФ. Разрешение составляет 0,01 Ом, отображаются двузначные значения. Для этой функции требуется флэш-память не менее 16 КБ для ATMEGA (для ATmega168).
16. Покажите знаки правильного направления двух диодов. Кроме того, отображается падение давления в прямом направлении.
17. Светодиод определяется как диод, и прямое падение напряжения намного превышает нормальное. Двойной светодиод распознается как двойной диод.
18. Стабилитрон можно обнаружить, если напряжение обратного пробоя ниже 4,5 В. Это будет выглядеть как два диода и может быть определено только по напряжению. Сигнал щупа, окружающего диод, такой же, в этом случае истинный анод диода можно определить по пороговому напряжению около 700мВ!
19. Измерьте обратную емкость одиночного диода. Биполярные транзисторы также можно измерить, если соединить базу и коллектор или эмиттер.
20. Чтобы узнать подключение полного моста, достаточно одного измерения.
21. Конденсаторы емкостью ниже 25пф обычно не обнаруживаются, но их можно включать параллельно диоду или хотя бы конденсаторы емкостью 25пф параллельно. В этом случае необходимо вычесть часть значения параллельной емкости.
22. Сопротивление ниже 2100 Ом будет измерять индуктивность, если ваш ATMEGA имеет флэш-память не менее 16 КБ. Диапазон будет превышать 20H от 0:01mH, но точность не очень хорошая. Результаты измерений показывают только однокомпонентное соединение.
23. Время проверки составляет около двух секунд. Только измерения емкости и индуктивности займут много времени.
24. Программное обеспечение может установить количество измерений до автоматического отключения питания.
25. Встроенная функция самопроверки и дополнительный сигнал 50 Гц для проверки точности тактовой частоты и ожидания вызова (для ATmega168).
26. Дополнительное оборудование, выходное внутреннее сопротивление порта калибровки оборудования и возможность измерения самопроверки со смещением 0 (для ATmega168). Нужен конденсатор емкостью от 100 нФ до 20 мкФ, подключенный между контактами 1 и 3 для компенсации напряжения смещения аналогового компаратора. Это может уменьшить погрешность измерения конденсаторов емкостью выше 40 мкФ. Было обнаружено, что опорное напряжение внутреннего корректирующего напряжения с тем же конденсатором регулирует коэффициент усиления внутреннего опорного измерительного АЦП.
Если испытательный ток превышает ток удержания, тиристор и симистор могут быть обнаружены. Однако некоторые полупроводниковые тиристоры и симисторы имеют более высокие токи срабатывания, чем может обеспечить тестер. Доступный тестовый ток составляет всего около 6 мА!
Список пакетов1 х тестер транзисторов
Комплектация
1 х тестер транзисторов
- Артикул
- 4722446839
- Тип
- Кабельный тестер
- Интерфейсы
- Нет
- Единиц в одном товаре
- 1
- Страна-изготовитель
- Китай
