тестер

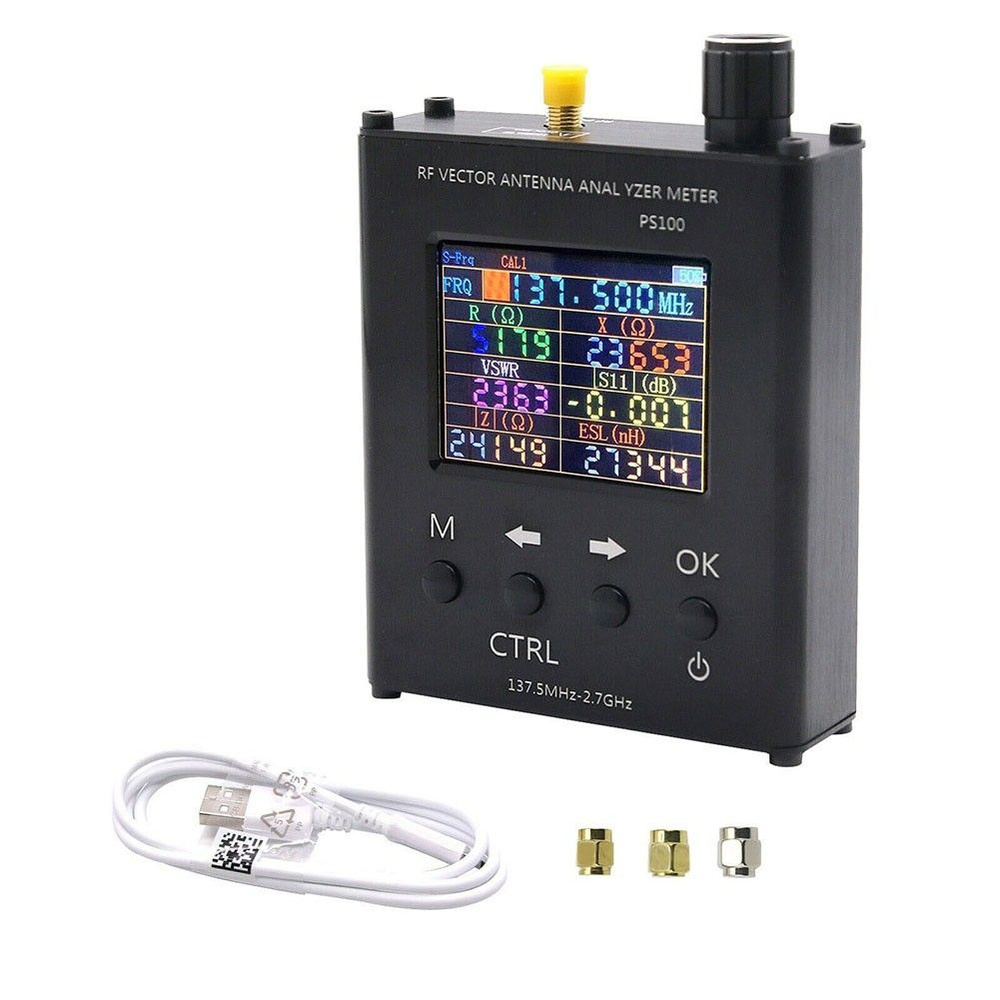

Особенности: * Прибор оснащен четырьмя интерфейсами: одноточечного измерения, сканирования, для просмотра информации и калибровки. * По умолчанию при запуске прибор переходит в режим одноточечного измерения. * Для увеличения срока службы в нем используется корпус из алюминиевого сплава. * Для удобства пользователя параметры калибровки автоматически переключаются в режим пользовательской калибровки. Для обеспечения целостности калибровки прибор оснащен функцией автоматического отключения при возникновении неисправностей и требует, чтобы во время процесса не отключалось питание. * Нажмите и удерживайте клавишу CTRL, одновременно нажимая кнопку питания. * При включении питания нажмите и удерживайте кнопку питания (более 2 секунд); прибор выключится после отпускания кнопки. * При включении питания нажмите и удерживайте кнопку питания (более 2 секунд); прибор выключится после отпускания кнопки. Технические характеристики: Название детали: Анализатор Модель: PS100 Материал: Металл Цвет: Черный размер: прибл. 98 мм × 83 мм × 28 мм Рабочая частота: 137,5 МГц ~ 2700 МГц, шаг частоты: 1 кГц Дисплей: 2,4-дюймовый TFT, разрешение 320 × 240 (QVGA) Потребляемая мощность: <1,5 Вт Ток зарядки: 400 мА Интерфейс зарядки: USB для автоматического отключения питания: Регулируется (5-60 минут) Параметры измерения: импеданс, реактивное сопротивление, для SWR (коэффициент стоячей волны) и для S11 Разрешение: 4-значное значение для измерения частоты, точность: ±10 ppm Разъем: SMA-K Диапазон измерения импеданса 1Ω ~ 1000Ω @ для частоты > 1300 МГц; 1Ω ~ 300Ω @ для частоты > 1300 МГц (абсолютное значение импеданса) для диапазона измерения КСВ 1 ~ 65 @ для частоты > 1300 МГц; 1 ~ 10 @ для частоты > 1300 МГц для S11 (для дБ) диапазон измерения: от 0 дБ до -50 дБ Погрешность (одноточечное измерение) Сопротивление: < Абсолютное значение сопротивления × 5% ± 0,1 Ом (для Z < 200 Ом, & lt; 1,5 ГГц) для КСВ: < Эффективное значение × 10% ± 0,1 для S11: 0,1дБ/5° (от 0 дБ до -10 дБ) (для дБ/°): 1 дБ/10° (от -10 дБ до -20 дБ); 5 дБ/20° (от -20 дБ до -40 дБ) Направленность: < 35 дБ (от 140 МГц до 2 ГГц, после калибровки); < 30 дБ (от 2 ГГц до 2,7 ГГц) Точек сканирования: 280 Выходной уровень: -18 дБм Рабочая температура: от 0°C до 40°C Атмосферное давление: 860 ГПа ~ 1060 ГПа при давлении в ГПа Рекомендации по использованию 1. Для обеспечения точности измерений и калибровки дайте прибору прогреться не менее 15 минут. 2. Рекомендуется использовать радиочастотные кабели и разъемы. 3. Кабели с маркировкой "Калиброванные" можно использовать непосредственно без повторной калибровки. 4. Тестовые кабели влияют на точность измерений; рекомендуется избегать использования слишком длинных тестовых кабелей. 5. перед выполнением измерений или калибровки убедитесь, что в рабочей среде отсутствует сильный сигнал, чтобы избежать неточных результатов. 6. Если вы не знакомы с принципами измерения импеданса, пожалуйста, ознакомьтесь с руководствами и инструкциями по эксплуатации для векторных сетевых анализаторов (VNA); этот прибор работает аналогично однопортовому VNA. Комплект поставки: 1 * Анализатор PS100 1 * Кабель для передачи данных 1 * Руководство пользователя на английском языке Примечание： 1.Реальный цвет изделия может немного отличаться от цвета на фотографиях, представленных на веб-сайте, что обусловлено многими факторами, такими как яркость вашего устройства и освещения. 2.Пожалуйста, допускайте незначительные отклонения данных измерений вручную.
