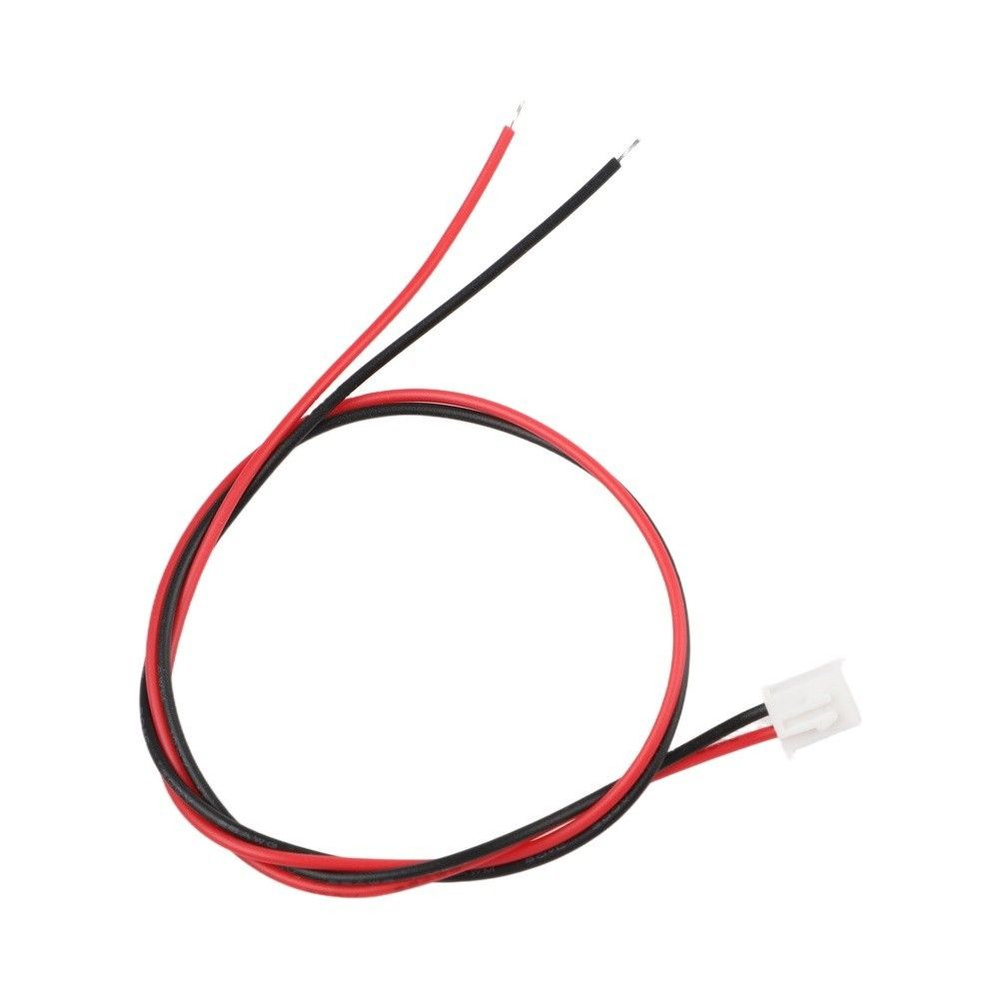

Соединитель

Особенности: * Этот комплект включает в себя проверенную плату драйвера предусилителя пятого поколения и классический 35-мм VU-метр с подсветкой и платой драйвера. Подходит для телефонов, компьютеров, предусилителей, MP3-плееров и других устройств. Напряжение подсветки VU-метра: AC6V-12V; постоянный ток: 500 мкА ±15%; внутреннее сопротивление постоянного тока: 650 Ом ±15%; рабочая температура: -22°C-55°C. * Настройка: Для настройки индикатора используйте генератор сигналов и отрегулируйте выходной сигнал 1 кГц до 0,775 В. Подключите его к сигнальному входу платы драйвера и установите стрелку индикатора на 0 дБ на приборной панели. Для настройки VU-метра подключите аудиосигнал к плате драйвера и отрегулируйте регулируемый резистор на плате драйвера, чтобы синхронизировать громкость и темп, которые вы слышите, со стрелкой; стрелка будет двигаться в умеренном диапазоне. * При подключении кабелей избегайте подключения напряжения подсветки DC12V к неправильному VU-метру, так как ток может повредить головку измерителя. Данное изделие не следует подключать к выходу усилителя, включая автомобильный CD-проигрыватель. * AC 12V — это источник питания. L, G и R — это двухканальные входные клеммы для низкоуровневых сигналов на плате драйвера, используемые для подключения к источникам звука, таким как мобильные телефоны, звуковые карты компьютеров и предусилители. Регулируемый резистор «5K-V» регулирует яркость подсветки. Регулируемые резисторы «50K-1» и «50K-2» управляют амплитудой стрелок 1 и 2 VU-метра соответственно. Технические характеристики: Название детали: Измеритель громкости Материал: ABS, печатная плата Цвет: Как показано на рисунке Размер: Стандартный VU-метр Напряжение подсветки: AC6V-12V Постоянный ток: 500 мкА ±15% Внутреннее сопротивление: 650 Ом ±15% Диапазон калибровки: +5°C Точность: Уровень 5 Рабочая температура: -22°C-55°C Примечание: При подключении кабелей не подключайте напряжение подсветки DC12V к неправильному VU-метру, так как ток повредит измеритель. Инструкции: (см. ниже) 1. Питание осуществляется от сети переменного тока 12 В. (Рекомендуется использовать отдельный трансформатор питания или отдельные обмотки для питания.) 2. L, G, R: Двухканальные низкоуровневые входные клеммы платы драйвера используются для подключения аудиосигнала от мобильных телефонов, компьютерных звуковых карт, предусилителей и других источников звука. При подключении L, GND и R соответствуют левому, заземляющему и правому каналам соответственно. Примечание: Не подключайте к выходным клеммам усилителей мощности, включая автомобильные CD-проигрыватели. 3. Регулируемый резистор «5 кОм» используется для регулировки яркости подсветки. 4. Регулируемые резисторы «50 кОм-1» и «50 кОм-2» регулируют амплитуду стрелок 1 и 2 индикатора уровня звука соответственно. Отладка: (см. ниже) 1. Отладка индикатора уровня звука: Используйте генератор сигналов, настройте выходной сигнал на частоту 1 кГц до 0,775 В, подключите его к сигнальному входу платы драйвера и установите стрелку индикатора уровня звука на 0 дБ на приборной панели. 2. Настройка индикатора громкости: Подключите плату драйвера к аудиосигналу и отрегулируйте регулировочный резистор на плате драйвера так, чтобы громкость и ритм звука, который вы слышите, синхронизировались с указателем, а амплитуда колебаний указателя была умеренной. Комплектация: 2 x индикатора громкости, 1 x плата драйвера, 1 x соединительный кабель. Примечание: 1. Реальный цвет изделия может немного отличаться от изображений, показанных на веб-сайте, из-за многих факторов, таких как яркость вашего монитора и освещение. 2. Пожалуйста, допускайте небольшое отклонение при ручном измерении данных.
