Симистор Q2004L4

Симистор Q2004L4

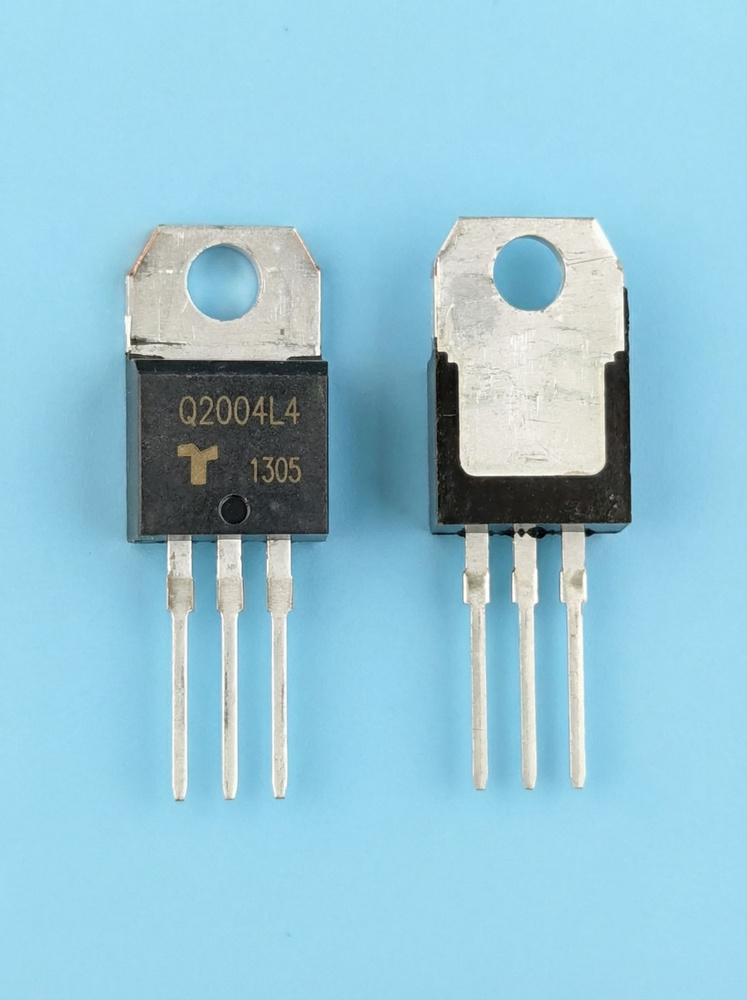

Корпус TO220

Эти управляемые симисторы представляют собой часть широкой линейки двунаправленных полупроводниковых приборов. Устройства имеют номинальный ток от 0,8 А до 35 А и напряжение от 200 В до 1000 В.

Симистор может переходить из блокирующего состояния в проводящее по команде затвора для любой полярности приложенного напряжения и предназначен для коммутации переменного тока и управления фазой, например, для регулирования скорости и температуры, управления освещением и статическими реле переключения. Запускающий сигнал обычно подаётся между затвором и MT1.

Предлагаются изолированные корпуса с внутренней конструкцией, в которой корпус или крепёжный выступ электрически изолированы от полупроводникового кристалла. Эта особенность упрощает использование недорогих методов сборки и упаковки. Доступна упаковка в виде ленты и катушки. Смотрите раздел «Варианты упаковки» в этом каталоге.

Все симисторы имеют переходы, пассивированные стеклом, что обеспечивает долгосрочную надёжность устройства и стабильность параметров. Переходы, пассивированные стеклом от Teccor, представляют собой прочный и надёжный барьер против загрязнения переходов.

Варианты устройств, описанные в этом техническом описании, доступны для индивидуальных проектов. Для получения дополнительной информации обратитесь на завод-изготовитель.



Особые условия тестирования:

 di/dt — максимальная скорость изменения тока в проводящем состоянии; IGT = 200 мА при времени нарастания ≤0,1 мкс.

 dv/dt — критическая скорость нарастания напряжения в выключенном состоянии при номинальном напряжении VDRM и разомкнутом затворе.

 dv/dt(c) — критическая скорость нарастания коммутационного напряжения при номинальных значениях VDRM и IT(RMS), коммутирующий ток di/dt = 0,54 номинального значения IT(RMS)/мс; затвор обесточен.

 I²t — среднеквадратичный ток (не повторяющийся) в проводящем состоянии в течение периода 8,3 мс для предохранителя.

 IDRM — пиковый ток в выключенном состоянии, затвор открыт; VDRM — максимальное номинальное значение.

 IGT — постоянный ток запуска затвора в определённых рабочих квадрантах; VD = 12 В постоянного тока.

 IGTM — пиковый пусковой ток затвора.

 IH — удерживающий ток (постоянный); затвор открыт.

 IT(RMS) — среднеквадратичное значение тока в проводящем состоянии при угле проводимости 360°.

 ITSM — максимальный одноцикловый бросок тока.

 PG(AV) — средняя рассеиваемая мощность затвора.

 PGM — пиковая рассеиваемая мощность затвора; IGT ≤ IGTM.

 tgt — время включения с управлением от затвора; IGT = 200 мА со временем нарастания 0,1 мкс.

VDRM — повторяющееся максимальное напряжение в блокирующем состоянии.

VGT — постоянное напряжение срабатывания затвора; VD = 12 В постоянного тока; RL = 60 Ом.

VTM — максимальное напряжение в открытом состоянии при максимальном номинальном среднеквадратичном токе.

Общие примечания:

 Все измерения производятся на частоте 60 Гц при резистивной нагрузке и температуре окружающей среды +25 °C, если не указано иное.

 Диапазон рабочих температур (TJ) составляет от -65 °C до +125 °C для TO-92, от -25 °C до +125 °C для Fastpak и от -40 °C до +125 °C для всех остальных устройств.

 Диапазон температур хранения (TS) составляет от -65 °C до +150 °C для TO-92, от -40 °C до +150 °C для TO-202 и от -40 °C до +125 °C для всех остальных устройств.

 Температура пайки выводов не должна превышать 230 °C в течение максимум 10 секунд на расстоянии не менее 1/16 дюйма (1,59 мм) от корпуса.

 Температура корпуса (TC) измеряется так, как показано на чертежах габаритных размеров. Смотрите раздел «Размеры упаковки» в этом каталоге.
