Симистор MAC97A6 #1
Постоплата

Симистор MAC97A6

Задать вопрос
О товаре
Перейти к описанию
Тип
Активные электронные компоненты
Тип корпуса для электрокомпонентов
Стандартный
Вид активного компонента
Симисторы
Номинальное напряжение, В
500
Количество в упаковке, шт
1
101 ₽
Магазин
Подписаться
IC24DN
Перейти
4.8
Чат
Заказы
10.9 K
О магазине

Описание

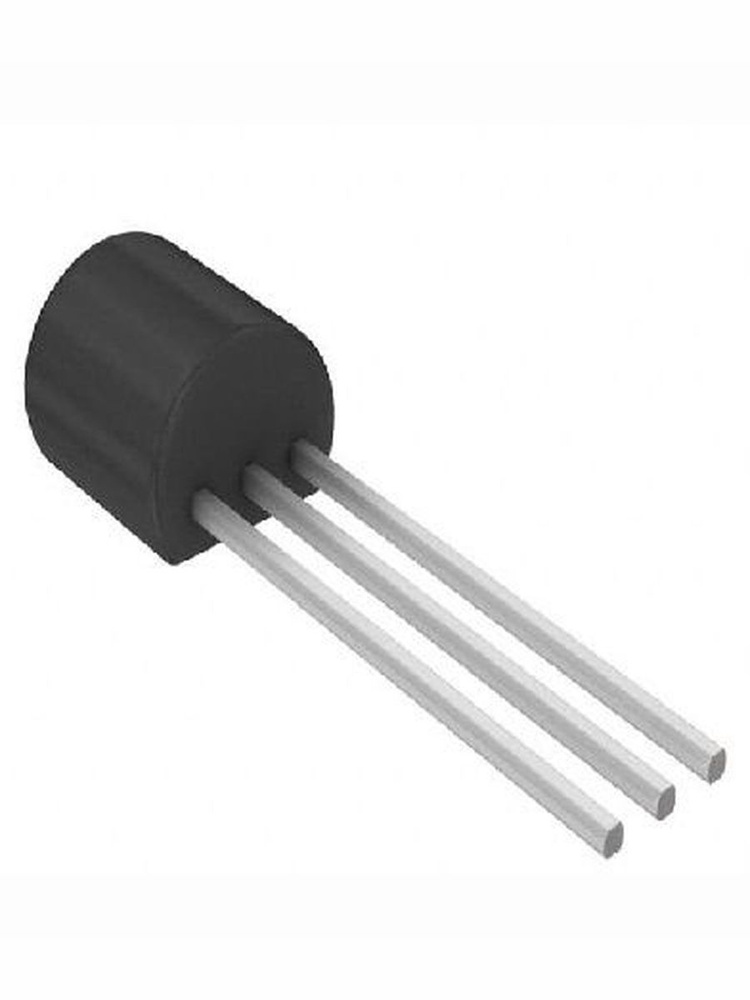

Симистор MAC97A6

Корпус TO92 (SC-43)

1. Общая классификация и архитектура
  • Тип устройства: Триодный симметричный тиристор (симистор) с динисторной структурой запуска.
  • Принцип работы: Управляемый полупроводниковый ключ, способный проводить ток в обоих направлениях при подаче управляющего импульса на затвор.
  • Особенность: Маломощный симистор, предназначенный для коммутации небольших токов в цепях переменного тока.
2. Предельные эксплуатационные параметры (Absolute Maximum Ratings)
  • Максимальное повторяющееся напряжение в закрытом состоянии (VDRM / VRRM): 400 В (для обеих полярностей).
  • Пиковое неповторяющееся напряжение (VDSM / VRSM): 500 В.
  • Средний ток в открытом состоянии (IT(AV)): 0.8 А (действующее значение при TC = 85°C).
  • Ударный (неповторяющийся) ток в открытом состоянии (ITSM): 8.0 А (пиковое значение, длительность 10 мс, синусоидальная волна).
  • Максимальный ток затвора (IGM): 1.0 А (пиковое).
  • Мощность рассеяния (PTOT): 0.6 Вт при TA = 25°C (ограничено корпусом TO-92).
  • Диапазон температуры перехода (TJ): от -40°C до +125°C.
3. Статические характеристики
  • Напряжение в открытом состоянии (VTM):
    • Максимум: 2.0 В (при IT = 0.8 А, IGT = 30 мА).
    • Типовое: 1.7 В.
  • Ток удержания (IH): 10 мА (максимум). Минимальный анодный ток, необходимый для поддержания симистора в открытом состоянии после снятия управляющего сигнала.
  • Ток включения (IGT):
    • Максимум: 10 мА (гарантированное включение для всех экземпляров при любых условиях в рабочем диапазоне температур).
    • Типовое: 5 мА.
4. Динамические характеристики
  • Критическая скорость нарастания напряжения в закрытом состоянии (dV/dt): 10 В/мкс (мин.). Способность выдерживать быстрые скачки напряжения без самопроизвольного включения.
  • Критическая скорость нарастания тока в открытом состоянии (di/dt): 5 А/мкс (макс.). Максимально допустимая скорость нарастания тока при включении.
5. Параметры управления затвором
  • Напряжение включения затвора (VGT): 1.5 В (максимум). Минимальное напряжение на затворе относительно MT1, необходимое для запуска.
  • Ток включения затвора (IGT): 10 мА (макс., для гарантированного срабатывания).
  • Напряжение отпирания (Trigger Voltage): Порог срабатывания внутреннего динистора, приводящего к включению симистора.
  • Чувствительность к полярности: Может запускаться как положительным, так и отрицательным током затвора относительно вывода MT1 (основной терминал 1).
6. Тепловые параметры
  • Корпус: TO-92 (SC-43), пластиковый, малогабаритный. Очень ограниченная способность к рассеиванию тепла.
  • Тепловое сопротивление переход-среда (RθJA): 150 °C/Вт (типовое). Высокое значение, требует осторожности при нагрузке.
7. Рекомендации для стабильной и надежной работы
  • Тепловой режим (критично): Корпус TO-92 допускает очень малую рассеиваемую мощность (0.6 Вт). При токе 0.8 А и падении 2 В рассеиваемая мощность составит 1.6 Вт, что в 2.5 раза превышает абсолютный максимум. Фактический непрерывный рабочий ток не должен превышать 0.2–0.3 А при комнатной температуре без дополнительного охлаждения. Для больших токов обязателен теплоотвод (радиатор) или импульсный режим работы.
  • Снабберная цепь (Snubber): При коммутации индуктивных нагрузок (реле, трансформаторы, двигатели) обязательна установка RC-снабберной цепи между выводами MT1 и MT2 для ограничения скорости нарастания напряжения (dV/dt) и подавления коммутационных помех. Типовые значения: резистор 100 Ом, конденсатор 0.01 – 0.1 мкФ.
  • Ограничение тока затвора: Цепь управления затвором должна содержать токоограничивающий резистор. Его номинал выбирается исходя из напряжения управления и требуемого тока IGT (например, 10–100 Ом при управлении от 5 В).
  • Защита от помех: Чувствительный затвор должен быть защищен от наводок. Рекомендуется подключение резистора (1–10 кОм) между затвором и MT1, а также использование ферритовой бусины на выводе затвора в «грязных» схемах.
  • Распиновка (TO-92, вид со стороны выводов, меткой вверх):
    • Левый вывод: MT2 (Main Terminal 2).
    • Центральный вывод: Затвор (Gate).
    • Правый вывод: MT1 (Main Terminal 1).
  • Область применения: Управление маломощными нагрузками в бытовой технике: цепи подсветки, маломощные двигатели (вентиляторы), управление реле, диммеры для ламп накаливания малой мощности, схемы управления в блоках питания.

Состав комплекта

1 шт. Симистор MAC97A6

Комплектация

1 шт. Симистор MAC97A6

#Симистор
#MAC97A6
#TO92

Характеристики

Артикул
1914643479
Тип
Активные электронные компоненты
Тип корпуса для электрокомпонентов
Стандартный
Вид активного компонента
Симисторы
Номинальное напряжение, В
500
Количество в упаковке, шт
1
Размеры, мм
20x5x4
Вес товара, г
0.5
Страна-изготовитель
Китай
Гарантия
7 дней
