Симистор BTA41-800B

Симистор BTA41-800B

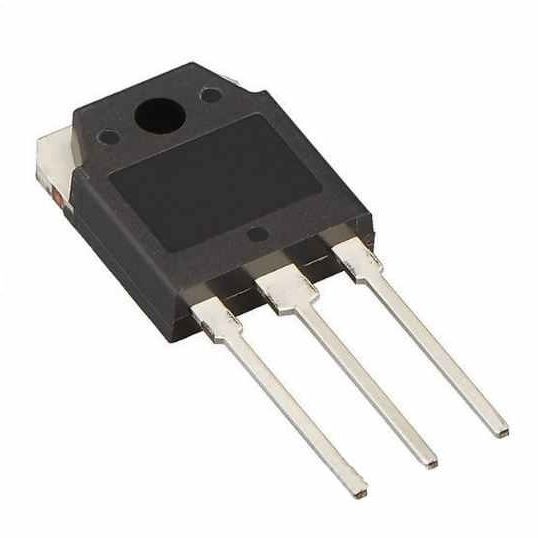

Корпус TO-3P

Общие характеристики

• Тип устройства: Четырехквадрантный (4Q) симистор (биполярный) для переменного тока .
• Корпус: TO-3P (TO-247-3, изолированный) — для сквозного монтажа .
• Статус: Активен (Active), производится большинством брендов .

Предельные и силовые параметры

• Максимальное обратное повторяющееся напряжение (V_DRM / V_RRM): 800 В .
• Среднеквадратичный ток в открытом состоянии (I_T(RMS)): 40 А .
• Максимальный ударный ток (I_TSM): 400 А ... 420 А (длительностью 10 мс / 20 мс) .
• Максимальная рассеиваемая мощность (P_tot): 1 Вт (управляющего электрода) / до 40 Вт (силовой) .

Параметры управления и коммутации

• Ток отпирания (I_GT): 50 мА (для I, II, III квадрантов) / 70 мА (для IV квадранта) .
• Напряжение отпирания (V_GT): 1.3 В ... 1.5 В .
• Ток удержания (I_H): 60 мА ... 80 мА .
• Критическая скорость нарастания напряжения (dV/dt): 1000 В/мкс (высокая помехоустойчивость) .
• Прямое падение напряжения (V_TM): 1.4 В ... 1.55 В (при I_T = 80 А)

Температурные параметры (важно для расчета радиатора)

• Диапазон рабочих температур (T_j): от -40°C до +125°C (по некоторым данным до +150°C) .
• Температура хранения (T_stg): от -40°C до +150°C.
• Тепловое сопротивление переход-корпус (R_th(j-c)): 0.4 °C/Вт (типовое значение).
• Корпус: Изолированный (isolated), что упрощает монтаж на радиатор .

Важно: При токе 40 А и падении напряжения 1.5 В на приборе выделяется около 60 Вт тепла. Работа без радиатора невозможна даже на половине мощности . Для отвода тепла требуется массивный алюминиевый радиатор и термопаста.

Назначение выводов (TO-3P)

• Вывод 1 (T1 / A1): Первый вывод силовой цепи (обычно подключается к нагрузке или фазе).
• Вывод 2 (T2 / A2): Второй вывод силовой цепи (обычно подключается к фазе или нейтрали).
• Вывод 3 (G): Управляющий электрод (Gate). Подача короткого положительного или отрицательного импульса открывает симистор.
• Металлическая пластина (Mounting Tab): Изолирована от кристалла и обычно подключается к GND или остается свободной.

Для чего применяется (Области применения)

Благодаря высокому току (40 А) и напряжению (800 В), этот симистор используется для управления мощными нагрузками в промышленности и бытовой технике :

• Управление электродвигателями: Регулировка скорости мощных вентиляторов, компрессоров холодильников и кондиционеров, электроинструмент .
• Системы нагрева: Управление мощными ТЭНами в электроплитах, духовых шкафах, проточных водонагревателях и промышленных печах (в режиме "включено/выключено" или фазовом регулировании) .
• Статические реле и переключатели: Замена громоздких контакторов и реле для коммутации мощных нагрузок (например, пуск освещения стадионов, рекламных щитов) .
• Коррекция коэффициента мощности: Управление конденсаторными батареями в промышленных установках.
