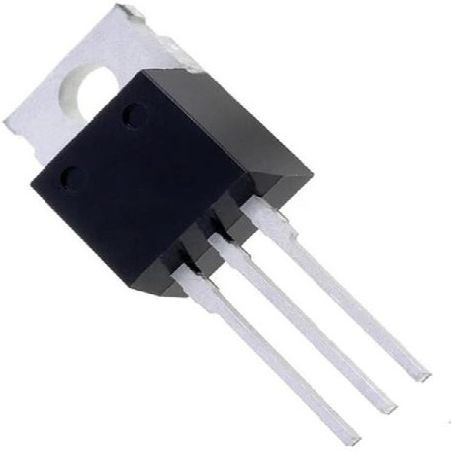

Симистор BTA316-800B

Симистор BTA316-800B

Корпус TO220

VDRM — Повторяющееся пиковое напряжение в закрытом состоянии: 800 В

IT(RMS) — Среднеквадратичный ток в открытом состоянии:

  • Полная синусоида; Tmb ≤ 101 °C; см. рис. 1, 2, 3 — 16 А

  • Полная синусоида; начальная температура перехода Tj = 25 °C; tp = 20 мс; см. рис. 4, 5 — 140 А

ITSM — Неповторяющийся пиковый ток в открытом состоянии:

  • Полная синусоида; начальная температура перехода Tj = 25 °C; tp = 16,7 мс — 150 А

Tj — Температура перехода: 125 °C

Статические характеристики:

- VD = 12 В; IT = 0,1 А; T2+ G+; Tj = 25 °C; см. рис. 7 — 2–50 мА

- IGT — Ток срабатывания управляющего электрода:

  VD = 12 В; IT = 0,1 А; T2+ G-; Tj = 25 °C; см. рис. 7 — 2–50 мА
