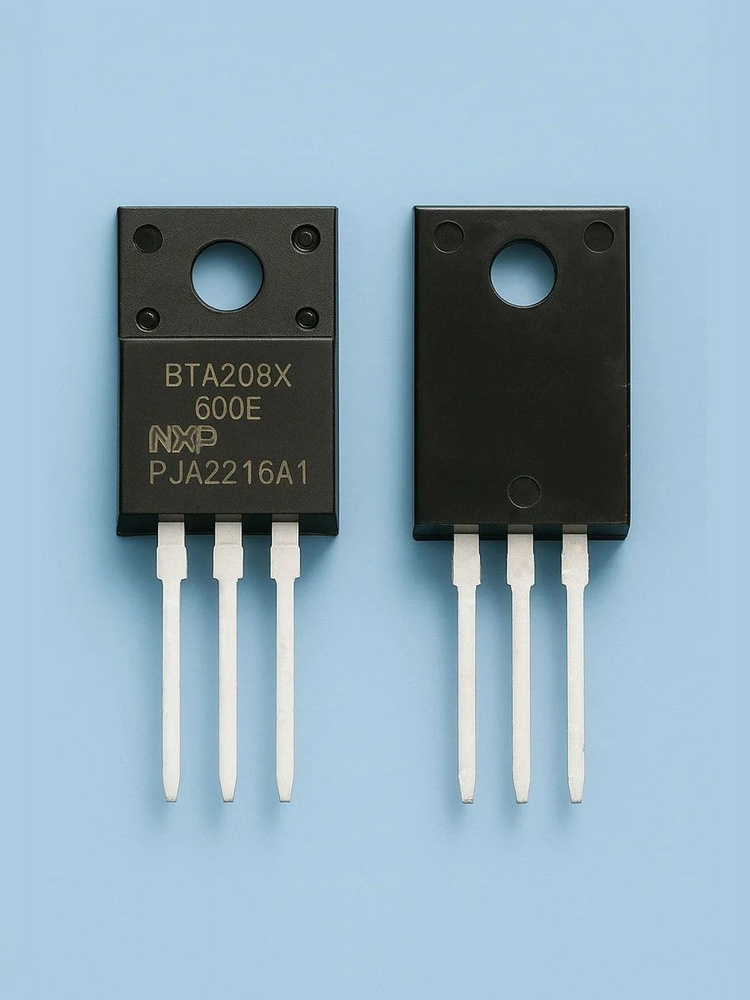

Симистор BTA208X-600E

Симистор BTA208X-600E

Корпус TO220F

BTA208X-600E — это симистор с изолированным корпусом TO-220F, предназначенный для управления мощной нагрузкой в сетях переменного тока. Его ключевые особенности — высокий рабочий ток, хорошая устойчивость к помехам (высокий dV/dt и dI/dt) и изолированный корпус, который позволяет монтировать его на радиатор без изолирующей прокладки.

Предельные параметры (Absolute Maximum Ratings)

• Повторяющееся импульсное напряжение в закрытом состоянии, Vdrm / Vrrm: 600 V
• Напряжение в открытом состоянии, Vtm (при ITM): < 1.7 V
• Средний ток в открытом состоянии, IT(AV): 8 A (эффективное значение для синусоиды)
• Пиковый ток неуправляемого включения, ITSM:
  • 80 A (для синусоидальной волны длительностью 10 мс)
  • 85 A (для полусинусоиды длительностью 10 мс)
• Ток удержания, Ih: < 35 mA (типичное значение)
• Ток запуска, Igt: 35 mA (максимальное значение, необходимо для надежного включения)
• Мощность рассеяния, Ptot: 50 W
• Температура перехода, Tj: -40°C до +125°C
• Температура хранения, Tstg: -40°C до +150°C

2. Параметры управления (Gate Triggering Parameters)

• Напряжение запуска, Vgt: < 1.3 V (максимальное)
• Ток запуска, Igt: 35 mA (максимальный)
• Ток удержания, Ih: < 35 mA (типичный)
  • Пояснение: Для включения симистора на управляющий электрод необходимо подать импульс тока не менее Igt при напряжении не более Vgt. После включения симистор останется открытым, пока основной ток через него не упадет ниже значения Ih.

3. Динамические параметры (Critical Rate Parameters)

Эти параметры критически важны для устойчивой работы в реальных цепях.

• Критическая скорость нарастания напряжения в закрытом состоянии, dV/dt: > 1000 V/µs
  • Что это значит: Высокое значение означает, что симистор устойчив к ложным включениям из-за резких скачков напряжения в сети.
• Критическая скорость нарастания тока в открытом состоянии, dI/dt: > 50 A/µs
  • Что это значит: Показывает, как быстро симистор может включиться и принять на себя полный ток без повреждения.

4. Тепловые параметры (Thermal Parameters)

• Тепловое сопротивление переход-корпус, Rthj-case: 1.92 °C/W
• Тепловое сопротивление переход-окружающая среда, Rthj-amb: 60 °C/W (без радиатора)
• Максимальная температура пайки выводов: 260 °C в течение 10 секунд

Схема включения и рекомендации по использованию

Для надежной работы симистора, особенно на индуктивную нагрузку, обязательно используйте Snubber-цепь (демпфирующую RC-цепь) и варистор.

• Snubber-цепь (R-C цепь): Подавляет выбросы напряжения при коммутации индуктивной нагрузки (например, двигателей, трансформаторов) и защищает от превышения dV/dt.
• Варистор (MOV): Защищает от высоковольтных импульсных помех в сети (например, от удара молнии).
• Оптопара симистора (OptoTriac): Для гальванической развязки цепи управления от силовой сети. Для BTA208X-600E подойдет, например, MOC3063 или MOC3083 (со встроенным детектором нуля).

Типовая схема подключения: Микроконтроллер -> Резистор -> Оптопара симистора -> Резистор -> Управляющий вывод BTA208X-600E -> Snubber-цепь параллельно нагрузке

Аналоги и замены

Прямые аналоги с похожими параметрами и таким же изолированным корпусом:

• BTA208S-600E — тот же чип, но в корпусе TO-218 (более мощный).
• BTA16-600BW (от STMicroelectronics) — очень популярный аналог на 16А.
• BT138-600E (от NXP) — на 12А.
• T810-8G-TR (от STMicroelectronics) — логический (чувствительный) симистор, которым может управлять микроконтроллер напрямую.

Корпус TO-220F — это полностью изолированная (пластиковая) версия стандартного TO-220. Металлическая пластина с монтажным отверстием не имеет электрического контакта с кристаллом симистора. Это позволяет:

• Крепить его на радиатор без изолирующей прокладки.
• Упростить монтаж и улучшить тепловой контакт.
