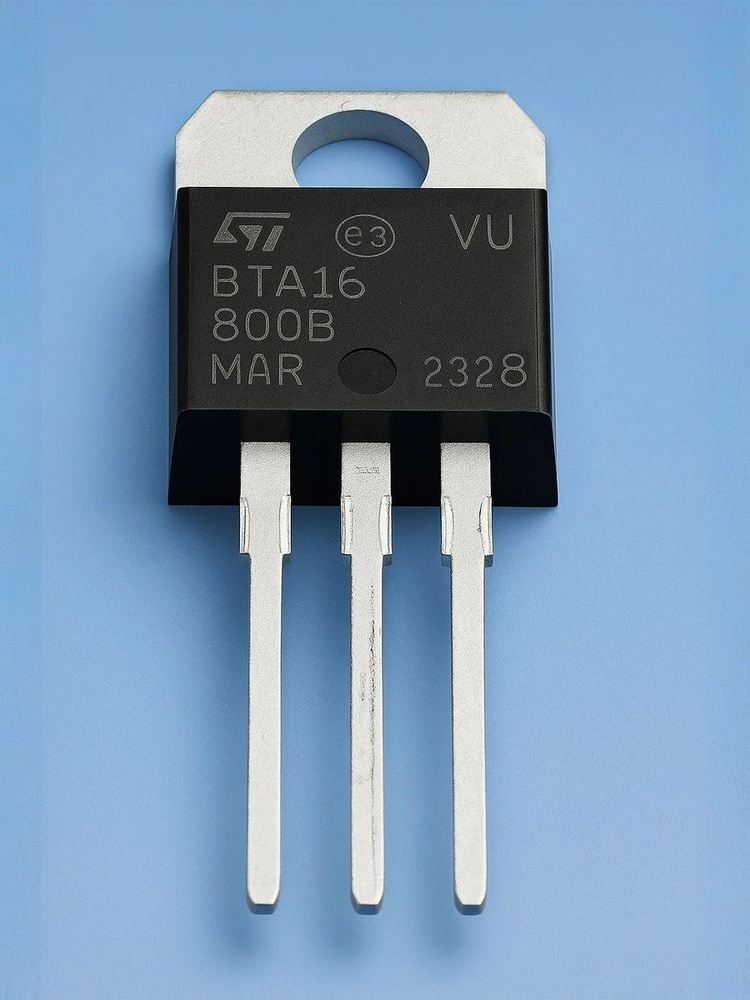

Симистор BTA16-800B

Симистор BTA16-800B

Корпус TO220

BTA16-800B — это мощный изолированный симистор (триак), предназначенный для коммутации нагрузок в сетях переменного тока. Модель рассчитана на рабочее напряжение 800 В и ток 16 А. Ключевая особенность — изолированный корпус, позволяющий монтировать его на общий радиатор без изолирующих прокладок.

Ключевые предельные параметры (Absolute Maximum Ratings)

1. Напряжения:

• Повторяющееся импульсное напряжение в закрытом состоянии, VDRM / VRRM: 800 В
• Напряжение в открытом состоянии, VTM (при ITM = 16 А):
  • Максимальное: 1.55 В

2. Токи:

• Средний ток в открытом состоянии (при Tc=85°C), IT(RMS): 16 А
• Повторяющийся импульсный ток в открытом состоянии, ITSM: 128 А (длительность импульса 10 мс)
• Ток управления затвором, IGM: 2 А (пиковый)

3. Мощность и температуры:

• Рассеиваемая мощность (при Tc = 85°C), Ptot: Рассчитывается исходя из VTM × IT(RMS)
• Температура перехода, Tj: от -40 °C до +125 °C
• Температура хранения, Tstg: от -40 °C до +125 °C

Электрические характеристики (Static)

1. Параметры управления:

• Ток управления включением, IGT: 35 мА (макс.)
• Напряжение управления включением, VGT: 1.5 В (макс.)
• Ток удержания, IH: 35 мА (макс.)

2. Критическая скорость нарастания напряжения:

• Минимальная скорость нарастания напряжения, (dV/dt)c: 50 В/мкс (мин.)

3. Тепловые параметры:

• Тепловое сопротивление переход-корпус, Rth(j-c): 1.67 °C/Вт
• Тепловое сопротивление переход-среда, Rth(j-a): 60 °C/Вт

Корпус TO-220

• Название: TO-220 (изолированная версия)
• Особенность: Пластиковый корпус с изоляцией между монтажной пластиной и выводом MT1. Позволяет монтировать на радиатор без изолирующей прокладки.
• Распиновка (вид со стороны выводов):
  • Main Terminal 1 (MT1) или A1
  • Main Terminal 2 (MT2) или A2
  • Gate (G) (Управляющий электрод)

Типовые области применения

• Регуляторы мощности (диммеры) для мощных ламп накаливания
• Управление двигателями переменного тока (вентиляторы, насосы, компрессоры)
• Твердотельные реле (SSR) промышленного назначения
• Системы контроля температуры (управление мощными ТЭНами)
• Пусковые устройства для электродвигателей
• Стабилизаторы напряжения

Особенности и рекомендации по применению

1. Схемы управления:

• Для надежного включения требуются мощные симисторные оптопары (MOC3052, MOC3062, MOC3082) или специализированные драйверы
• Рекомендуется использовать последовательный резистор 100-360 Ом между оптопарой и затвором симистора

2. Защита:

• RC-снабберная цепь между MT1 и MT2 для подавления помех и предотвращения ложных срабатываний
• Варистор на входе питания для защиты от перенапряжений
• Быстродействующий предохранитель с номиналом 16-20 А

3. Охлаждение:

• При работе на токах свыше 3-4 А обязательно использование радиатора
• Максимальная рабочая температура перехода: +125°C
• Рекомендуется использовать термопасту для улучшения теплового контакта

Аналоги

• BTB16-800BW (неизолированный корпус)
• TIC246M
• MAC15A8
• BTA16-800CW (более чувствительная версия с IGT = 15 мА)

Важно: При работе с сетевым напряжением (~220 В) и большими токами соблюдайте правила электробезопасности. Правильный подбор снабберной цепи и радиатора — залог надежной работы симистора. Для индуктивных нагрузок (двигатели) требования к защите особенно критичны.
