Код товара: 1634218673

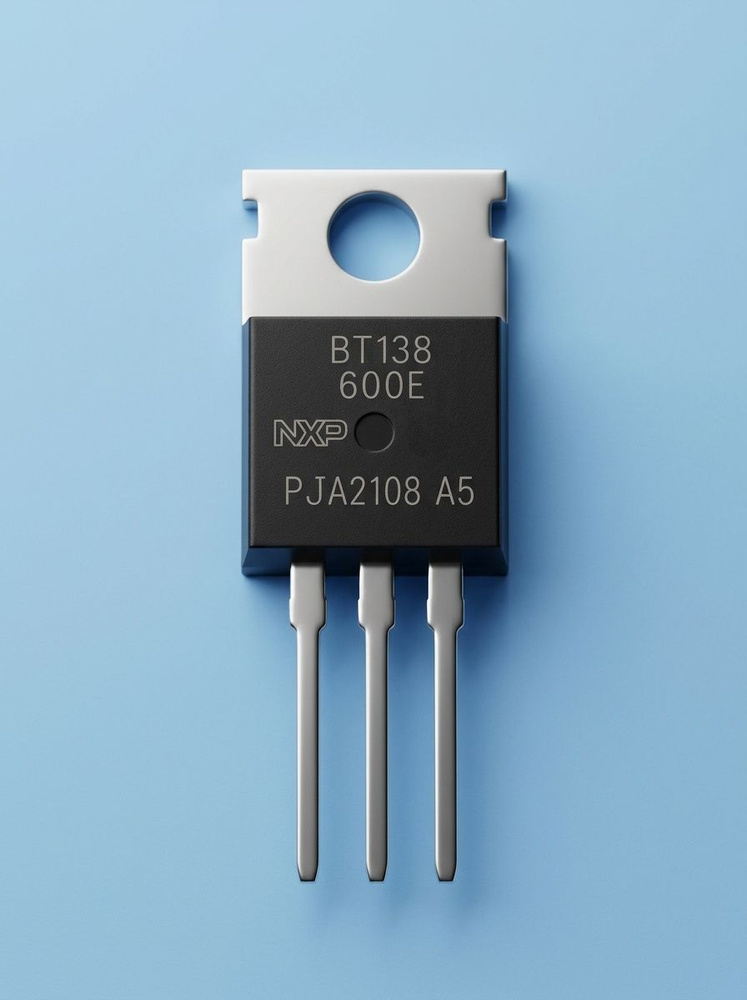

Симистор BT138-600E #1
Постоплата
Цена что надо

Симистор BT138-600E

Задать вопрос
О товаре
Перейти к описанию
Тип
Активные электронные компоненты
Тип корпуса для электрокомпонентов
Стандартный
Вид активного компонента
Транзисторы, транзисторные сборки и модули
Количество в упаковке, шт
1
Размеры, мм
10.3x4.7x9.4
201 ₽
Магазин
Подписаться
IC24DN
Перейти
4.8
Чат
Заказы
10.9 K
О магазине

Другие предложения от продавцов на Ozon Россия

Описание

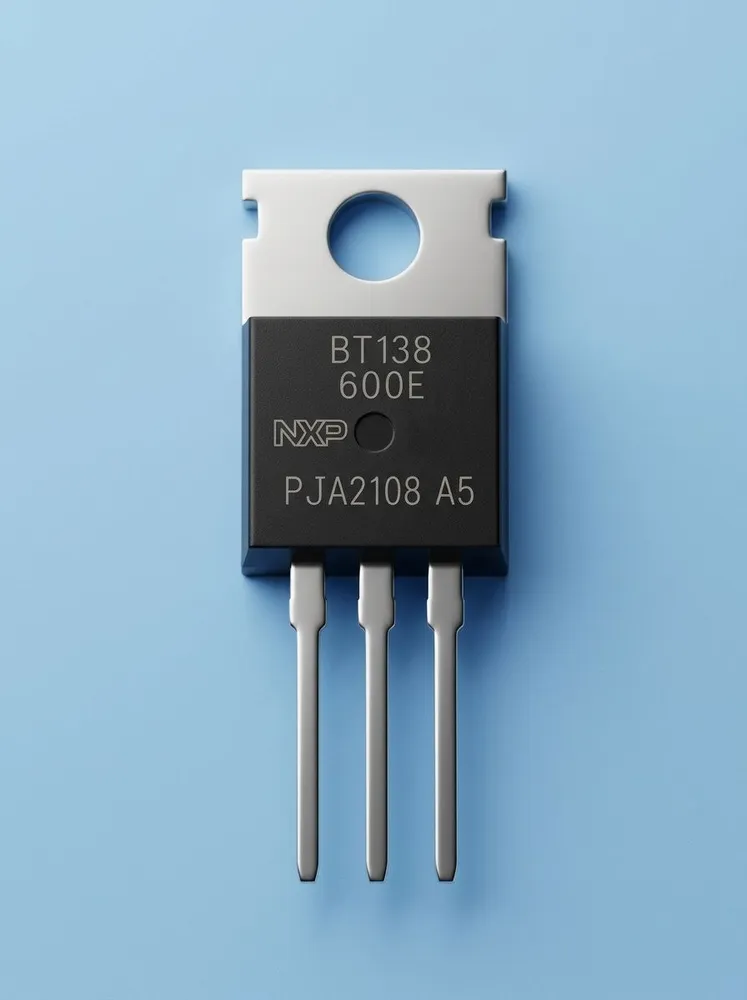

Симистор BT138-600E

Корпус TO220

Основные параметры
  • Тип: Симистор (TRIAC), чувствительный (логический) затвор, 4-квадрантный
  • Корпус: TO-220AB (также обозначается как SOT78)
  • Максимальное повторяющееся напряжение (VDRM): 600 В
  • Максимальный действующий ток (IT(RMS)): 12 А
  • Неповторяющийся импульсный ток (ITSM): 95 А (при 50 Гц) / 105 А (при 60 Гц)
  • Напряжение в открытом состоянии (VTM): 1.65 В (макс.)
  • Отпирающий ток управления (IGT):
    • Квадранты I–III: 10 мА (макс.)
    • Квадрант IV: 25 мА (макс.)
  • Отпирающее напряжение управления (VGT): 1.5 В (макс.)
  • Ток удержания (IH): 30 мА (макс.)
  • Критическая скорость нарастания напряжения (dV/dt): 10 В/мкс (мин.)
  • Рабочая температура (Tj): от -40°C до +125°C
Назначение выводов (цоколевка) TO-220AB

Вид на маркированную сторону корпуса, выводы вниз:
  • T1 (MT1) — Основной вывод 1
  • G (Gate) — Управляющий электрод
  • T2 (MT2) — Основной вывод 2 (соединён с теплоотводящим фланцем)
Область применения

Благодаря чувствительному затвору (низкий ток управления) и высокой нагрузочной способности, симистор используется в:
  • Регуляторы мощности (диммеры для ламп 230 В)
  • Управление двигателями (пылесосы, стиральные машины, электроинструмент)
  • Твердотельные реле (SSR)
  • Системы нагрева и индукционные моторы
⚠️ Важно
  • Чувствительный затвор: Низкий ток управления (10 мА) позволяет подключать симистор напрямую к микроконтроллерам и логическим схемам.
  • Теплоотвод: Для работы на максимальном токе (12 А) обязательна установка на радиатор с теплопроводящей пастой. Тепловое сопротивление переход-корпус (Rth j-c) составляет 3.31 °C/Вт.

Состав комплекта

1 шт. Симистор BT136-800E

Комплектация

1 шт. Симистор BT138-600E

#Симистор
#BT138_600E
#TO220

Характеристики

Артикул
1634218673
Тип
Активные электронные компоненты
Тип корпуса для электрокомпонентов
Стандартный
Вид активного компонента
Транзисторы, транзисторные сборки и модули
Количество в упаковке, шт
1
Размеры, мм
10.3x4.7x9.4
Вес товара, г
2
Страна-изготовитель
Китай
Гарантия
7 дней
