Сетевой кабель питания

В заключение: все вышеперечисленные инструменты программирования можно использовать для чтения и записи ЭБУ, но они различаются по охвату ЭБУ и методу чтения/записи. Нет никаких ограничений по модели и году выпуска автомобиля при использовании стенда для чтения/записи данных. Но если вам нужно читать и записывать данные с чипов и коробок передач, вам потребуется программа для прошивки. Минус: требуется разборка. Стенд не охватывает чипы и коробки передач, а OBD плохо работает для чтения/записи коробок передач. Поэтому лучше проверить ЭБУ/коробку передач/чип перед покупкой.

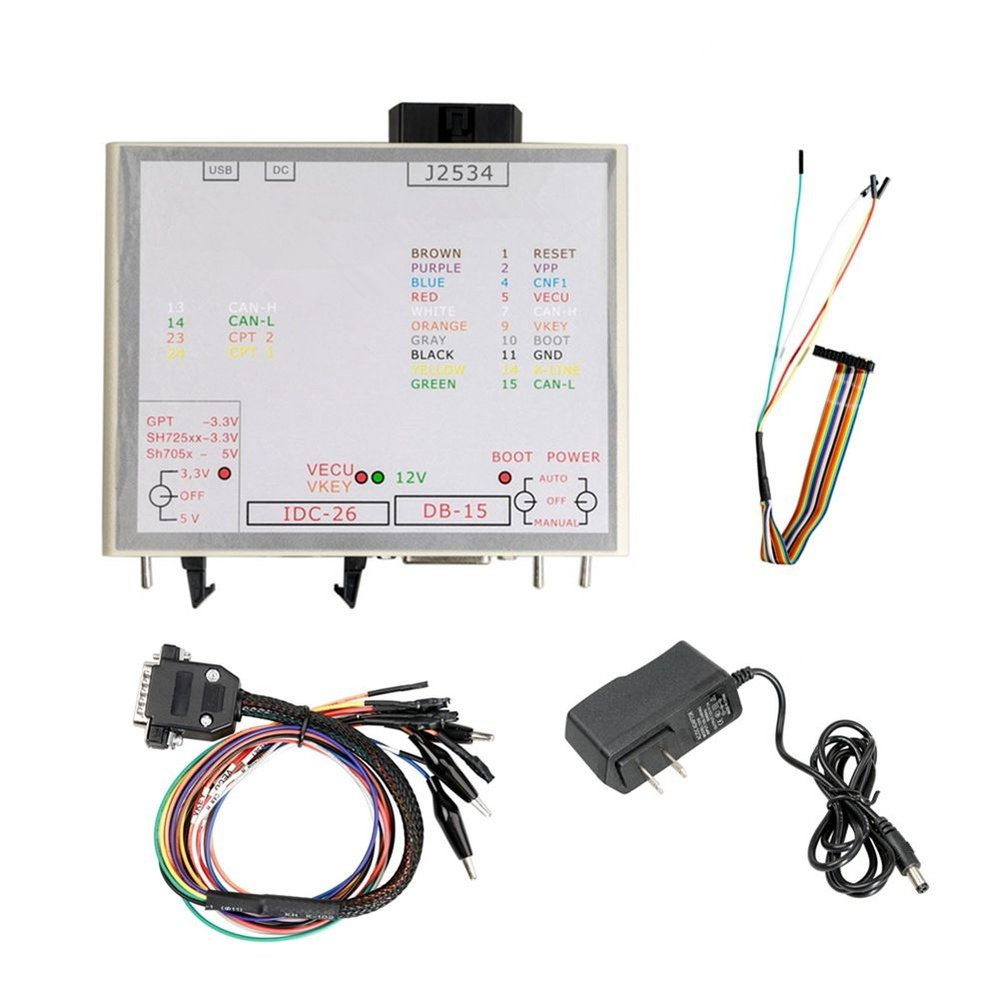

Проверьте список автомобилей на соответствующей странице товара. Инструмент оснащен многоцелевыми разъемами, которые позволяют гибко устанавливать соединения: USB: предназначен для подключения к компьютеру. Его необходимо подключать, когда включен встроенный преобразователь USB-UART; для обновления программного обеспечения PowerBox; при перепрограммировании процессоров Renesas;
DC: предназначен для питания встроенной схемы, а также подключенного ЭБУ. Рекомендуется использовать только качественные устройства с выходным напряжением 12 В. При чтении пароля, если это невозможно в автомобиле, следует учитывать, что высоковольтные преобразователи в ЭБУ потребляют довольно большой ток на начальном этапе, что может активировать защитный механизм или даже привести к повреждению блока питания;
J2534 (OBD-II-F): предназначен для подключения одноименного интерфейса к OBD-II; DB-15: предназначен для подключения к основному разъему ЭБУ. Рекомендуется использовать кабели 14P600KT02, 14P600KT03 или аналогичные; IDC-26: предназначен для прямого подключения к плате ЭБУ или через адаптер к специальному разъему. Рекомендуется использовать кабель 14P600KT06 или аналогичный для Tricore GPT. Рекомендуется использовать программное обеспечение Flash Development Toolkit для прошивки процессоров Renesas.
Управление: Инструмент имеет 3 переключателя для работы в различных режимах. POWER: управление питанием. Инструмент имеет три режима подачи питания на ЭБУ: ВЫКЛ. позволяет отключить все сигналы питания и управления от разъемов IDC-26 и DB-15; РУЧНОЙ режим подает питание на клеммы VECU и VKEY, а также на управляющие выходы в зависимости от выбранной тактики; АВТО, автоматическое управление. В этом режиме питание контролируется программой загрузки с сигналом L-Line (15-контактный OBD-II).

Тип вилки: вилка стандарта США, подходит для Канады, Индии, Мексики, Таиланда, США, Филиппин, Тайваня и т. д.
Материал: пластик
Цвет: как показано на рисунке
Описание:
В автоматическом режиме совместим с программами загрузки, использующими:
BOOT-OEM12, 12-контактный OBD-II;
L-LINE, 15-контактный OBD-II.
Инструмент имеет встроенные токоограничивающие резисторы на следующих сигнальных линиях:
RESET - 510 Ом;
BOOT - 510 Ом;
CNF1 - 220 Ом.
BOOT:
Одновременное управление сигналами BOOT, RESET и CNF1 (3,3 В): ВЫКЛ. позволяет отключить все управляющие сигналы от разъема DB-15; В РЕЖИМЕ MANUAL сигналы RESET и BOOT замыкаются на минус, а CNF1 — на +3,3 В; АВТО, автоматическое управление. В этом режиме сигналы BOOT, RESET и CNF1 одновременно управляются программой загрузки (12-контактный OBD-II, OEM12).
Индикаторы:
Светодиод рядом с переключателем 5 В/3,3 В указывает на напряжение питания 5 В или 3,3 В.
Светодиоды VECU и VKEY указывают на напряжение питания VECU и VKEY.
Светодиод 12 В указывает на напряжение питания.
Светодиод BOOT указывает на напряжение на выходе CNF1 (светодиод работает как на входе, так и на выходе).
Напряжение: AC100-240 В

Комплектация:
1 x PowerBox для прошивки
1 x Цветная схема проводки
1 x Цветной кабель GPT
1 x Зарядное устройство

Только содержимое вышеуказанной упаковки, другие товары не включены.
Примечание: Отражение света и различные дисплеи могут привести к изменению цвета изделия в зависимости от дисплея. Изображение немного отличается от реального товара. Допустимая погрешность измерения составляет +/- 1-3 см.
