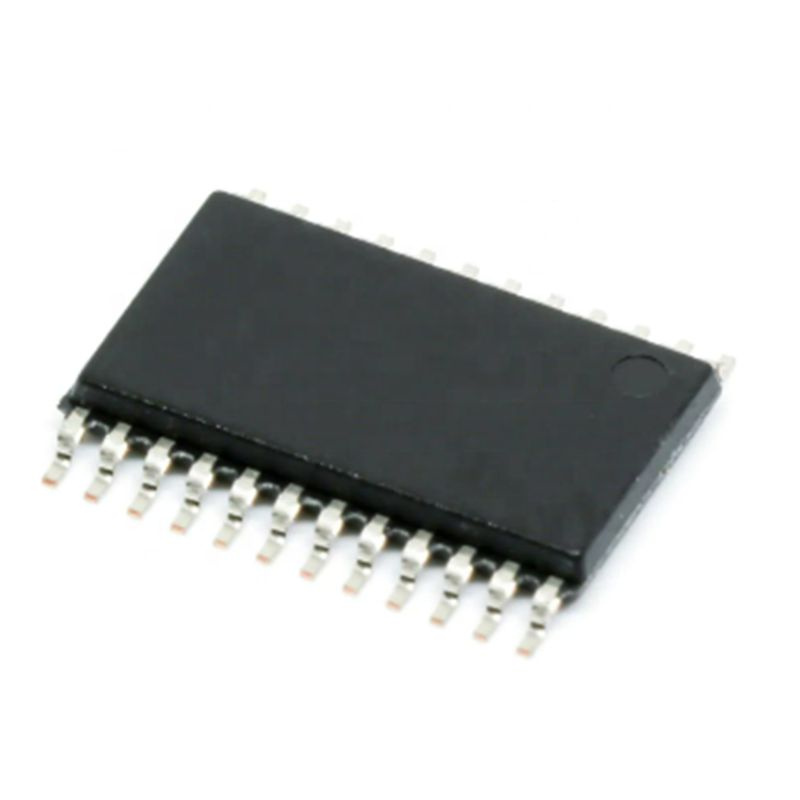

RT9227A микросхема

Advanced PWM and Dual Fixed Linear Power Controller

RT9227A Информация о продукте

Общее описание

RT9227A — это контроллер питания «3 в одном», оптимизированный для высокопроизводительных микропроцессоров и компьютерных приложений. ИС объединяет синхронный понижающий ШИМ-контроллер, линейный стабилизатор и линейный контроллер, а также функции контроля и защиты в 24-контактном корпусе SOP. ШИМ-контроллер регулирует напряжение ядра микропроцессора. Линейный регулятор обеспечивает питание схемы драйвера часов, а линейный контроллер регулирует питание шины GTL.

Функции

• 3-в-одном регулируемом напряжении для ядра микропроцессора, часов и GTL

• Совместимость с HIP6016

• Монитор выходного напряжения Power-Good

Раздел переключения

• 5-битный ЦАП, программируемый от 1,3 В до 3,5 В

• Точность ЦАП ± 1 %

• Быстрая переходная характеристика

• Полный драйвер рабочего цикла от 0% до 100%

• Фиксированная частота переключения 200 кГц

• Адаптивный неперекрывающийся драйвер затвора

• Монитор перегрузки по току использует MOSFET RDS(ON)

• Защита от перенапряжения использует более низкий полевой МОП-транзистор

Линейный участок

• Фиксированное выходное напряжение линейного регулятора

• Возможность управления MOSFET или NPN

• Сверхбыстрая скорость отклика

• Защита от пониженного напряжения

• Внутреннее тепловое отключение

• Соответствует RoHS и полностью не содержит свинец (Pb)

Приложения

• Полное регулирование мощности материнской платы для компьютера

• Низковольтные распределенные источники питания
