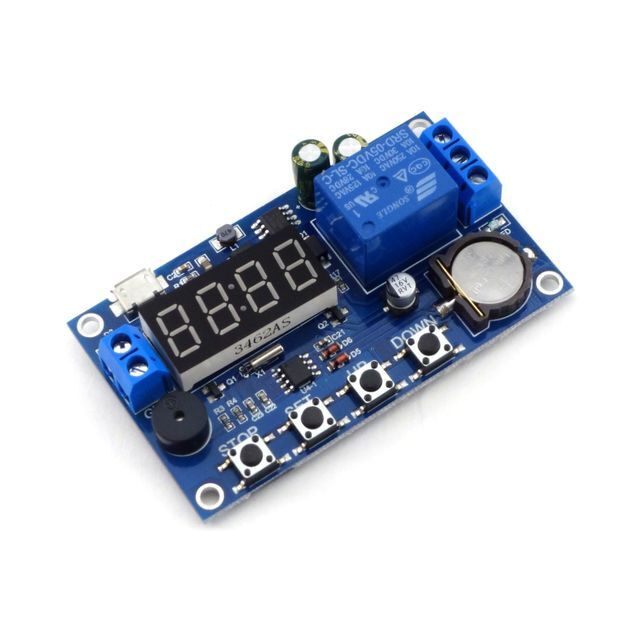

Реле времени с модулем RTC

Данный модуль может включать или выключать реле в зависимости от заданных настроек времени. Например, каждый день в 5 часов дня подается команда на включение реле и происходит полив растений в вашем саду.

Установка текущего времени и даты:

После включения питания модуля, нажмите на 2-3 секунды кнопку "DOWN". Установите текущий год, и нажмите кнопку "SET". Установите текущие месяц и число, снова нажмите кнопку "SET". Установите текущее время, - часы и минуты. Зажмите кнопку "SET" на 2-3 секунды.

Индикация режимов работы.

"OPE": Установка момента(времени) включения реле.

"CLE": Установка момента(времени) отключения реле. (Для  случаев  когда нагрузка подключена к реле с помощью пары контактов "COM-NO". Если же вы использовали пару "COM-NC", то работа реле будет инвертирована, - в момент "OPE" реле будет отключать, а в момент "CLE" снова включать нагрузку)

"PE-1"..."PE-5":   Пять независимых периодов времени, для каждого можно задать свое значение включения("OPE") и выключения("CLE") реле. Либо установить значение "----" - для отключения периода.

"P-1"..."P-5": Пять различных режимов установки  временных интервалов("OPE"-"CLE"),настраиваемых отдельно для каждого периода("PE")

P-1: 24х часовой ежедневный Режим . Позволяет установить время включения реле("OPE") и время выключения("CLE") - раз в день, каждый день. Время устанавливается в диапазоне от 00:00 часов до 23:59 часов.

P-2: 24х часовой  разовый Режим . Позволяет установить время включения реле("OPE") и время выключения("CLE") - ,  один раз в течении текущих суток. Время устанавливается в диапазоне от 00:00 часов до 23:59 часов, но не менее текущего установленного(реального) времени.

P-3: Годовой режим. Позволяет установить время включения реле("OPE"), время выключения("CLE")  реле,  и дату в виде, - "МЕСЯЦ:ЧИСЛО", -  для срабатывания временного периода("OPE-CLE") в этот день года.

P-4: Ежедневный режим в заданном диапазоне дат. Позволяет установить  время включения реле("OPE"),  - в 24х часовом формате , и дату начала работы режима в виде "МЕСЯЦ:ЧИСЛО",  далее нужно установить   дату конца периода работы режима в виде "МЕСЯЦ:ЧИСЛО"(большее чем дата начала работы режима) и время выключения("CLE")  реле, - в 24х часовом формате(большее чем заданное "OPE" для режима). P-5: Похож на предыдущий режим(P-4), но ограничен датами в течении текущего месяца(устанавливаются только день начала периода и день конца периода, без указания месяца).

Порядок установки периодов.

1.Модуль должен быть включен(показывать текущее реальное время).

2. Зажмите на несколько секунд кнопку "SET", как только вы отпустите кнопку, вы увидите индикацию "PE-1". Нажимая кнопки "UP"и "DOWN", вы можете выбрать один из пяти независимых временных периодов (PE-1...PE-5), для выбора параметров его работы.

3. После того как вы выбрали один из пяти периодов, нажмите кнопку "SET". Появиться индикация "----"(период не используется) или "P-1...P-5" - один из пяти режимов, устанавливаемых для каждого периода с помощью кнопок "UP"и "DOWN". Вы можете установить Любое сочетание режимов и периодов, например включить все пять периодов, в режиме P-1 , установив различное время включения и выключения реле, - таким образом, реле будет срабатывать пять раз в день, каждый день.

4. После выбора режима("P-1"..."P-5"), для устанавливаемого периода(PE-1..PE-5), снова нажмите кнопку "SET". Индикация измениться(в зависимости от выбранного режима), - будет кратковременно показан устанавливаемый момент времени - "OPE" или "CLE", либо дата - "dATE", с помощью кнопок "UP"и "DOWN", установите требуемое значение, - "минуты, затем часы" или  "день, потом месяц",- переходя с помощью нажатия кнопки "SET", к установке следующего параметра . Параметры будут повторяться циклично, пока вы не зажмете кнопку "SET" на несколько секунд, - тогда установленные настройки периода будут сохранены, и вы вновь увидите на индикаторе текущее время. Или же индикация измениться на "ERR", - что означает неверную установку параметров периода, - "OPE" с большим временем чем "CLE" например, и вы снова вернетесь к установке параметров периода.

Дополнительно, когда вы устанавливаете дату или время режима периода, с помощью нажатия кнопки "STOP", вы можете выбрать либо стандартный, вышеописанный режим включения/выключения реле, - "OUT1" , или режим "OUT2" - при установке которого, реле будет включаться на одну секунду в установленный момент "OPE". "CLE" в этом случае не используется. Так же с помощью длительного(2-3 секунды) удержания той же кнопки "STOP", вы можете включить,- "BLL1", или выключить, - "BLL0", установленный на модуле звонок. Сработавший звонок, можно прервать нажатием любой клавиши.

Дополнительные функции клавиши "STOP".

Включение/выключение срабатывания реле в установленных режимах:

1. "ON": разрешить срабатывание реле согласно настройкам;

2. "OFF": полностью запретить работу реле;

Для переключения, однократно нажмите кнопку "STOP", в режиме показа текущего времени.  В режиме "OFF" модуль можно использовать как будильник, - звонок продолжит срабатывать, если вы установили "BLL1", для одного из периодов.

Спящий режим:

1. "C-P" - режим сна: Если в течении пяти минут,  с модулем не производятся никакие действия, то дисплей будет автоматически отключен.

2. "O-d" - нормальный режим:  Дисплей будет включен всегда, во время работы модуля. Переключение режима, производиться длительным(2-3 секунды)  удержанием кнопки "STOP", в режиме показа текущего времени.
