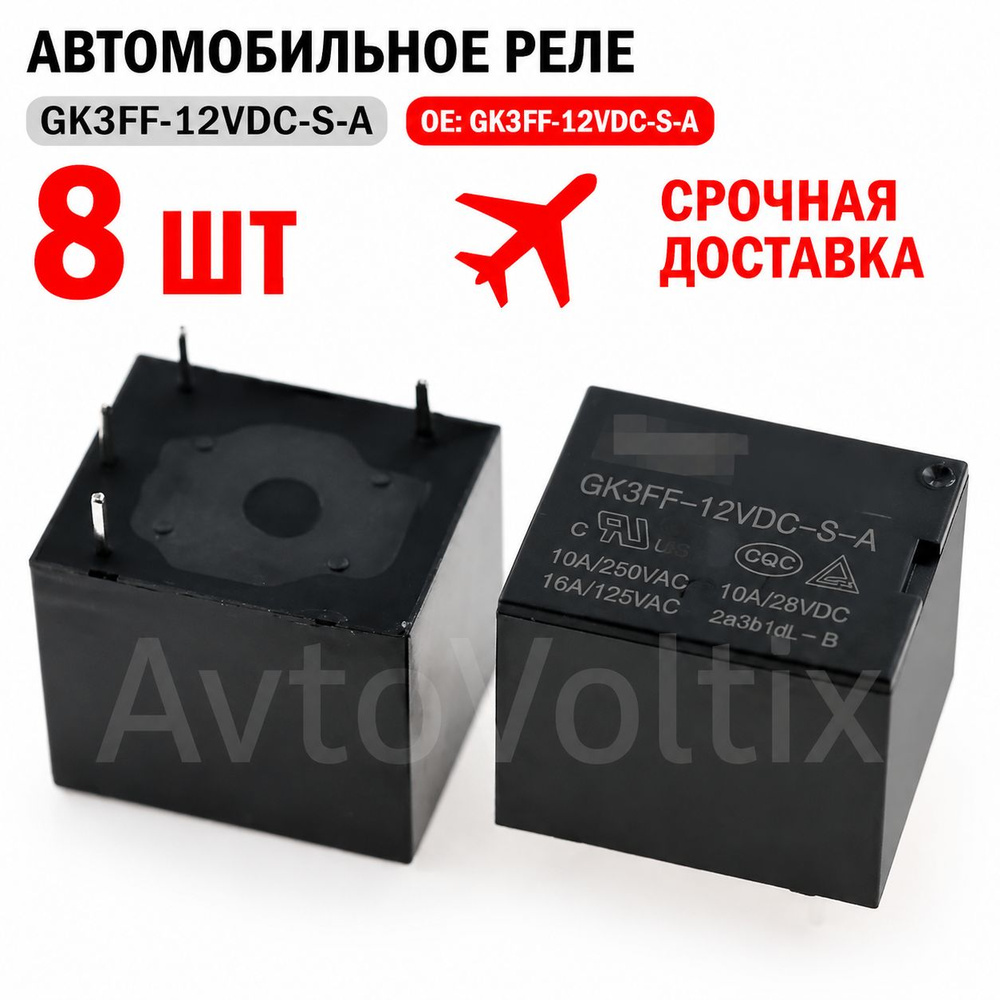

Реле универсальное автомобильное

Электромагнитное реле с катушкой 12 В постоянного тока, 4 контакта, 1 нормально разомкнутая группа (1 NO, SPST). Коммутируемый ток до 10 А при 250 В переменного тока и до 10 А при 28 В постоянного тока, максимальная коммутируемая мощность 2500 ВА / 300 Вт. Сопротивление катушки 400 Ом, ток катушки 30 мА, мощность катушки 0,36 Вт. Серебряные контакты, электрическая износостойкость 100 000 циклов, механическая 1 000 000 циклов, время срабатывания 10 мс, время отпускания 5 мс. Изоляция 100 МОм, рабочая температура от −40 до +85 °C. Монтаж — пайка в отверстия печатной платы, габариты 19×15,4×15,4 мм, вес около 10 г. Совместимо с реле: GK3FF-12VDC-S-A, T73, JQC-3FF, HF3FF.

Принцип работы: при подаче напряжения 12 В на катушку контакты замыкаются и включают нагрузку, при снятии напряжения — размыкаются. Устанавливается методом пайки в отверстия печатной платы блока управления бытовой техники. Перед заменой обязательно отключите прибор от сети и дождитесь разряда конденсаторов. Для проверки исправности измерьте сопротивление катушки мультиметром — оно должно быть около 400 Ом; обрыв или короткое замыкание означает неисправность катушки. При подгорании или слипании контактов реле не размыкается, и прибор работает непрерывно. Выпаяйте старое реле, впаяйте новое, соблюдая распиновку контактов, проверьте качество пайки и отсутствие перемычек.

Универсальное реле для плат управления бытовой техники и электроники: реле для термопота, реле водонагревателя и бойлера, реле кондиционера, реле стиральной машины, реле холодильника, реле микроволновой печи (СВЧ), реле посудомоечной машины, реле кофемашины, реле увлажнителя воздуха, реле обогревателя, реле вентилятора, реле пылесоса, реле электроплиты, реле духового шкафа, реле телевизора, реле зарядного устройства. Применяется в блоках питания, таймерах и реле времени, системах умного дома, контроллерах, в схемах управления освещением, отоплением и вентиляцией, в промышленной автоматике и сигнализации. Подходит для замены вышедших из строя реле на платах управления с катушкой 12 В.

Совместимо и взаимозаменяемо с реле: GK3FF-12VDC-S-A, T73, JQC-3FF, JQC-3F, HF3FF, Y3F, YF3F, SRD. Маркировка GK3FF-12VDC-S-A расшифровывается так: GK3FF — серия реле, 12VDC — катушка 12 В постоянного тока, S — герметичное исполнение, A — 1 нормально разомкнутая группа. Одинаковый корпус 19×15,4×15,4 мм, одинаковая распиновка 4 контакта, катушка 12 В, контакты 10 А 250 В, поэтому реле взаимозаменяемы без доработок. Перед покупкой сверьте маркировку на корпусе вашего реле, напряжение катушки и количество контактов. Реле подходит для ремонта плат управления, где установлены реле этой серии. При сомнениях сравните распиновку и габариты с вашим реле.

Помогает устранить типовые неисправности бытовой техники: прибор не включается или не запускается, термопот или водонагреватель не отключается и постоянно кипятит воду, реле щёлкает, но нагрузка не коммутируется, подгорание или слипание контактов, обрыв катушки, нагрев корпуса реле, периодические сбои в работе платы управления, техника не реагирует на кнопки, прибор самопроизвольно включается или выключается, нагревательный элемент работает без отключения. Если техника перестала включаться или работает с перебоями, а на плате установлено реле с катушкой 12 В и контактами 10 А 250 В — замените его на данное реле.

Дополните заказ другими реле этой серии на 5 В, 24 В и 48 В, а также реле с 5 контактами (перекидная группа), если на плате требуется переключение двух цепей. Для удобной замены и тестирования подойдут панельки (колодки) для реле, держатели предохранителей и сами предохранители — они защищают цепь питания от повторного выхода из строя. Если причиной выхода из строя реле стал скачок напряжения, вместе с реле замените предохранитель в цепи питания. Все товары из нашего магазина совместимы между собой и подходят для комплексного ремонта плат управления бытовой техники.
