Код товара: 4515296651

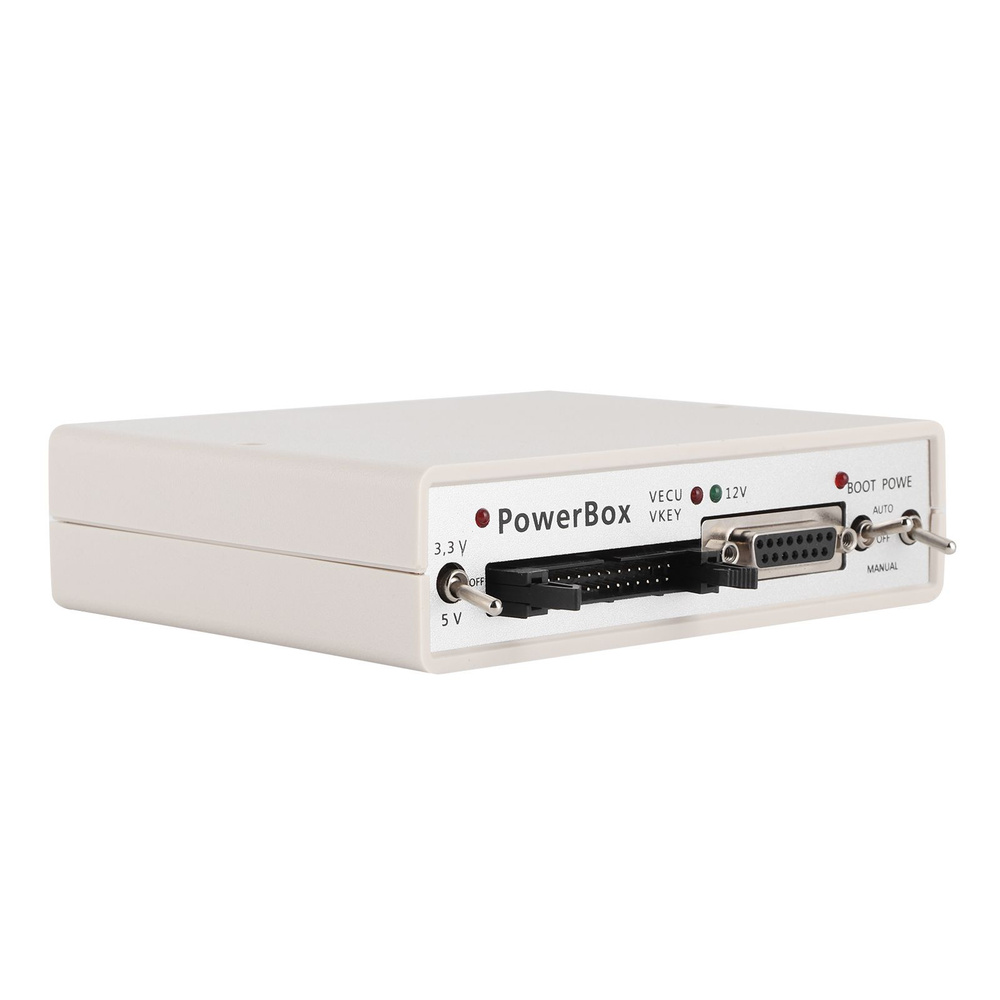

Программатор для чип-тюнинга
О товаре
Перейти к описанию
Тип
Программатор для чип-тюнинга
2 719 ₽
Магазин
Подписаться
Q
Quentinaply
Перейти4.8
Чат
Заказы
6.1 K
О магазине
Часто задаваемые вопросы
Другие предложения от продавцов на Ozon Россия
Описание
Спецификация:Тип изделия: Коробка устройства ЭБУ
Материал: АБС-пластик+металл
Вилка: вилка стандарта США
Напряжение: 100–240 В
Он совместим в автоматическом режиме с программами загрузки, которые используют:
BOOT-OEM12, 12-контактный OBD-II;
L-LINE, 15-контактный OBD-II.
Инструмент построен -в резисторах, ограничивающих ток, на следующих сигнальных линиях:
RESET — 510 Ом;
BOOT — 510 Ом;
CNF1 — 220 Ом.

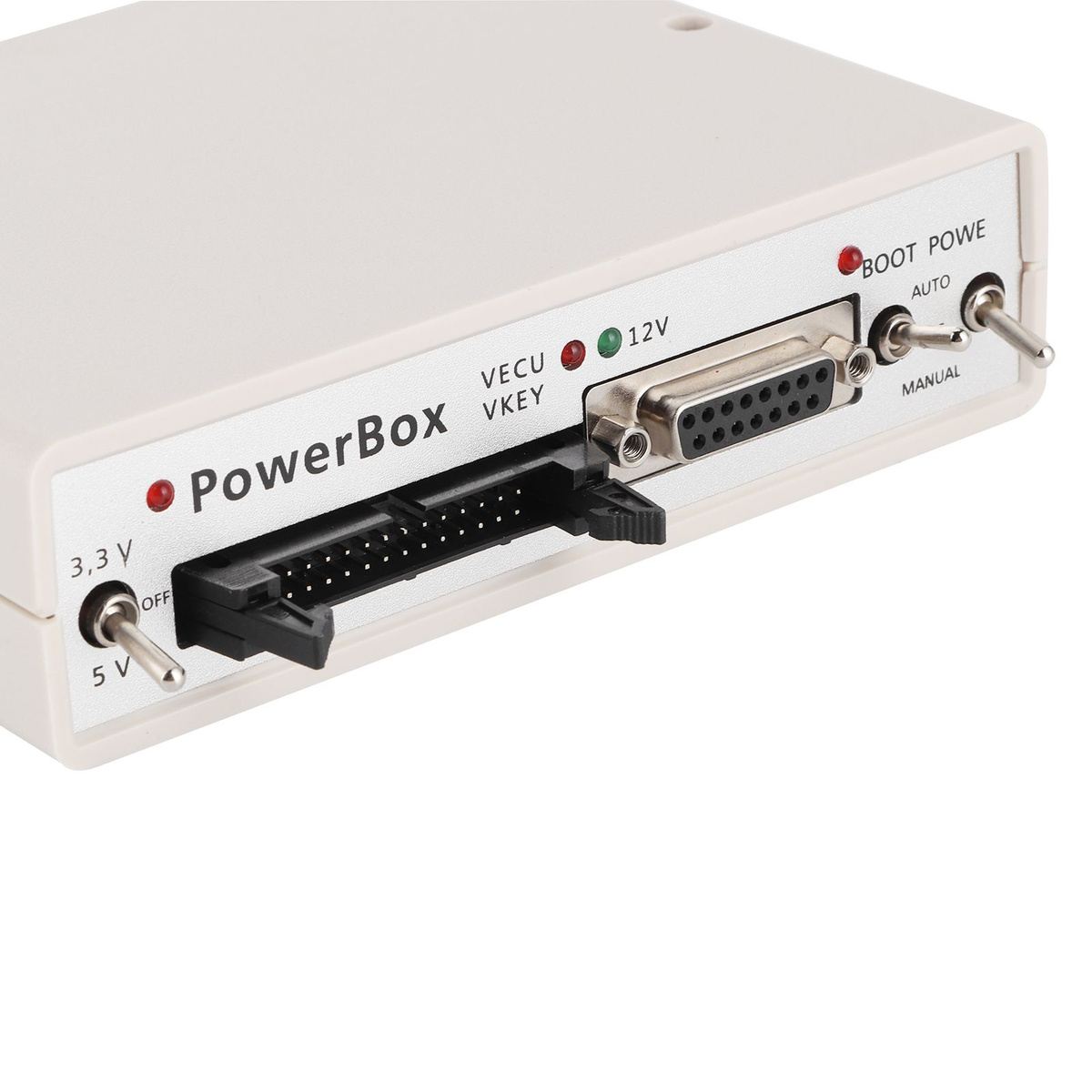

Инструмент оснащен универсальными разъемами, которые позволяют Для гибкой установки соединений:
USB:
Предназначен для подключения к компьютеру. Подключается при включенном встроенном преобразователе USB — UART;
DC:
Предназначен для питания встроенной схемы, а также подключенного ЭБУ. Рекомендуется использовать только качественные устройства с выходным напряжением 12 В. При считывании пароля, когда это невозможно в автомобиле, следует учитывать, что высоковольтные преобразователи в ЭБУ при запуске потребляют достаточно большой ток, что может сработать механизм защиты или даже привести к выходу из строя силового агрегата;
J2534 (OBD) -II-F):
Предназначен для подключения одноименного интерфейса к OBD-II;
DB-15:
Предназначен для подключения к основному разъему ЭБУ. Рекомендуется использовать кабели 14P600KT02, 14P600KT03 или аналогичные;
IDC-26:
Предназначен для подключения непосредственно к плате ЭБУ или через переходник к специальной головке. Для Tricore GPT рекомендуется использовать кабель 14P600KT06 или аналогичный.
Для прошивки процессоров Renesas рекомендуется использовать программное обеспечение Flash Development Toolkit.
Управление:
Инструмент имеет 3 переключателя для работа в различных режимах.
МОЩНОСТЬ:
Регулировка мощности. Инструмент имеет три режима подачи питания на ЭБУ: ВЫКЛ позволяет отключить все сигналы питания и управления от разъемов IDC-26 и DB-15; MANUAL подает питание на клеммы VECU и VKEY и на выходы управления в зависимости от выбранной тактики; АВТО, автоматическое управление, в этом режиме питание контролируется программой загрузки с помощью сигнала L-линии (15-контактный OBD-II).
BOOT:
Одновременное управление сигналами BOOT, RESET и CNF1 (3,3 В): ВЫКЛ. позволяет убрать все управляющие сигналы с разъема DB-15; MANUAL подтягивает RESET и BOOT к сигналу минус, а CNF1 к +3,3В; AUTO, автоматическое управление, в этом режиме сигналы BOOT, RESET и CNF1 одновременно управляются программой загрузки (12-контактный OBD-II, OEM12).
GPT:
Dor для Renesas и для Tricore с процессорами GPT. При работе с процессорами SH705x необходимо использовать напряжение 5 В, в остальных случаях следует использовать напряжение 3,3 В.
Индикация:
Светодиод рядом с переключателем 5 В/3,3 В указывает на наличие напряжения питания 5 В или 3,3 В.< br>Светодиод VECU, VKEY указывает на подачу напряжения на VECU и VKEY.
Светодиод 12 В указывает на напряжение питания.
Светодиод BOOT указывает напряжение на выходе CNF1 (светодиод работает как на вход, так и на выход).
Материал: АБС-пластик+металл
Вилка: вилка стандарта США
Напряжение: 100–240 В
Он совместим в автоматическом режиме с программами загрузки, которые используют:
BOOT-OEM12, 12-контактный OBD-II;
L-LINE, 15-контактный OBD-II.
Инструмент построен -в резисторах, ограничивающих ток, на следующих сигнальных линиях:
RESET — 510 Ом;
BOOT — 510 Ом;
CNF1 — 220 Ом.
Инструмент оснащен универсальными разъемами, которые позволяют Для гибкой установки соединений:
USB:
Предназначен для подключения к компьютеру. Подключается при включенном встроенном преобразователе USB — UART;
DC:
Предназначен для питания встроенной схемы, а также подключенного ЭБУ. Рекомендуется использовать только качественные устройства с выходным напряжением 12 В. При считывании пароля, когда это невозможно в автомобиле, следует учитывать, что высоковольтные преобразователи в ЭБУ при запуске потребляют достаточно большой ток, что может сработать механизм защиты или даже привести к выходу из строя силового агрегата;
J2534 (OBD) -II-F):
Предназначен для подключения одноименного интерфейса к OBD-II;
DB-15:
Предназначен для подключения к основному разъему ЭБУ. Рекомендуется использовать кабели 14P600KT02, 14P600KT03 или аналогичные;
IDC-26:
Предназначен для подключения непосредственно к плате ЭБУ или через переходник к специальной головке. Для Tricore GPT рекомендуется использовать кабель 14P600KT06 или аналогичный.
Для прошивки процессоров Renesas рекомендуется использовать программное обеспечение Flash Development Toolkit.
Управление:
Инструмент имеет 3 переключателя для работа в различных режимах.
МОЩНОСТЬ:
Регулировка мощности. Инструмент имеет три режима подачи питания на ЭБУ: ВЫКЛ позволяет отключить все сигналы питания и управления от разъемов IDC-26 и DB-15; MANUAL подает питание на клеммы VECU и VKEY и на выходы управления в зависимости от выбранной тактики; АВТО, автоматическое управление, в этом режиме питание контролируется программой загрузки с помощью сигнала L-линии (15-контактный OBD-II).
BOOT:
Одновременное управление сигналами BOOT, RESET и CNF1 (3,3 В): ВЫКЛ. позволяет убрать все управляющие сигналы с разъема DB-15; MANUAL подтягивает RESET и BOOT к сигналу минус, а CNF1 к +3,3В; AUTO, автоматическое управление, в этом режиме сигналы BOOT, RESET и CNF1 одновременно управляются программой загрузки (12-контактный OBD-II, OEM12).
GPT:
Dor для Renesas и для Tricore с процессорами GPT. При работе с процессорами SH705x необходимо использовать напряжение 5 В, в остальных случаях следует использовать напряжение 3,3 В.
Индикация:
Светодиод рядом с переключателем 5 В/3,3 В указывает на наличие напряжения питания 5 В или 3,3 В.< br>Светодиод VECU, VKEY указывает на подачу напряжения на VECU и VKEY.
Светодиод 12 В указывает на напряжение питания.
Светодиод BOOT указывает напряжение на выходе CNF1 (светодиод работает как на вход, так и на выход).
Список пакетов:1 блок питания ЭБУ
1 шнур питания
2 комплекта проводов
1 цветные наклейки
1 шнур питания
2 комплекта проводов
1 цветные наклейки
Функции1. Профессиональные инструменты, непосредственно подходят для использования флэш-памяти JTAG Works ECU Openport J2534. 2. В параметрах имеется подробное описание использования проводки, что значительно снижает сложность использования и облегчает управление. 3. Инструмент имеет 3 переключателя для работы в разных режимах для удобства управления. 4. Предназначен для подключения к компьютеру. Подключать его следует при включенном встроенном преобразователе USB — UART. 5. Создан в соответствии со строгими стандартами контроля качества, улучшен дизайн для обеспечения высокого качества и хорошей производительности.
- Артикул
- 4515296651
- Тип
- Программатор для чип-тюнинга
