Описание
Характеристики:1. Тройная функциональность: объедините функции осциллографа, мультиметра и генератора сигналов в одном портативном устройстве. Генератор сигналов осциллографа-мультиметра 3 в 1 объединяет три основных электронных инструмента тестирования в одном компактном и легком устройстве. Эта тройная функциональность устраняет необходимость носить с собой несколько приборов, что делает его очень удобным для работы на месте или обслуживания на местах. Встроенный аккумулятор обеспечивает длительное использование без привязки к источнику питания. Максимальная выходная частота сигнала может достигать 100 кГц, он может выводить синусоидальные, прямоугольные, пилообразные и пульсирующие волны.
2. Точные измерения: благодаря полосе пропускания 70 МГц и частоте дискретизации в реальном времени 250 Мвыб/с он может получать быстро меняющиеся сигналы с частотой обновления сигнала до 10 000 осциллограмм в секунду, гарантируя, что ни одна ключевая деталь не будет упущена. Подходит для сценариев, требующих точных измерений, таких как устранение электронных неисправностей. цепи, обслуживание на месте и техническое обслуживание. Он может четко отображать форму сигнала в цепи, помогая выявлять такие проблемы, как скачки напряжения или шум.
3. Независимая и изолированная двойная функция: интеграция инструментов осциллографа и мультиметра, которые независимы и электрически изолированы друг от друга, что позволяет одновременно измерять значения и формы электрических сигналов, что значительно повышает эффективность работы. Пользователи могут использовать эти две функции отдельно, не затрагивая другую функцию. Хотя результаты не могут отображаться на одном экране одновременно, их можно легко переключать для просмотра различных данных измерений.
4. Автоматические настройки и несколько режимов измерения: встроенная функция автоматической настройки упрощает рабочий процесс, поддерживает курсорное измерение и режим медленного сканирования, подходящий для долгосрочного мониторинга тенденций сигнала, особенно полезный для захвата медленных или периодических сигналов. Для удовлетворения потребностей различных сценариев применения предусмотрены несколько вариантов измерения, включая, помимо прочего, напряжение постоянного/переменного тока, сопротивление, емкость и т. д.
5. Интуитивно понятный и удобный опыт работы: оснащен 3,5-дюймовым цветным ЖК-экраном с высоким разрешением, обеспечивающим четкое представление данных и облегчающим чтение; Поддержка подключения интерфейса USB к компьютеру для сохранения изображений и данных сигналов для последующего анализа. После подключения к ПК через USB можно легко перенести изображения сигналов и данные, полученные в результате теста, на компьютер для дальнейшей обработки, что повышает эффективность работы и обеспечивает профессионализм.
2. Точные измерения: благодаря полосе пропускания 70 МГц и частоте дискретизации в реальном времени 250 Мвыб/с он может получать быстро меняющиеся сигналы с частотой обновления сигнала до 10 000 осциллограмм в секунду, гарантируя, что ни одна ключевая деталь не будет упущена. Подходит для сценариев, требующих точных измерений, таких как устранение электронных неисправностей. цепи, обслуживание на месте и техническое обслуживание. Он может четко отображать форму сигнала в цепи, помогая выявлять такие проблемы, как скачки напряжения или шум.
3. Независимая и изолированная двойная функция: интеграция инструментов осциллографа и мультиметра, которые независимы и электрически изолированы друг от друга, что позволяет одновременно измерять значения и формы электрических сигналов, что значительно повышает эффективность работы. Пользователи могут использовать эти две функции отдельно, не затрагивая другую функцию. Хотя результаты не могут отображаться на одном экране одновременно, их можно легко переключать для просмотра различных данных измерений.
4. Автоматические настройки и несколько режимов измерения: встроенная функция автоматической настройки упрощает рабочий процесс, поддерживает курсорное измерение и режим медленного сканирования, подходящий для долгосрочного мониторинга тенденций сигнала, особенно полезный для захвата медленных или периодических сигналов. Для удовлетворения потребностей различных сценариев применения предусмотрены несколько вариантов измерения, включая, помимо прочего, напряжение постоянного/переменного тока, сопротивление, емкость и т. д.
5. Интуитивно понятный и удобный опыт работы: оснащен 3,5-дюймовым цветным ЖК-экраном с высоким разрешением, обеспечивающим четкое представление данных и облегчающим чтение; Поддержка подключения интерфейса USB к компьютеру для сохранения изображений и данных сигналов для последующего анализа. После подключения к ПК через USB можно легко перенести изображения сигналов и данные, полученные в результате теста, на компьютер для дальнейшей обработки, что повышает эффективность работы и обеспечивает профессионализм.
Спецификация:Деталь: Генератор сигналов осциллографа-мультиметра 3 в 1
Цвет: черный, синий
Основной материал: АБС-пластик
Частичные рабочие параметры осциллографа
Полоса пропускания: 70 МГц
Канал: 1 канал
Частота дискретизации в реальном времени: 250 Мвыб/с
Режим выборки: выборка, пик, обнаружение
Глубина хранения: 4K или 8K
Дисплей: 3,5-дюймовый ЖК-дисплей (320*240).
Частота обновления сигнала: 10 000 осциллограмм/с
Входное соединение: постоянный ток, переменный ток, земля
Входное сопротивление: 1 МОм ± 2%, параллельное соединение с 16 пФ ± 10 пФ
Коэффициент затухания зонда: 1X, 10X, 100X, 1000X, 10000X
Максимальное входное напряжение: 400 В (DC+AC, ПК-ПК)
Диапазон частоты дискретизации: 0,25 Sa/s ~ 250 MSa/s
Интерполяция формы сигнала: (Sin x)/x
Диапазон временной развертки: 5 нс/дел~1000 с/дел, шаг за шагом 1~2~5 баз.
Точность временной базы: ± 100 стр./мин.
Вертикальная чувствительность: 10 мВ/дел~10 В/дел
Диапазон положения: ±2 В (10 мВ/дел–200 мВ/дел); ± 100 В (500 мВ/дел–10 В/дел).
Низкочастотная характеристика: ≥10 Гц (связь по переменному току, -3 дБ)
Время нарастания (типично для BNC): ≤5 нс
Точность усиления постоянного тока: ± 3%
Тип триггера: Edge Trigger
Соединение: постоянный ток, переменный ток
Тип триггера: автоматический, нормальный, одиночный
Диапазон уровня триггера: ±4 дел. от центра экрана.
Точность уровня триггера: ±0,3 дел.
Позиция триггера: в соответствии с длиной записи и временной базой.
Запуск по фронту: восходящий фронт; Падающий край
Автоматическое измерение: период, частота, среднее значение, пик-пиковое значение, максимум, минимум, амплитуда, среднеквадратичное значение.
Курсорное измерение: △V, △T
Интерфейс связи: Тип C
Источник питания: литиевые батареи 2*3,7 В
Часть рабочих параметров мультиметра являются стандартными.
Дисплей: 24 000 показаний
Измерение: напряжение, ток, сопротивление, емкость, непрерывность, диод.
Проверка диода: 0-2 В
Максимальное входное напряжение: 750 В переменного тока, 1000 В постоянного тока
Максимальный входной ток: 10 А переменного тока, 10 А постоянного тока
Автоматический диапазон: √
Непрерывность:
Цвет: черный, синий
Основной материал: АБС-пластик
Частичные рабочие параметры осциллографа
Полоса пропускания: 70 МГц
Канал: 1 канал
Частота дискретизации в реальном времени: 250 Мвыб/с
Режим выборки: выборка, пик, обнаружение
Глубина хранения: 4K или 8K
Дисплей: 3,5-дюймовый ЖК-дисплей (320*240).
Частота обновления сигнала: 10 000 осциллограмм/с
Входное соединение: постоянный ток, переменный ток, земля
Входное сопротивление: 1 МОм ± 2%, параллельное соединение с 16 пФ ± 10 пФ
Коэффициент затухания зонда: 1X, 10X, 100X, 1000X, 10000X
Максимальное входное напряжение: 400 В (DC+AC, ПК-ПК)
Диапазон частоты дискретизации: 0,25 Sa/s ~ 250 MSa/s
Интерполяция формы сигнала: (Sin x)/x
Диапазон временной развертки: 5 нс/дел~1000 с/дел, шаг за шагом 1~2~5 баз.
Точность временной базы: ± 100 стр./мин.
Вертикальная чувствительность: 10 мВ/дел~10 В/дел
Диапазон положения: ±2 В (10 мВ/дел–200 мВ/дел); ± 100 В (500 мВ/дел–10 В/дел).
Низкочастотная характеристика: ≥10 Гц (связь по переменному току, -3 дБ)
Время нарастания (типично для BNC): ≤5 нс
Точность усиления постоянного тока: ± 3%
Тип триггера: Edge Trigger
Соединение: постоянный ток, переменный ток
Тип триггера: автоматический, нормальный, одиночный
Диапазон уровня триггера: ±4 дел. от центра экрана.
Точность уровня триггера: ±0,3 дел.
Позиция триггера: в соответствии с длиной записи и временной базой.
Запуск по фронту: восходящий фронт; Падающий край
Автоматическое измерение: период, частота, среднее значение, пик-пиковое значение, максимум, минимум, амплитуда, среднеквадратичное значение.
Курсорное измерение: △V, △T
Интерфейс связи: Тип C
Источник питания: литиевые батареи 2*3,7 В
Часть рабочих параметров мультиметра являются стандартными.
Дисплей: 24 000 показаний
Измерение: напряжение, ток, сопротивление, емкость, непрерывность, диод.
Проверка диода: 0-2 В
Максимальное входное напряжение: 750 В переменного тока, 1000 В постоянного тока
Максимальный входной ток: 10 А переменного тока, 10 А постоянного тока
Автоматический диапазон: √
Непрерывность:

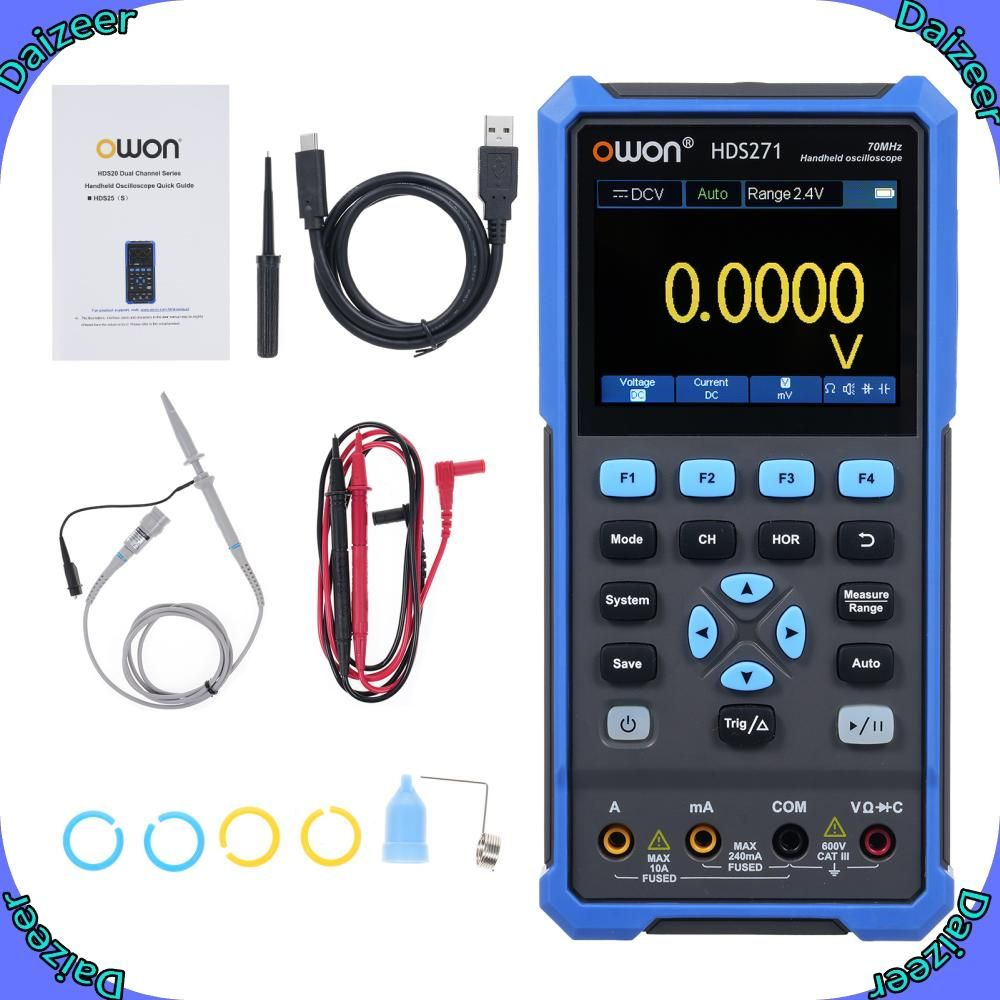

Список пакетов1 * осциллограф
1 * Ручка для калибровки зонда
2 * Тестовый щуп мультиметра
1 * Ручка-зонд
1 * USB-кабель для передачи данных
1 * Руководство по эксплуатации
1 * Другие фитинги
1 * Ручка для калибровки зонда
2 * Тестовый щуп мультиметра
1 * Ручка-зонд
1 * USB-кабель для передачи данных
1 * Руководство по эксплуатации
1 * Другие фитинги
Комплектация
1 * осциллограф 1 * Ручка для калибровки зонда 2 * Тестовый щуп мультиметра 1 * Ручка-зонд 1 * USB-кабель для передачи данных 1 * Руководство по эксплуатации 1 * Другие фитинги
