Код товара: 4108059090

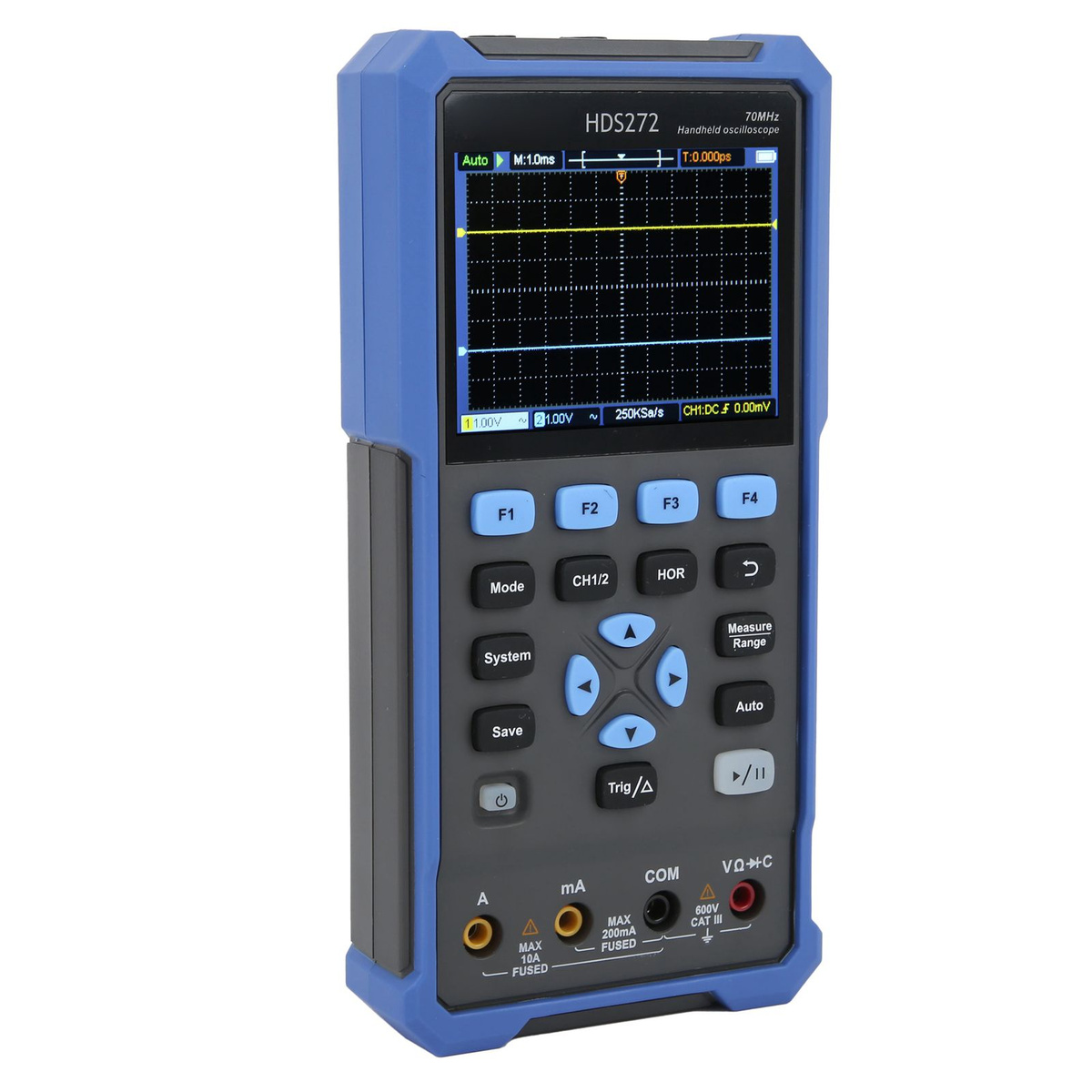

Осциллограф
О товаре
Перейти к описанию
Тип
Спектрометр
Страна-изготовитель
Китай
12 517 ₽ 26 367 ₽
Магазин
Подписаться
C
Chanjuan
Перейти4.8
Чат
Заказы
9.3 K
О магазине
Часто задаваемые вопросы
Описание
Характеристики:1. Осциллограф + мультиметр 2 в 1, подходит для измерения параметров электрического сигнала.
2. Стандартный интерфейс USB TYPE-C, поддержка зарядки аккумулятора и связи с главным компьютером.
3. Благодаря 3,5-дюймовому ЖК-дисплею легко отображать результаты измерений, стабильно и надежно.
4. Полоса пропускания 70 МГц, частота дискретизации 250 MS/с, глубина хранения 8K, частота обновления сигнала 10 000 осциллограмм/с.
5. Небольшой размер, легко носить с собой, поддерживает автоматическое измерение и широко используется при тестировании функций схем.
2. Стандартный интерфейс USB TYPE-C, поддержка зарядки аккумулятора и связи с главным компьютером.
3. Благодаря 3,5-дюймовому ЖК-дисплею легко отображать результаты измерений, стабильно и надежно.
4. Полоса пропускания 70 МГц, частота дискретизации 250 MS/с, глубина хранения 8K, частота обновления сигнала 10 000 осциллограмм/с.
5. Небольшой размер, легко носить с собой, поддерживает автоматическое измерение и широко используется при тестировании функций схем.
Спецификация:Тип изделия: осциллограф-мультиметр
Материал: АБС
Модель: HDS272
Батарея: Полимеризуемая литиевая батарея 18650S22x2 4400 мАч (встроенная батарея)
Цель: Измерение параметров электрического сигнала.
Модель
HDS272
Пропускная способность
70 МГц
Проход
Двухканальный
Частота дискретизации в реальном времени
250 Мвыб/с (один канал), 125 Мвыб/с (двухканальный)
Режим выборки
Нормальная, пиковая выборка
Глубина хранения
8К
Показать
3,5-дюймовый ЖК-дисплей
Скорость обновления сигнала
10000 Вт/с
Входная связь
Постоянный ток, переменный ток, земля
Входное сопротивление
1 МОм±2%, параллельно с 16пФ±10пФ
Коэффициент ослабления пробника
1X, 10X, 100X, 1000X
Максимальное входное напряжение
400 В (пиковое значение постоянного и переменного тока, входное сопротивление 1 МОм) (затухание пробника 10:1)
Ограничение пропускной способности
20 МГц
Диапазон временной базы
5нс/дел-500с/дел, пошаговая система 1-2-5
Вертикальная чувствительность
10 мВ/дел-10 В/дел
Вертикальное разрешение
8бит
Низкочастотная характеристика (-3 дБ)
≤10 Гц на разъеме BNC
Время нарастания (типично для BNC)
≤5 нс
Тип триггера
Краевой триггер
Триггерный метод
Автоматический, нормальный, одиночный
Триггерный уровень
±4 деления от центра дисплея
Автоматическое измерение
Частота, период, амплитуда, максимум, минимум, среднее, размах,
Курсорное измерение
Разница напряжений между курсорами (△В), разница во времени между курсорами (△Т)
Коммуникационный интерфейс
USB ТИП-C
Цифровой дисплей
4½ (Максимальное отображение 20 000)
Измерение
Напряжение, ток, сопротивление, емкость, диод, двухпозиционный
Входное сопротивление
10 МОм
Диод
0-2 В
Имя функции
Диапазон
Точность
Постоянное напряжение
200,00 мВ
±(0,5%+5 цифр)
2,0000 В/20,000 В/200,00 В
±(0,3%+3 цифры)
1000,0 В
±(0,5%+2 цифр)
Напряжение переменного тока
200,00мВ/2,0000В/20,000В/200,00В
±(0,8%+5цифр)
750,00 В
±(1%+5цифр)
постоянный ток
20,000 мА/200,00 мА
±(1%+5цифр)
10.000А
±(2,5%+2цифр)
переменный ток
20,000 мА/200,00 мА
±(1%+5цифр)
10.000А
±(2,8%+5цифр)
Сопротивление (Ом)
200,00 Ом/2,0000 кОм/20,000 кОм/200,00 кОм/2,0000 МОм
±(0,8%+3цифр)
20.000МОм
±(1%+3цифр)
100,00 МОм
±(3%+3цифр)
Емкость (Ф)
20.000нФ/200.00нФ/2.0000мкФ/20.000мкФ/200.00мкФ/2.0000мФ
±(3,0%+10цифр)
Частотная характеристика (Гц)
(40-1000) Гц
Выходная частота волн
Синусоидальные волны
0,1 Гц-25 МГц
Квадратные волны
0,1 Гц-5 МГц
Пилообразные волны
0,1 Гц-1 МГц
Произвольные волны
0,1 Гц-5 МГц
Частота выборки
125МС/с
Количество каналов2
Выходная амплитуда
20 мВ-5 В (высокое сопротивление), 10 мВ-2,5 В (50 Ом)
Длина волны
8К
Вертикальное разрешение
14 бит
Выходное сопротивление
50 Ом
Материал: АБС
Модель: HDS272
Батарея: Полимеризуемая литиевая батарея 18650S22x2 4400 мАч (встроенная батарея)
Цель: Измерение параметров электрического сигнала.
Модель
HDS272
Пропускная способность
70 МГц
Проход
Двухканальный
Частота дискретизации в реальном времени
250 Мвыб/с (один канал), 125 Мвыб/с (двухканальный)
Режим выборки
Нормальная, пиковая выборка
Глубина хранения
8К
Показать
3,5-дюймовый ЖК-дисплей
Скорость обновления сигнала
10000 Вт/с
Входная связь
Постоянный ток, переменный ток, земля
Входное сопротивление
1 МОм±2%, параллельно с 16пФ±10пФ
Коэффициент ослабления пробника
1X, 10X, 100X, 1000X
Максимальное входное напряжение
400 В (пиковое значение постоянного и переменного тока, входное сопротивление 1 МОм) (затухание пробника 10:1)
Ограничение пропускной способности
20 МГц
Диапазон временной базы
5нс/дел-500с/дел, пошаговая система 1-2-5
Вертикальная чувствительность
10 мВ/дел-10 В/дел
Вертикальное разрешение
8бит
Низкочастотная характеристика (-3 дБ)
≤10 Гц на разъеме BNC
Время нарастания (типично для BNC)
≤5 нс
Тип триггера
Краевой триггер
Триггерный метод
Автоматический, нормальный, одиночный
Триггерный уровень
±4 деления от центра дисплея
Автоматическое измерение
Частота, период, амплитуда, максимум, минимум, среднее, размах,
Курсорное измерение
Разница напряжений между курсорами (△В), разница во времени между курсорами (△Т)
Коммуникационный интерфейс
USB ТИП-C
Цифровой дисплей
4½ (Максимальное отображение 20 000)
Измерение
Напряжение, ток, сопротивление, емкость, диод, двухпозиционный
Входное сопротивление
10 МОм
Диод
0-2 В
Имя функции
Диапазон
Точность
Постоянное напряжение
200,00 мВ
±(0,5%+5 цифр)
2,0000 В/20,000 В/200,00 В
±(0,3%+3 цифры)
1000,0 В
±(0,5%+2 цифр)
Напряжение переменного тока
200,00мВ/2,0000В/20,000В/200,00В
±(0,8%+5цифр)
750,00 В
±(1%+5цифр)
постоянный ток
20,000 мА/200,00 мА
±(1%+5цифр)
10.000А
±(2,5%+2цифр)
переменный ток
20,000 мА/200,00 мА
±(1%+5цифр)
10.000А
±(2,8%+5цифр)
Сопротивление (Ом)
200,00 Ом/2,0000 кОм/20,000 кОм/200,00 кОм/2,0000 МОм
±(0,8%+3цифр)
20.000МОм
±(1%+3цифр)
100,00 МОм
±(3%+3цифр)
Емкость (Ф)
20.000нФ/200.00нФ/2.0000мкФ/20.000мкФ/200.00мкФ/2.0000мФ
±(3,0%+10цифр)
Частотная характеристика (Гц)
(40-1000) Гц
Выходная частота волн
Синусоидальные волны
0,1 Гц-25 МГц
Квадратные волны
0,1 Гц-5 МГц
Пилообразные волны
0,1 Гц-1 МГц
Произвольные волны
0,1 Гц-5 МГц
Частота выборки
125МС/с
Количество каналов2
Выходная амплитуда
20 мВ-5 В (высокое сопротивление), 10 мВ-2,5 В (50 Ом)
Длина волны
8К
Вертикальное разрешение
14 бит
Выходное сопротивление
50 Ом
как использовать1: Возьмите изделие, нажмите и удерживайте кнопку питания в течение 2 секунд, чтобы включить его.2: Подключите щуп к осциллографу.3: Сначала отрегулируйте некоторые параметры осциллографа (точно отрегулируйте в соответствии с измеряемым объектом).4: Измерение
Список пакетов1 х портативный осциллограф
1 х BNC для зажима
1 х USB-кабель для передачи данных типа C
1 х адаптер
2 испытательных провода
1 х ручка-щуп
1 х чехол для переноски
1 х калибровочная ручка
4 х пластиковое кольцо
1 х пластиковая крышка
1 х клип
2 х Руководство
1 х BNC для зажима
1 х USB-кабель для передачи данных типа C
1 х адаптер
2 испытательных провода
1 х ручка-щуп
1 х чехол для переноски
1 х калибровочная ручка
4 х пластиковое кольцо
1 х пластиковая крышка
1 х клип
2 х Руководство
Комплектация
1 х портативный осциллограф 1 х BNC для зажима 1 х USB-кабель для передачи данных типа C 1 х адаптер 2 испытательных провода 1 х ручка-щуп 1 х чехол для переноски 1 х калибровочная ручка 4 х пластиковое кольцо 1 х пластиковая крышка 1 х клип 2 х Руководство
