Описание
Спецификация:Обзор:

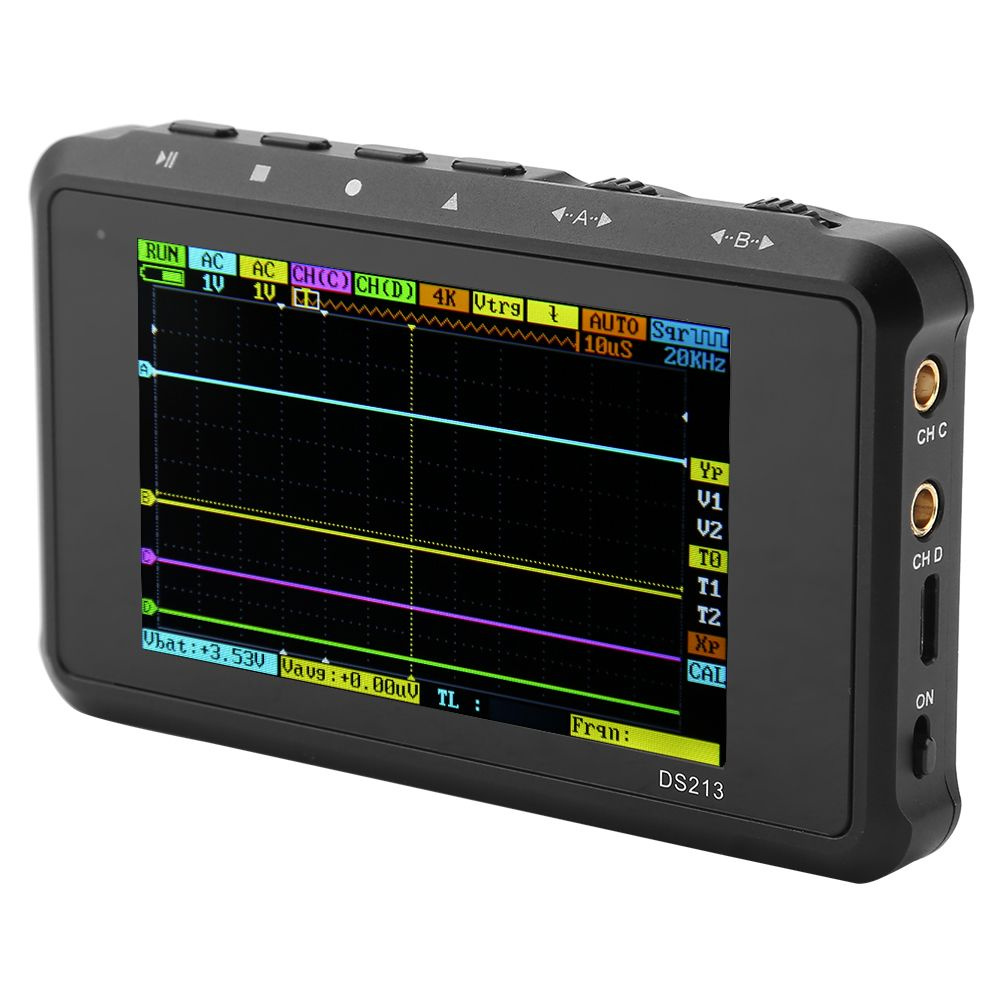

DS213 — это цифровой запоминающий осциллограф «5-дорожечный 4-волновой линии» для инженерных и электронных задач общего назначения на базе ядра ARM Cortex M3 DS213 с использованием FPGA для управления внешним управлением АЦП и режимом кэширования данных. Он предоставляет 4 раздела приложений для загрузки и обновления до 4 различных встроенных программ приложений. Он также имеет встроенный USB-накопитель емкостью 8 МБ для хранения данных сигналов и обновления встроенного ПО системы. Прикладной уровень кода осциллографа имеет открытый исходный код, и пользователи могут разрабатывать прошивку осциллографа в соответствии со своими потребностями.
Особенности:
Компактный размер, легкий вес, удобство переноски и эксплуатации.

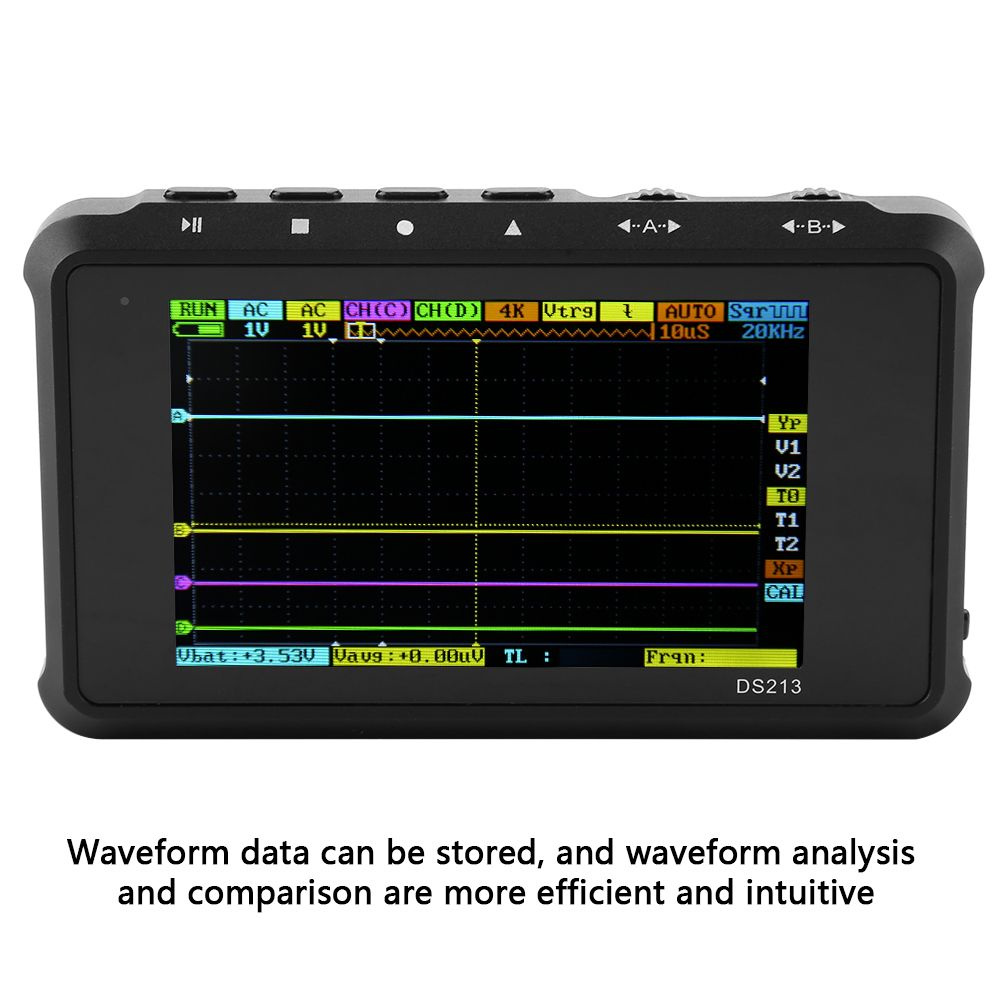

Данные о сигналах можно сохранять, а анализ и сравнение сигналов становятся более эффективными и интуитивно понятными.

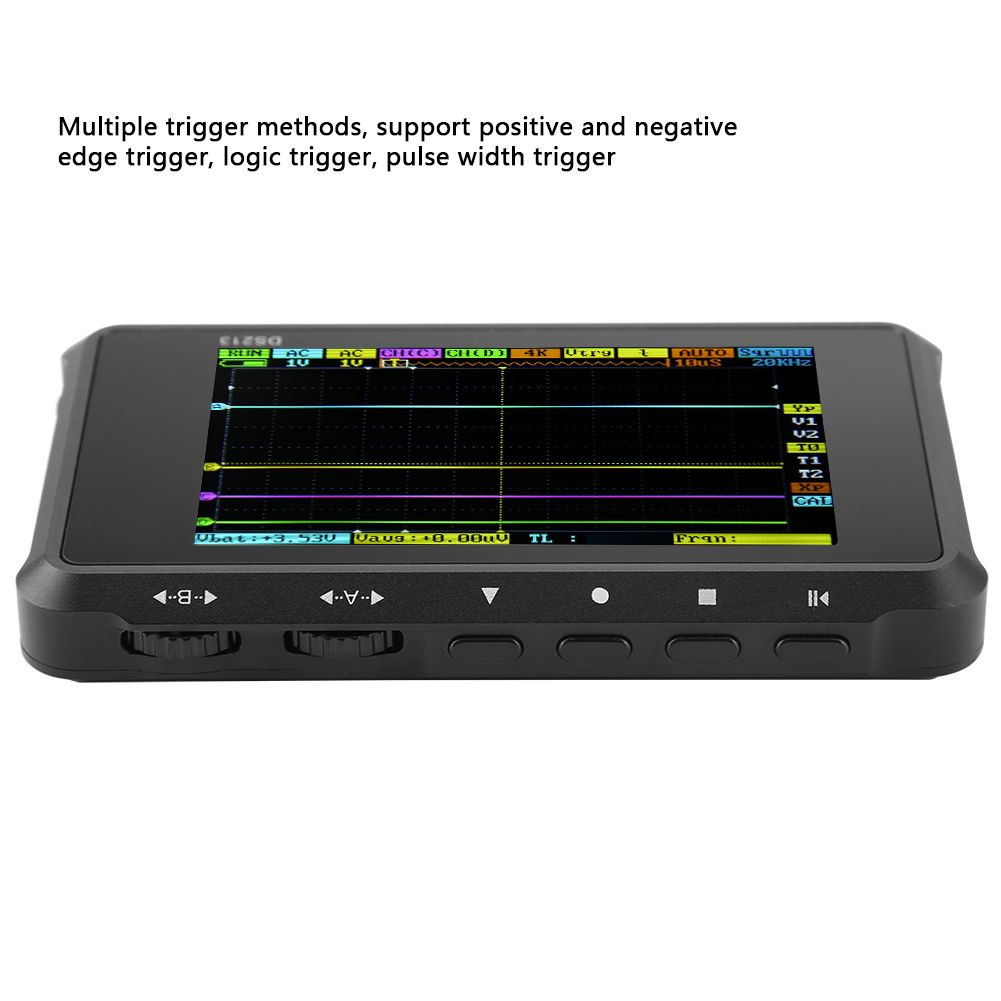

Несколько методов запуска, поддержка триггера по положительному и отрицательному фронту, логический триггер, триггер по ширине импульса.
Со встроенным USB-диском емкостью 8 МБ, большой объем памяти.
Мощные возможности обработки сигналов, автоматическое измерение напряжения, частоты, ширины импульса и других параметров.
Спецификация:
ЦП: ARM Cortex M3
FIFO и управление: FPGA
АЦП: HWD9288-100
Аналоговые каналы: 2 ( {CH_A} {CH_B})

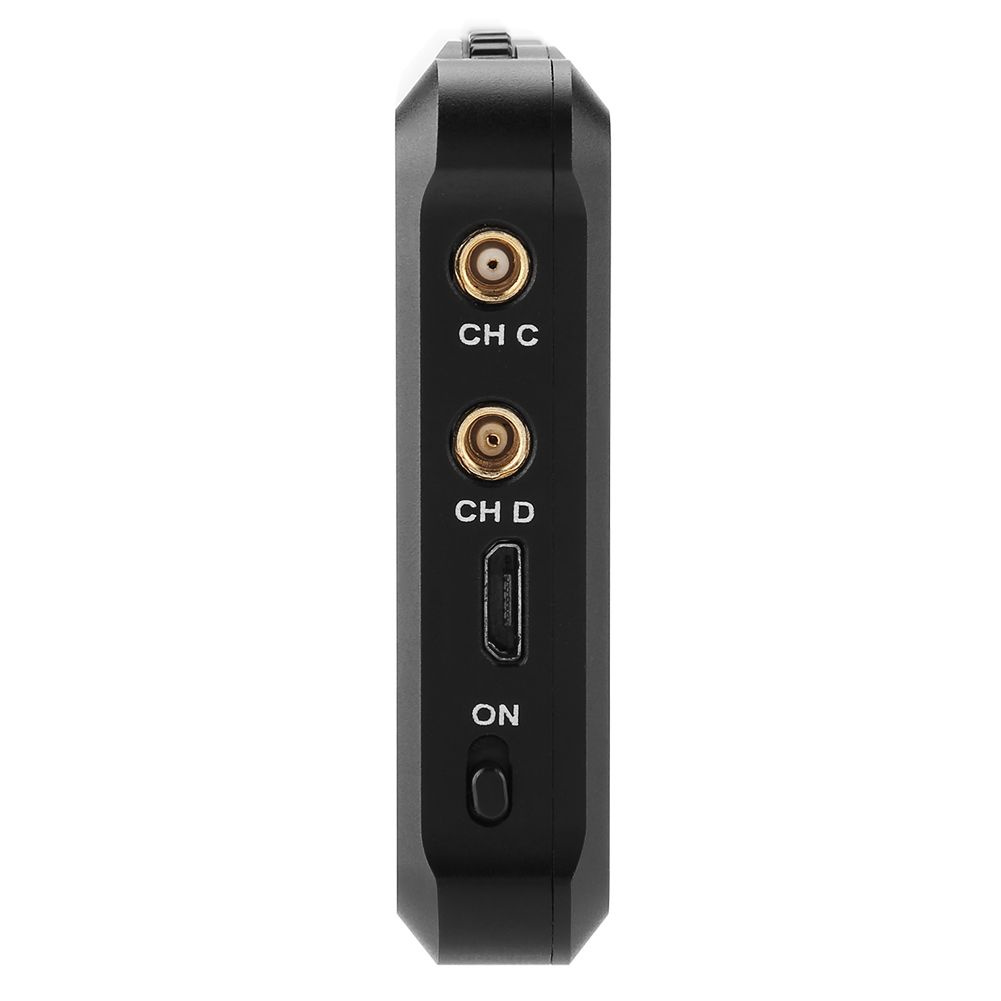

Цифровые каналы: 2 ( {CH_C} {CH_D} )
Рабочий канал: ИНВ {CH_A}, ИНВ {CH_B}, {CH_A}+{CH_B}, {CH_A}-{CH_B}, {CH_C} и {CH_D}, {CH_C} | {CH_D
Чувствительность по вертикали: 10 мВ-10 В/дел (шаг 1-2-2-5) (с использованием 1-го пробника)
100 мВ-100 В/дел (с шагом 1-2-2-5) (с использованием 10-го шага пробника)
Разрешение по вертикали: 8 бит
Глубина хранения: 4 канала, 4*4 К
Режим связи по входу: постоянный ток, AC
Макс. Входное напряжение: ± 40 В (при использовании 1 пробника)
± 400 В (при использовании 10 пробника)
Тип мягкого запуска: триггер по положительному и отрицательному фронту, триггер по ширине импульса, логический триггер
Режим триггера: автоматический, стандартный, одиночный, мгновенное сканирование
Источник запуска: {CH_A} {CH_B} {CH_C} {CH_D} Источник сигнала: прямоугольный сигнал от 10 Гц до 8 МГц, всего 20 изменений и 3 источника сигнала Vpp;
Синусоидальная/треугольная/пилообразная волна: от 10 Гц до 20 МГц, всего 11 изменений и 3 источника сигнала Vpp
Емкость памяти: встроенный USB-накопитель емкостью 8 МБ
Типы файлов: BMP,BUF, CSV
Тип автоматического измерения: максимальное значение, минимальное значение, пиковое значение, среднее значение, эффективное значение, частота, период, длительность импульса, рабочий цикл
Измерение курсора: значение времени, значение амплитуды
Режим отображения: (4 волновые линии)
Строка 1: {CH_A}, HIDE
Строка 2: {CH_B}, HIDE
Строка 3: {CH_C} REC_1, REC _ 2, REC _ 3, REC _ 4 скрыть
Строка 4: {CH_D}, {CH_A} + {CH_B}, {CH_A} – {CH_B}, {CH_C} и {CH_D}, {CH_C} | {CH_D}, СКРЫТЬ
Режим выборки: выборка в реальном времени
Частота выборки: 100 MSa/s
Аккумулятор: 1000 мАч
Сертификат: CE FCC
Вес: 296 г/10,4 унции

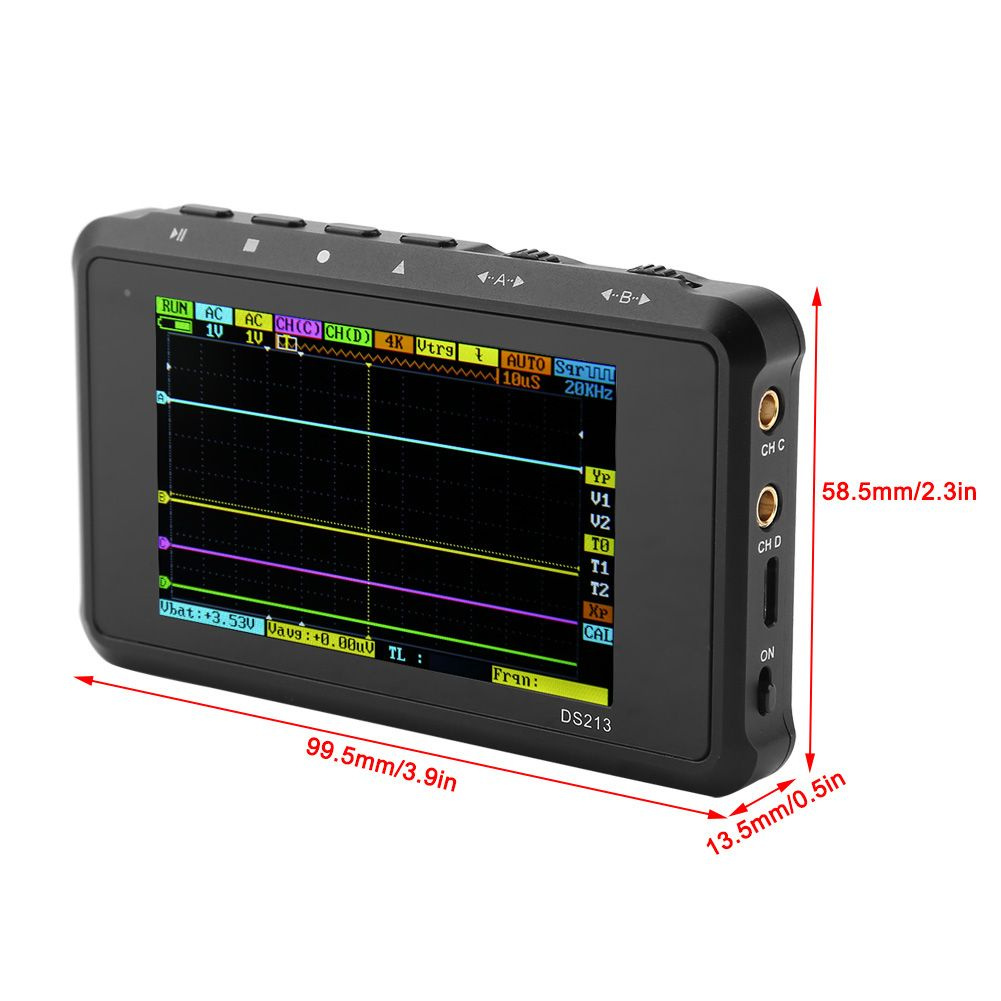

Размер: 99,5*58,5*13,5 мм/3,9*2,3*0,5 дюйма
Модель DS213
МКУ STM32F103VE
АЦП HWD9288
Номер канала 2 аналоговых канала + 2 цифровых канала
Аналоговая полоса пропускания 15 МГц
Максимальная частота дискретизации 100 Мвыб/с
Максимальная глубина хранения 4K
Частота горизонтального сканирования 100 нс/дел~1С/дел (1-2-5 шагов)
Чувствительность по вертикали 10 мВ/дел~10 В/дел (шаг 1-2-5)
Входное сопротивление 1 МОм
Режим связи DC/AC
Тип триггера вверх / триггер вниз
положительный / отрицательный импульсный триггер
логический триггер
Режим автоматической настройки Нет
Форма волны INV A, INV B, A+B, A-B, C&D, C|D, RecA, RecB, RecC, RecD
Выход сигнала Прямоугольная волна, синусоидальная волна, треугольная волна, пилообразная волна
Режим триггера Авто, нормальный, одиночный, медленный
Измеренное значение Частота сигнала/цикл/коэффициент заполнения, пик напряжения/эффективное значение/максимум/минимум/среднее
Хранилище Встроенный USB-диск 8 МБ
Количество доступных приложений Количество 2
Кнопки управления, энкодеры
USB-интерфейс Micro USB
Батарея 1000 мАч
Размер экрана 3 дюйма
Разрешение экрана 400*240
Ситуация с открытым исходным кодом Прикладной уровень с открытым исходным кодом
Сертификат CE/FCC
Список комплектации:
1 * Мини-осциллограф
2 * Пробник высокого напряжения
1 * USB
1 * Отвертка
DS213 — это цифровой запоминающий осциллограф «5-дорожечный 4-волновой линии» для инженерных и электронных задач общего назначения на базе ядра ARM Cortex M3 DS213 с использованием FPGA для управления внешним управлением АЦП и режимом кэширования данных. Он предоставляет 4 раздела приложений для загрузки и обновления до 4 различных встроенных программ приложений. Он также имеет встроенный USB-накопитель емкостью 8 МБ для хранения данных сигналов и обновления встроенного ПО системы. Прикладной уровень кода осциллографа имеет открытый исходный код, и пользователи могут разрабатывать прошивку осциллографа в соответствии со своими потребностями.
Особенности:
Компактный размер, легкий вес, удобство переноски и эксплуатации.
Данные о сигналах можно сохранять, а анализ и сравнение сигналов становятся более эффективными и интуитивно понятными.
Несколько методов запуска, поддержка триггера по положительному и отрицательному фронту, логический триггер, триггер по ширине импульса.
Со встроенным USB-диском емкостью 8 МБ, большой объем памяти.
Мощные возможности обработки сигналов, автоматическое измерение напряжения, частоты, ширины импульса и других параметров.
Спецификация:
ЦП: ARM Cortex M3
FIFO и управление: FPGA
АЦП: HWD9288-100
Аналоговые каналы: 2 ( {CH_A} {CH_B})
Цифровые каналы: 2 ( {CH_C} {CH_D} )
Рабочий канал: ИНВ {CH_A}, ИНВ {CH_B}, {CH_A}+{CH_B}, {CH_A}-{CH_B}, {CH_C} и {CH_D}, {CH_C} | {CH_D
Чувствительность по вертикали: 10 мВ-10 В/дел (шаг 1-2-2-5) (с использованием 1-го пробника)
100 мВ-100 В/дел (с шагом 1-2-2-5) (с использованием 10-го шага пробника)
Разрешение по вертикали: 8 бит
Глубина хранения: 4 канала, 4*4 К
Режим связи по входу: постоянный ток, AC
Макс. Входное напряжение: ± 40 В (при использовании 1 пробника)
± 400 В (при использовании 10 пробника)
Тип мягкого запуска: триггер по положительному и отрицательному фронту, триггер по ширине импульса, логический триггер
Режим триггера: автоматический, стандартный, одиночный, мгновенное сканирование
Источник запуска: {CH_A} {CH_B} {CH_C} {CH_D} Источник сигнала: прямоугольный сигнал от 10 Гц до 8 МГц, всего 20 изменений и 3 источника сигнала Vpp;
Синусоидальная/треугольная/пилообразная волна: от 10 Гц до 20 МГц, всего 11 изменений и 3 источника сигнала Vpp
Емкость памяти: встроенный USB-накопитель емкостью 8 МБ
Типы файлов: BMP,BUF, CSV
Тип автоматического измерения: максимальное значение, минимальное значение, пиковое значение, среднее значение, эффективное значение, частота, период, длительность импульса, рабочий цикл
Измерение курсора: значение времени, значение амплитуды
Режим отображения: (4 волновые линии)
Строка 1: {CH_A}, HIDE
Строка 2: {CH_B}, HIDE
Строка 3: {CH_C} REC_1, REC _ 2, REC _ 3, REC _ 4 скрыть
Строка 4: {CH_D}, {CH_A} + {CH_B}, {CH_A} – {CH_B}, {CH_C} и {CH_D}, {CH_C} | {CH_D}, СКРЫТЬ
Режим выборки: выборка в реальном времени
Частота выборки: 100 MSa/s
Аккумулятор: 1000 мАч
Сертификат: CE FCC
Вес: 296 г/10,4 унции
Размер: 99,5*58,5*13,5 мм/3,9*2,3*0,5 дюйма
Модель DS213
МКУ STM32F103VE
АЦП HWD9288
Номер канала 2 аналоговых канала + 2 цифровых канала
Аналоговая полоса пропускания 15 МГц
Максимальная частота дискретизации 100 Мвыб/с
Максимальная глубина хранения 4K
Частота горизонтального сканирования 100 нс/дел~1С/дел (1-2-5 шагов)
Чувствительность по вертикали 10 мВ/дел~10 В/дел (шаг 1-2-5)
Входное сопротивление 1 МОм
Режим связи DC/AC
Тип триггера вверх / триггер вниз
положительный / отрицательный импульсный триггер
логический триггер
Режим автоматической настройки Нет
Форма волны INV A, INV B, A+B, A-B, C&D, C|D, RecA, RecB, RecC, RecD
Выход сигнала Прямоугольная волна, синусоидальная волна, треугольная волна, пилообразная волна
Режим триггера Авто, нормальный, одиночный, медленный
Измеренное значение Частота сигнала/цикл/коэффициент заполнения, пик напряжения/эффективное значение/максимум/минимум/среднее
Хранилище Встроенный USB-диск 8 МБ
Количество доступных приложений Количество 2
Кнопки управления, энкодеры
USB-интерфейс Micro USB
Батарея 1000 мАч
Размер экрана 3 дюйма
Разрешение экрана 400*240
Ситуация с открытым исходным кодом Прикладной уровень с открытым исходным кодом
Сертификат CE/FCC
Список комплектации:
1 * Мини-осциллограф
2 * Пробник высокого напряжения
1 * USB
1 * Отвертка
