Осциллограф

Спецификация:

• Производительность этой модели может быть даже лучше, чем производительность настольного осциллографа. Он имеет 4 аналоговых канала, частоту дискретизации в реальном времени 1 Гвыб/с, входную чувствительность 2 мВ–10 В/ДЕЛ и полосу пропускания 70 МГц. Он оснащен интерфейсом USB2.0, устройством Plug and Play небольшого размера, которое легко носить с собой.
•
• Функции:
• 1. Несколько функций: проверка «пройден/не пройден», продуманная функция триггера, динамическое отслеживание курсора, запись формы сигнала, анализатор спектра БПФ и функция воспроизведения.
• 2. Рабочий интерфейс аналогичен настольному осциллографу, прост в эксплуатации и имеет высокую стоимость.
• 3. Хорошая механическая конструкция, небольшой размер, удобный для переноски.
• 4. Внешний корпус изготовлен из анодированного алюминия, обладающего высокой термостойкостью и устойчивостью к истиранию, а также красивым внешним видом.
• 5. Подходит для портативных компьютеров, настольных ПК и ремонта/ремонта производственной линии.
• 6. Поддержка программного обеспечения: для Windows10, для Windows 8, для Windows 7.
• 7. Данные о форме сигнала могут быть выведены в форматы EXCEL, BMP, JPG в виде категории времени и напряжения.
• 8. Запуск и декодирование последовательной шины: информация о протоколе шины может быть быстро и интуитивно отображена в виде таблицы.
• 9. Усреднение формы сигнала, реверс, сложение, вычитание, умножение, деление, отображение XY.
• 10. К одному компьютеру можно подключить несколько осциллографов, что позволяет легко расширить количество каналов.
• 11. Стандартный интерфейс USBXI, который легко вставить в корпус USBXI и использовать в качестве инструмента для сборки.
• 12. Предоставьте вторичную библиотеку разработки DLL и примеры разработки Labview\VB\VC.
•
• Спецификация:
• Модель: 6074BC
• Полоса пропускания: 70 МГц
• Канал: 4CH
• Частота дискретизации: 1 Гвыб/с
• Глубина памяти: 64К
• Точность временной развертки: ±50 стр./мин.
• Диапазон временной развертки: 2 нс/дел–1000 с/дел (последовательности 1–2–4)
• Входное сопротивление: 1 МОм, 25 пФ.
• Входная чувствительность: 2 мВ/дел~10 В/дел.
• Вертикальное разрешение: 8 бит
• Диапазон вертикального смещения: 2 мВ~10 В/дел при датчике x1, 20 мВ~100 В/дел при датчике x10,
• 200 мВ~1000 В/дел при датчике x100, 2 В~10000 В/дел при датчике x1000
• Точность усиления постоянного тока: ±3 %
• Ограничение полосы пропускания: 20 МГц
• Режим триггера: Edge, Pulse, Video, Alternative
• Источник триггера: CH1, CH2, CH3, CH4
• Обработка сигнала: сложение, вычитание, умножение, деление, БПФ, инвертирование.
• Курсорное измерение: Крест, Траектория, Горизонтальное, Вертикальное
• Размер осциллографа: 20,5x12x3 см/8,1x4,7x1,2 дюйма
• Вес упаковки: прибл. 906 г/31,9 унции
• Список пакетов:
• 1 * USB-осциллограф
• 2 * кабели BNC с зажимами типа «крокодил»
• 1 * USB-кабель

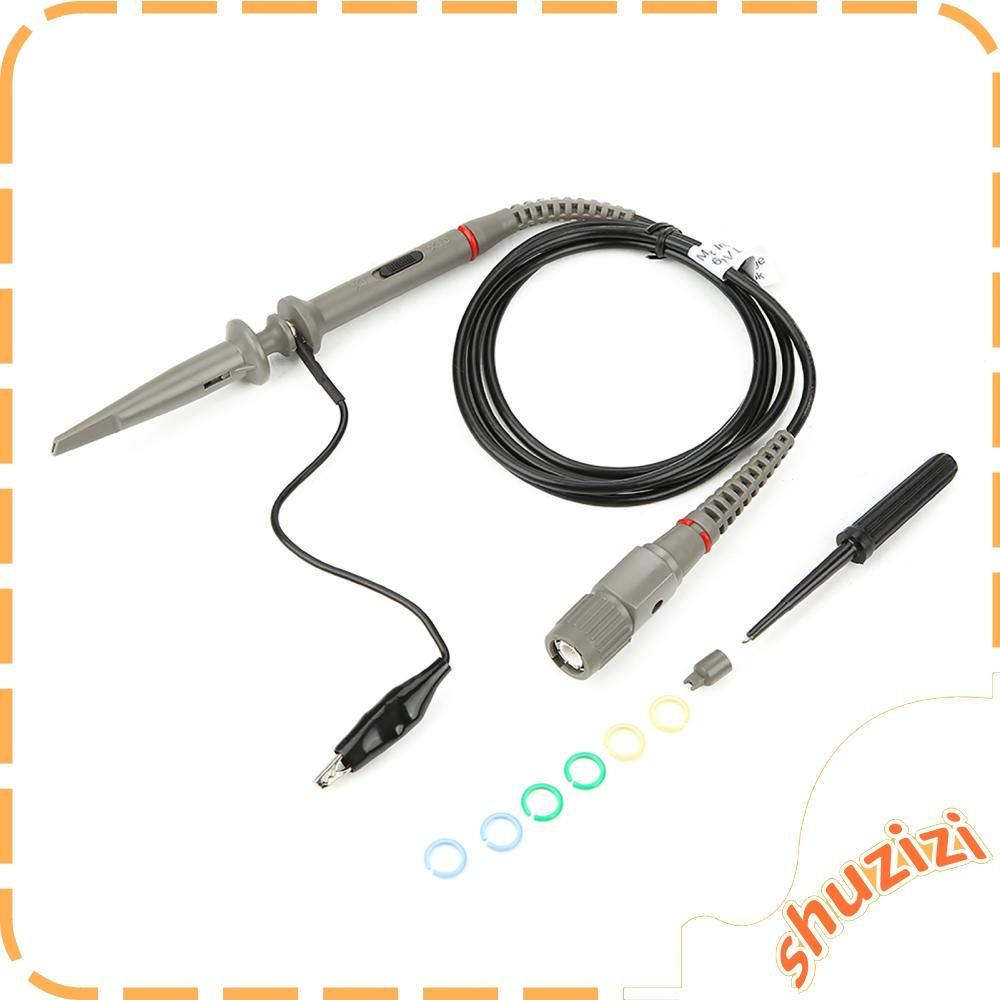

• 2 * Зонды высокого напряжения
• 2 * Защитная крышка
• 2 * Калибровочная ручка
• 12 * идентификационные кольца
• 1 * компакт-диск
• Примечание:
• Обратите внимание, что новый и старый тип этого продукта будут отправлены случайным образом, и перед заказом убедитесь, что вы не возражаете.
