Описание
Характеристики:1. Высокопроизводительные возможности измерения. Портативный ручной осциллограф имеет полосу пропускания 10 МГц и высокую частоту дискретизации 48 Мвыб/с, что позволяет выполнять точные измерения напряжений до 400 В. Это делает его хорошим инструментом как для профессионалов, так и для любителей, имеющих дело с широким спектром электронных сигналов.
2. Комплексные функции запуска: Этот портативный цифровой осциллограф, созданный для универсальности, обладает полным набором функций запуска (одиночный, нормальный, автоматический) для эффективного улавливания периодических аналоговых и непериодических цифровых сигналов. Он обеспечивает профессионалам точность, необходимую для диагностики и анализа сигналов.
3. Четкий и интуитивно понятный дисплей: 3,2-дюймовый цветной экран обеспечивает полноэкранное отображение, гарантируя четкий мониторинг сигналов. В сочетании с интуитивно понятными кнопками и навигацией по меню портативный осциллограф упрощает манипуляции, делая сложные наблюдения за сигналами доступными для пользователей любого уровня подготовки.
4. Компактный и портативный дизайн. Этот портативный осциллограф с тонким и легким корпусом разработан для простоты и удобства использования. Он поставляется в футляре для хранения из этиленвинилацетата, который повышает портативность и защиту, что делает его пригодным для использования в дороге или в различных полевых условиях.
5. Длительный срок службы батареи. Оснащенный встроенной литиевой батареей емкостью 1200 мАч, осциллограф обеспечивает длительную работу без частой замены батареи. Интерфейс типа C поддерживает как передачу данных, так и зарядку, а также обновление прошивки, гарантируя, что устройство всегда будет в курсе новейших функций и улучшений.
2. Комплексные функции запуска: Этот портативный цифровой осциллограф, созданный для универсальности, обладает полным набором функций запуска (одиночный, нормальный, автоматический) для эффективного улавливания периодических аналоговых и непериодических цифровых сигналов. Он обеспечивает профессионалам точность, необходимую для диагностики и анализа сигналов.
3. Четкий и интуитивно понятный дисплей: 3,2-дюймовый цветной экран обеспечивает полноэкранное отображение, гарантируя четкий мониторинг сигналов. В сочетании с интуитивно понятными кнопками и навигацией по меню портативный осциллограф упрощает манипуляции, делая сложные наблюдения за сигналами доступными для пользователей любого уровня подготовки.
4. Компактный и портативный дизайн. Этот портативный осциллограф с тонким и легким корпусом разработан для простоты и удобства использования. Он поставляется в футляре для хранения из этиленвинилацетата, который повышает портативность и защиту, что делает его пригодным для использования в дороге или в различных полевых условиях.
5. Длительный срок службы батареи. Оснащенный встроенной литиевой батареей емкостью 1200 мАч, осциллограф обеспечивает длительную работу без частой замены батареи. Интерфейс типа C поддерживает как передачу данных, так и зарядку, а также обновление прошивки, гарантируя, что устройство всегда будет в курсе новейших функций и улучшений.
Спецификация:Тип изделия: Ручной осциллограф
Модель: ОТ3
Материал: АБС
Источник питания: встроенный литий-ионный аккумулятор емкостью 1200 мАч.
Напряжение зарядки: 5 В постоянного тока
Дисплей: 3,2-дюймовый экран
Пиксели: 320x240
Хранение данных: Да
Подсветка: Да
Предупреждение о низком заряде батареи: Да
Автоматическое выключение: Да
Рабочая температура: 0-40 ℃
Рабочая влажность: менее 75% относительной влажности.
Температура хранения: -20℃-+60℃, относительная влажность менее 80%.

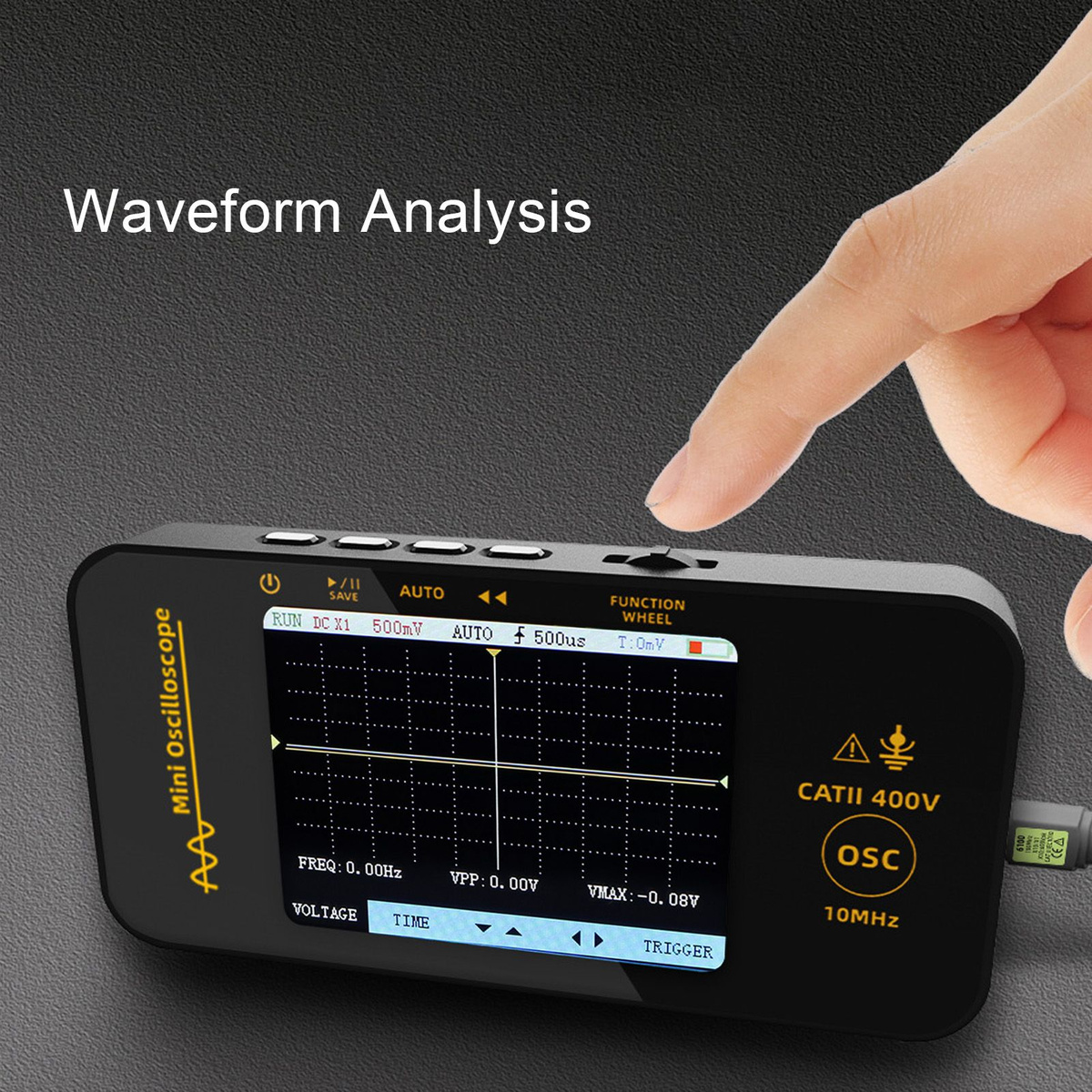

1. Отображение статуса манипуляции: отображает статус текущего рабочего состояния (останов или работа).
2. Затухание: отображает текущий установленный множитель затухания.
3. Шкала напряжения: отображает текущее установленное значение шкалы вертикального напряжения.
4. Режим формы волны: режим запуска формы волны: автоматический, нормальный, однократный.
5. Вертикальный триггер: отображает текущее положение вертикального напряжения триггера.
6. Режим триггера: Режим триггера отображается как нарастающий или падающий наклон.
7. Масштаб временной развертки: отображение текущих настроек шкалы горизонтальной развертки.
8. Уровень триггера: отображает текущее значение напряжения триггера.
9. Уровень заряда батареи: отображает текущее состояние батареи и состояние зарядки.
10. Форма сигнала: отображение состояния пойманного сигнала.
11. Горизонтальный триггер: отображает положение горизонтальной развертки текущего триггера.
12. Отображение данных: отображение собранных данных сигнала.
13. Меню напряжения: В этом меню вы можете выполнить настройку напряжения и временной развертки.
Метод настройки напряжения: нажмите левую кнопку колеса, чтобы увеличить амплитуду напряжения, нажмите правую кнопку колеса, чтобы уменьшить амплитуду напряжения, амплитуду напряжения можно регулировать в диапазоне: 20 мВ/дел-10 В/дел
14. Меню временной развертки: в этом меню вы можете завершить настройку напряжения и временной развертки.
Метод установки временной развертки: нажмите левую кнопку со стрелкой на циферблате, чтобы увеличить временную развертку, нажмите правую стрелку на циферблате, чтобы уменьшить временную развертку. Регулируемый диапазон: 100 нс/дел-20 с/дел.
15. Сдвиг формы сигнала: в этом меню вы можете настроить положение сдвига формы сигнала. Нажимайте клавиши со стрелками влево и вправо на колесе набора, чтобы отрегулировать положение формы сигнала.
16. Вертикальный курсор: в этом меню вы можете настроить положение курсора измерения. Нажимайте клавиши со стрелками влево и вправо на колесике набора, чтобы переместить положение курсора.
17. Горизонтальный курсор: в этом меню вы можете настроить положение курсора триггера. Нажимайте клавиши направления влево и вправо на колесике набора, чтобы переместить положение курсора.
Полоса пропускания: 10 МГц: одноканальная выборка в реальном времени
Выборка.
Режим выборки: выборка в реальном времени
Частота дискретизации в реальном времени: 48 Мвыб/с
Количество каналов: 1, одноканальный
Входы: Входная связь
Входное соединение: постоянный ток, переменный ток
Входной резистор: 1 МОм, 16 пФ
Затухание зонда: X1, X10
Максимальное входное напряжение: диапазон X1 ± 40 В, диапазон X10 ± 400 В (пик постоянного + переменного тока)
Уровень: X1, X10
Диапазон частоты дискретизации: 1,5 Sa/s-48MSa/s
Интерполяция формы сигнала:
Диапазон скорости развертки: 100 нс/Див-20С/Див
Точность временной базы: 20 стр./мин.
Глубина памяти: до 128 Кбайт
Вертикальное:
Чувствительность: 20 мВ/Див-10 В/Див
Диапазон смещения: 4 кадра (положительный и отрицательный)
Аналоговая полоса пропускания: 10 МГц
Низкочастотный отклик: более 10 Гц
Время нарастания: менее 100 нс
Точность усиления постоянного тока: ± 3%
Триггер.
Режим триггера: автоматический, нормальный, одиночный
Триггерный наклон: восходящий наклон, нисходящий наклон
Модель: ОТ3
Материал: АБС
Источник питания: встроенный литий-ионный аккумулятор емкостью 1200 мАч.
Напряжение зарядки: 5 В постоянного тока
Дисплей: 3,2-дюймовый экран
Пиксели: 320x240
Хранение данных: Да
Подсветка: Да
Предупреждение о низком заряде батареи: Да
Автоматическое выключение: Да
Рабочая температура: 0-40 ℃
Рабочая влажность: менее 75% относительной влажности.
Температура хранения: -20℃-+60℃, относительная влажность менее 80%.
1. Отображение статуса манипуляции: отображает статус текущего рабочего состояния (останов или работа).
2. Затухание: отображает текущий установленный множитель затухания.
3. Шкала напряжения: отображает текущее установленное значение шкалы вертикального напряжения.
4. Режим формы волны: режим запуска формы волны: автоматический, нормальный, однократный.
5. Вертикальный триггер: отображает текущее положение вертикального напряжения триггера.
6. Режим триггера: Режим триггера отображается как нарастающий или падающий наклон.
7. Масштаб временной развертки: отображение текущих настроек шкалы горизонтальной развертки.
8. Уровень триггера: отображает текущее значение напряжения триггера.
9. Уровень заряда батареи: отображает текущее состояние батареи и состояние зарядки.
10. Форма сигнала: отображение состояния пойманного сигнала.
11. Горизонтальный триггер: отображает положение горизонтальной развертки текущего триггера.
12. Отображение данных: отображение собранных данных сигнала.
13. Меню напряжения: В этом меню вы можете выполнить настройку напряжения и временной развертки.
Метод настройки напряжения: нажмите левую кнопку колеса, чтобы увеличить амплитуду напряжения, нажмите правую кнопку колеса, чтобы уменьшить амплитуду напряжения, амплитуду напряжения можно регулировать в диапазоне: 20 мВ/дел-10 В/дел
14. Меню временной развертки: в этом меню вы можете завершить настройку напряжения и временной развертки.
Метод установки временной развертки: нажмите левую кнопку со стрелкой на циферблате, чтобы увеличить временную развертку, нажмите правую стрелку на циферблате, чтобы уменьшить временную развертку. Регулируемый диапазон: 100 нс/дел-20 с/дел.
15. Сдвиг формы сигнала: в этом меню вы можете настроить положение сдвига формы сигнала. Нажимайте клавиши со стрелками влево и вправо на колесе набора, чтобы отрегулировать положение формы сигнала.
16. Вертикальный курсор: в этом меню вы можете настроить положение курсора измерения. Нажимайте клавиши со стрелками влево и вправо на колесике набора, чтобы переместить положение курсора.
17. Горизонтальный курсор: в этом меню вы можете настроить положение курсора триггера. Нажимайте клавиши направления влево и вправо на колесике набора, чтобы переместить положение курсора.
Полоса пропускания: 10 МГц: одноканальная выборка в реальном времени
Выборка.
Режим выборки: выборка в реальном времени
Частота дискретизации в реальном времени: 48 Мвыб/с
Количество каналов: 1, одноканальный
Входы: Входная связь
Входное соединение: постоянный ток, переменный ток
Входной резистор: 1 МОм, 16 пФ
Затухание зонда: X1, X10
Максимальное входное напряжение: диапазон X1 ± 40 В, диапазон X10 ± 400 В (пик постоянного + переменного тока)
Уровень: X1, X10
Диапазон частоты дискретизации: 1,5 Sa/s-48MSa/s
Интерполяция формы сигнала:
Диапазон скорости развертки: 100 нс/Див-20С/Див
Точность временной базы: 20 стр./мин.
Глубина памяти: до 128 Кбайт
Вертикальное:
Чувствительность: 20 мВ/Див-10 В/Див
Диапазон смещения: 4 кадра (положительный и отрицательный)
Аналоговая полоса пропускания: 10 МГц
Низкочастотный отклик: более 10 Гц
Время нарастания: менее 100 нс
Точность усиления постоянного тока: ± 3%
Триггер.
Режим триггера: автоматический, нормальный, одиночный
Триггерный наклон: восходящий наклон, нисходящий наклон
как использоватьПосле извлечения осциллографа следуйте инструкциям в инструкции.

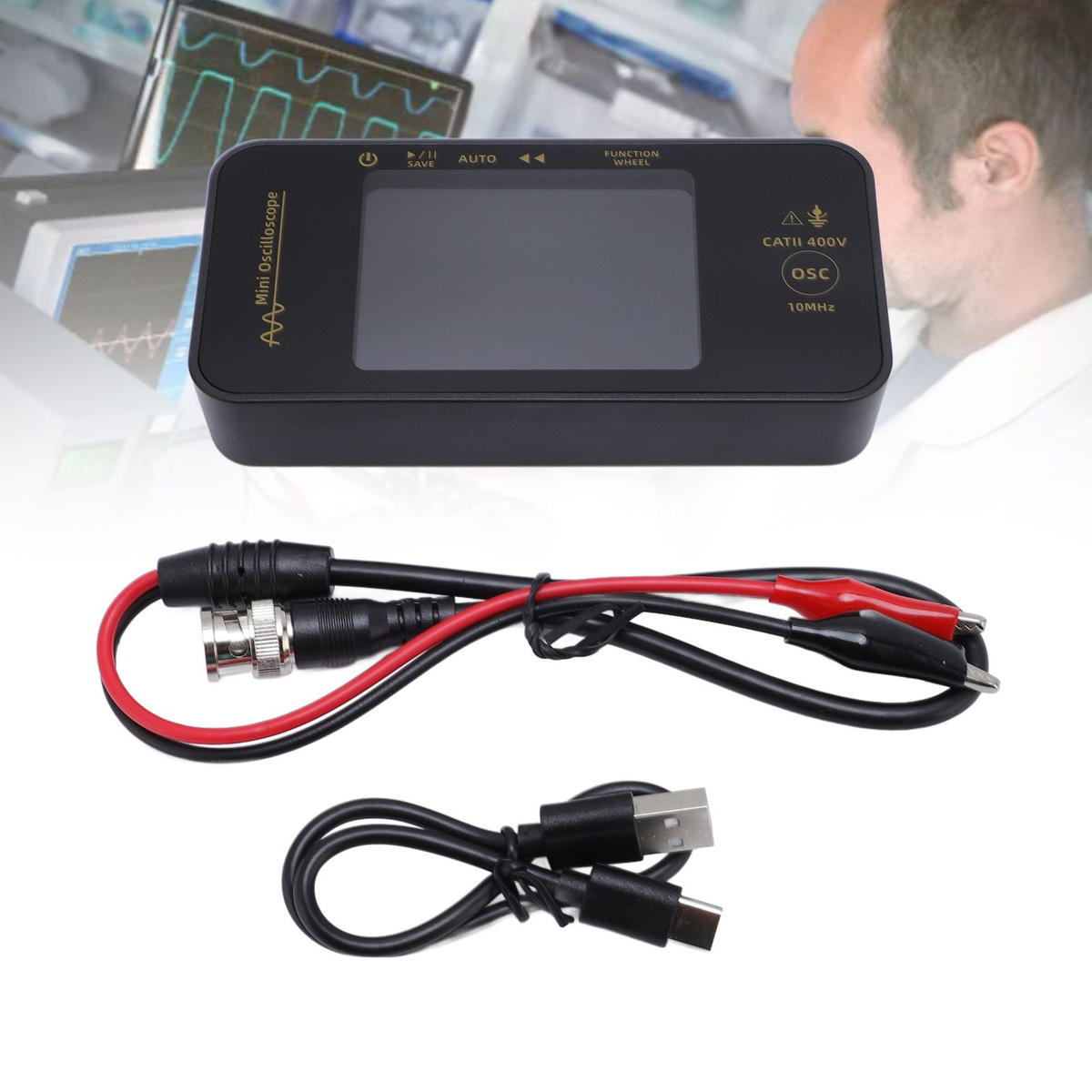

Список пакетов1 х осциллограф
1 х зажим типа «крокодил»
1 х зарядный кабель
1 х Руководство
1 х сумка для хранения
1 х зажим типа «крокодил»
1 х зарядный кабель
1 х Руководство
1 х сумка для хранения
Комплектация
1 х осциллограф 1 х зажим типа «крокодил» 1 х зарядный кабель 1 х Руководство 1 х сумка для хранения
