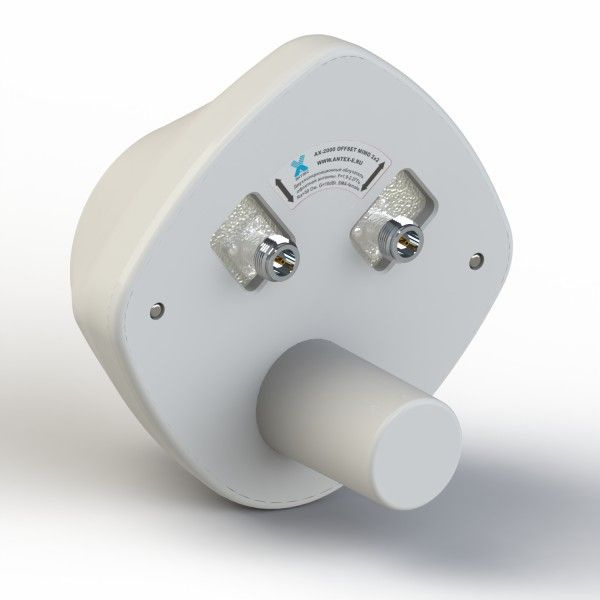

Офсетный облучатель Антэкс AX-2000 OFFSET MIMO 2x2 для 3G-модема

Облучатель AX-2000 OFFSET MIMO 2x2 используется совместно с  с офсетной зеркальной антенной (не входит в комплект) для увеличения дальности работы 3G-модемов стандарта DS-HSPA и др. в диапазоне 1920-2180МГц.

Зеркальная антенна с облучателем существенно улучшает качество связи на границах зон обслуживания операторов. Благодаря поддержке технологии MIMO 2x2 скорость передачи данных может достигать 42 Мбит/сек (в режиме DC-HSPA), а технология Diversity делает сигнал стабильнее в других режимах 3G.

Активный вибратор облучателя надежно укрыт от осадков и агрессивных воздействий в пластиковый корпус. Разъем антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками.

Технические характеристики:

• Рабочий диапазон частот, МГц 1900–2180
• Собственное усиление, dBi 9–10
• Результирующее усиление / ширина ДН по уровню -3дБ при различных диаметрах параболической антенны (на частоте 2000МГц)
  • 0,55м — 19dBi / 14 гр.
  • 0,6м — 20dBi / 13 гр.
  • 0,9м — 23dBi / 9 гр.
  • 1,3м — 26,5dBi / 6 гр.
  • 1,5м — 28dBi / 5 гр.
• Ширина ДН в Н-плоскости по уровню -10dB 110°
• Ширина ДН в Е-плоскостипо уровню -10dB 105°
• Развязка между входами антенны, не менее dB 28
• Входное сопротивление, Ом 50
• КСВ в рабочем диапазоне частот, не более 1,5
• Допустимая мощность, Вт 10
• Поляризация вертикальная
• Масса, г 380
• Габаритные размеры, м 0,145 х 0,145 х 0,145
• Разъемы 2 х N-female
• Материал излучателя оцинкованная сталь
• Защитное покрытие порошковая полимерная краска
• Материал защитной коробки АБС-пластик с защитой от ультрафиолетового излучения
