Мультиметр цифровой

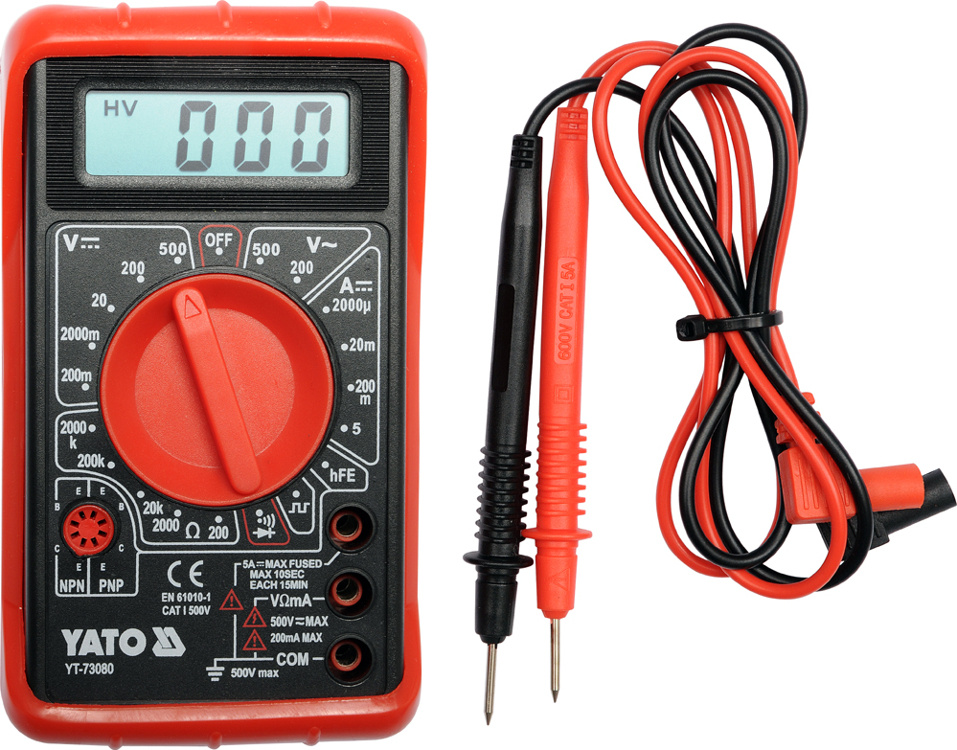

Универсальный мультиметр YT-73080 с ручным диапазоном для каждого измерения позволяет выполнять базовые и расширенные электрические измерения. Это основная модель в нашем предложении. Дополнительной защитой от механических повреждений является т.н. кобура - резиновый чехол, который натягивается на корпус устройства.

Гарантия 2 года

Габаритные размеры 126x70x24 мм

ОСНОВНЫЕ ИЗМЕРЕНИЯ

• измерение переменного напряжения: 0-500 В переменного тока
• Измерение напряжения постоянного тока: 0-500 В постоянного тока
• Измерение постоянного тока: постоянный ток 0-5А
• измерение сопротивления: 0-2 МОм
• тестовый диод: I F 1 мА, U R 3 В
• проверка непрерывности: 0-30 Ом

ДОПОЛНИТЕЛЬНЫЕ ИЗМЕРЕНИЯ

• Тест транзистора hFe: 0-1000, встроенный тестовый разъем
• генератор прямоугольных импульсов: 5Vpp, 50Hz

ТОЧНОСТЬ ИЗМЕРЕНИЙ

Пример определения точности измерения переменного напряжения. Расчет результата измерения: 235 В

• Точность измерения измерителя YT-73080 для этого диапазона составляет: ±(2%+10), разрешение 1В
• формула расчета погрешности измерения: (результат измерения x 2%) + 10 x разрешение
• расчет: (235 х 2%) + 10 х 1 = 4,7 + 10 = 14,7 В

Результат с учетом погрешности измерения для показания 235В = 235±14,7В*

• результат с учетом погрешности измерения для индикации измерения постоянного напряжения: 12В = 12±0,146В

Таблицу с разрешением и точностью для данного измерения можно найти в руководстве пользователя.

* Мультиметр YT-73080 не имеет функции измерения истинного среднеквадратичного значения, поэтому приведенный выше результат представляет собой реальное среднеквадратичное значение напряжения переменного тока только для правильной синусоидальной формы волны.

ВСТРОЕННЫЕ ФУНКЦИИ

• Генератор формы сигнала - установив ручку для генерации сигнала, измеритель будет генерировать прямоугольную волну с размахом напряжения 5 В пик-пик с частотой около 50 Гц. Сигнал может использоваться в аудиотехнике, например, в диагностике громкоговорителей.
• DATA HOLD [H] - сохранение текущего измеренного значения на дисплее

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

• ЖК-дисплей, максимальный отображаемый результат: 1999
• акустический сигнал при проверке целостности цепи на сопротивление ниже 30 Ом
• автоматическое переключение проверки диодов на проверку целостности цепи при сопротивлении цепи ниже 30 Ом (нет возможности настроить счетчик только на проверку диодов)
• измерительные зонды в комплекте
• конструкция с защитой от перегрузки
• корпус из АБС пластика + т.н. чехол, т.е. резиновый кожух, защищающий счетчик от механических повреждений
• индикатор низкого заряда батареи
• питание: батарея 9В (6F22)

Внимание

Если вы измеряете неизвестные значения с помощью вручную, выполняйте измерения последовательно от наибольшего диапазона до диапазона, дающего наиболее точный результат, иначе вы рискуете повредить прибор.

Температура хранения -10 ~ +50 ˚C

Тип батарейки 9В; 6Ф22

масса 0,14 кг

Тип дисплея ЖК

Тест проводимости

Измерение переменного напряжения 0-500 В переменного тока

Измерение напряжения постоянного тока 0-500 В постоянного тока

Постоянный ток 0-5 А

Измерение сопротивления 0-2 МОм

Измерение hFe транзистора ПНП|НПН

Проверка диодов

Генератор синусоидальных сигналов 55 стр.

Частота дискретизации 2-3 раза в секунду

Звуковой сигнал

Диапазон отображения 1999

Генератор прямоугольных импульсов 50 Гц
