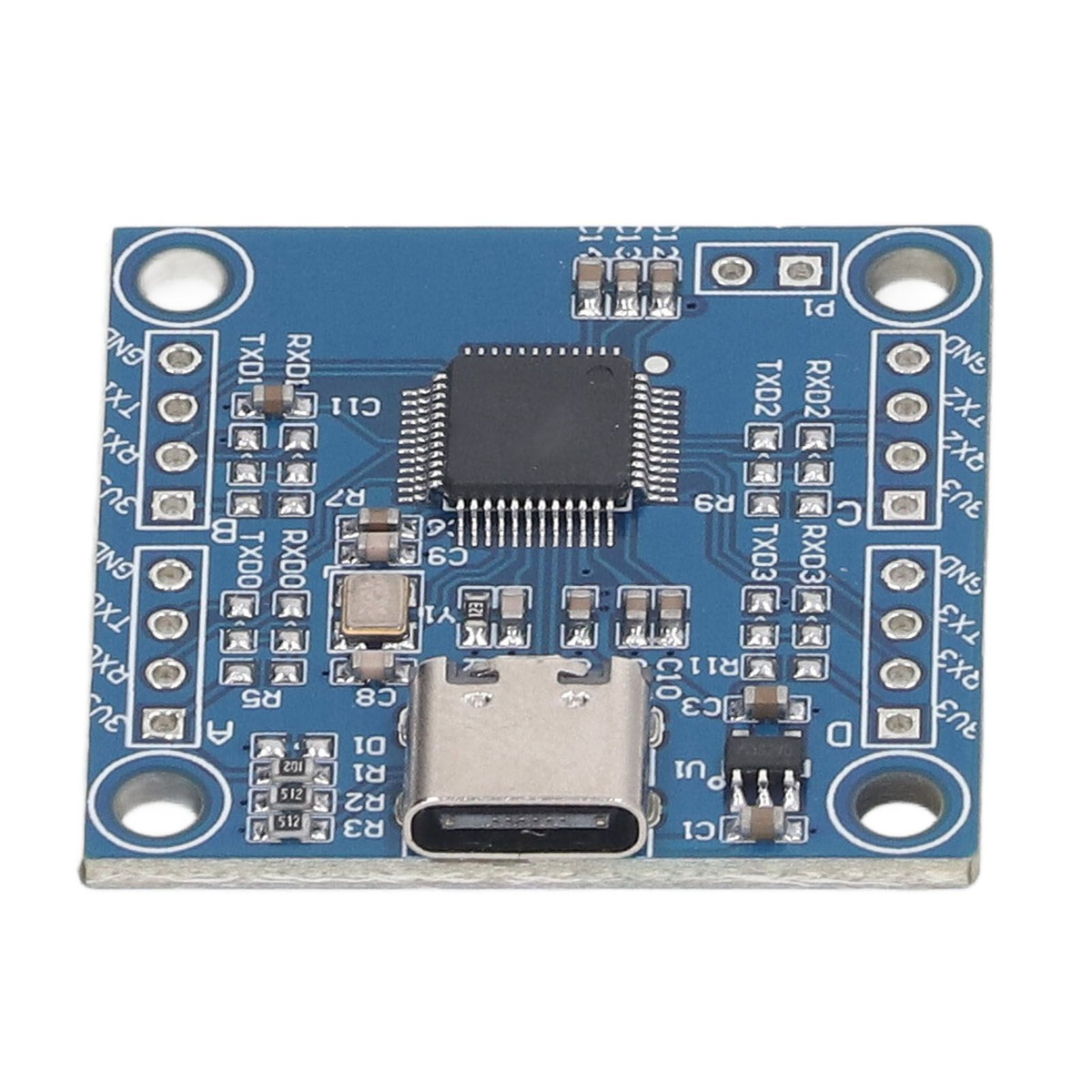

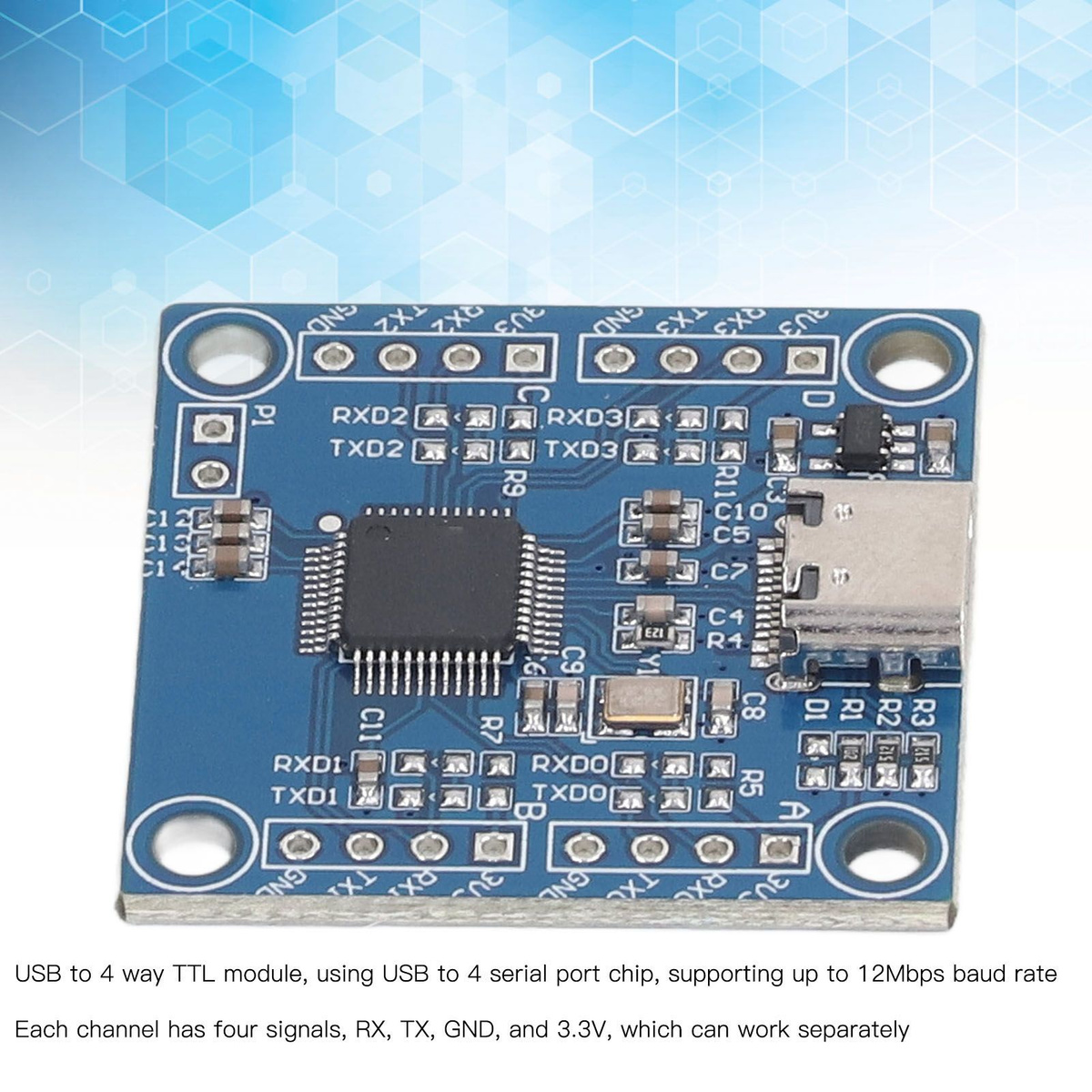

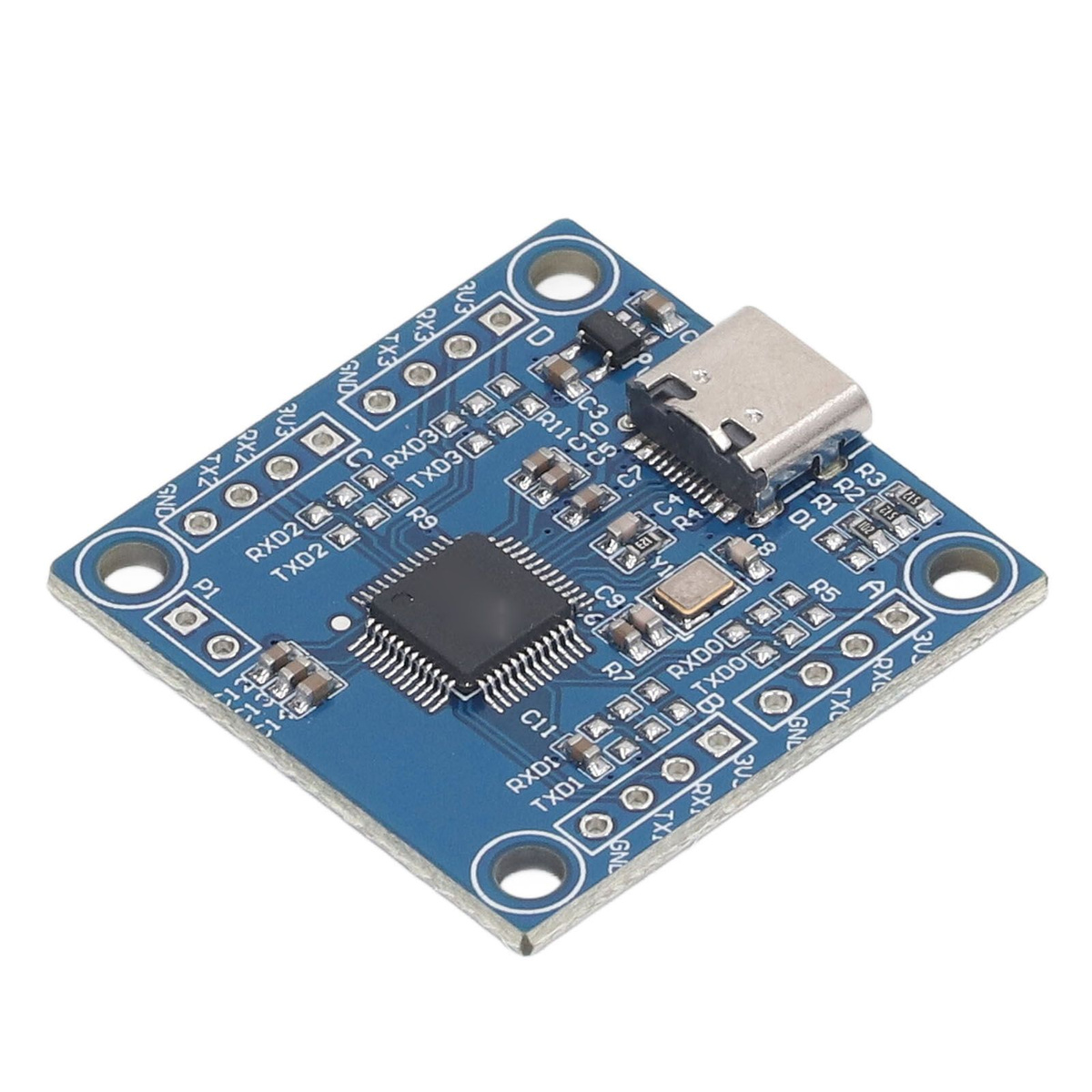

Модуль USB-TTL
О товаре
Перейти к описанию
Тип
USB-концентратор
Страна-изготовитель
Китай
Единиц в одном товаре
1
815 ₽ 1 293 ₽
Магазин
Подписаться
Q
Qingnongxin-6
Перейти4.7
Чат
О магазине
Часто задаваемые вопросы
Другие предложения от продавцов на Ozon Россия
Описание
Характеристики:1. СХЕМА ПИТАНИЯ ПРИ СБРОСЕ: Чип CH9344 имеет встроенную схему включения питания при сбросе, которая требует подачи внешнего тактового сигнала частотой 30 МГц на вывод x1 во время нормальной работы.
2. ГЕНЕРАЦИЯ ТАКТОВОГО СИГНАЛА: Тактовый сигнал может генерироваться посредством кварцевых стабилизированных колебаний через встроенный инвертор этого модуля. Схема требует подключения кристалла 30 МГц между контактами x1 и X0, при этом контакты X1 и x0 заземлены на колебательный конденсатор 20 пФ.
3. ПОЛНАЯ СХЕМА: чип CH9344 имеет встроенные все схемы, необходимые для шины USB, включая встроенный контроллер USB2.0 и USB PHY, последовательное согласующее сопротивление сигнальной линии USB, подтягивающий резистор 1,5 кОм, необходимый для устройства, и т. д.
4. ПОДКЛЮЧЕНИЕ ПК: UD + и Контакты UD‑можно напрямую подключать к ПК или другому USB-хосту. Если сопротивление предохранителя или индуктивность или устройство защиты от электростатического разряда подключены последовательно для безопасности чипа, эквивалентное последовательное сопротивление переменного и постоянного тока должно быть в пределах 5 °.
5. ИСТОЧНИК ПИТАНИЯ: чип CH9344 и продукты USB могут напрямую использовать выходной источник питания 3,3 В через VBUS на шине USB после стабилизации LDO. Если продукт USB обеспечивает резервный источник питания с помощью других методов питания, CH9344 также должен использовать этот резервный источник питания, чтобы избежать обратного тока 10 с источником питания USB.
2. ГЕНЕРАЦИЯ ТАКТОВОГО СИГНАЛА: Тактовый сигнал может генерироваться посредством кварцевых стабилизированных колебаний через встроенный инвертор этого модуля. Схема требует подключения кристалла 30 МГц между контактами x1 и X0, при этом контакты X1 и x0 заземлены на колебательный конденсатор 20 пФ.
3. ПОЛНАЯ СХЕМА: чип CH9344 имеет встроенные все схемы, необходимые для шины USB, включая встроенный контроллер USB2.0 и USB PHY, последовательное согласующее сопротивление сигнальной линии USB, подтягивающий резистор 1,5 кОм, необходимый для устройства, и т. д.
4. ПОДКЛЮЧЕНИЕ ПК: UD + и Контакты UD‑можно напрямую подключать к ПК или другому USB-хосту. Если сопротивление предохранителя или индуктивность или устройство защиты от электростатического разряда подключены последовательно для безопасности чипа, эквивалентное последовательное сопротивление переменного и постоянного тока должно быть в пределах 5 °.
5. ИСТОЧНИК ПИТАНИЯ: чип CH9344 и продукты USB могут напрямую использовать выходной источник питания 3,3 В через VBUS на шине USB после стабилизации LDO. Если продукт USB обеспечивает резервный источник питания с помощью других методов питания, CH9344 также должен использовать этот резервный источник питания, чтобы избежать обратного тока 10 с источником питания USB.
Спецификация:Тип изделия: модуль USB-TTL
Материал: печатная плата
Рабочее напряжение: 3,3 В
Функции:
1. Высокоскоростной интерфейс USB 2.0, для периферийных компонентов требуются только кристаллы и конденсаторы.
2. Совместим с асинхронным последовательным портом 16C550 и улучшен.
3. Поддержка 5, 6, 7 или 8 бит данных или 2 стоповых бита.
4. Поддержка нечетных, четных, без четности, пустого 0, флага 1 и других методов проверки.
5. Поддержка аппаратного автоматического управления потоком RTS и CTS.
6. Поддержка полудуплекса, предоставление статуса отправки, поддержка переключения RS485 и включена по умолчанию.
7. Предоставьте 12 GPI0 для произвольного ввода и вывода.
8. Программируемая скорость передачи данных, поддержка скорости передачи данных 115200 бит/с и до 12 Мбит/с.
9. Часть ввода-вывода в зоне 0 1 2 последовательного порта имеет независимое питание, поддерживает напряжение питания 3,3 В, 2,5 В и 1,8 В, последовательный порт 3 поддерживает питание 3,3 В.
10. Поддержка последовательного драйвера: для Windows XP, для Vista, для Win7, для vin8, для Vinto, для winserver, для Linux и т. д.
11. Предоставьте упаковку LOFP 48, совместимую с RoHS.
Материал: печатная плата
Рабочее напряжение: 3,3 В
Функции:
1. Высокоскоростной интерфейс USB 2.0, для периферийных компонентов требуются только кристаллы и конденсаторы.
2. Совместим с асинхронным последовательным портом 16C550 и улучшен.
3. Поддержка 5, 6, 7 или 8 бит данных или 2 стоповых бита.
4. Поддержка нечетных, четных, без четности, пустого 0, флага 1 и других методов проверки.
5. Поддержка аппаратного автоматического управления потоком RTS и CTS.
6. Поддержка полудуплекса, предоставление статуса отправки, поддержка переключения RS485 и включена по умолчанию.
7. Предоставьте 12 GPI0 для произвольного ввода и вывода.
8. Программируемая скорость передачи данных, поддержка скорости передачи данных 115200 бит/с и до 12 Мбит/с.
9. Часть ввода-вывода в зоне 0 1 2 последовательного порта имеет независимое питание, поддерживает напряжение питания 3,3 В, 2,5 В и 1,8 В, последовательный порт 3 поддерживает питание 3,3 В.
10. Поддержка последовательного драйвера: для Windows XP, для Vista, для Win7, для vin8, для Vinto, для winserver, для Linux и т. д.
11. Предоставьте упаковку LOFP 48, совместимую с RoHS.
как использоватьИспользуйте согласно введению.
Список пакетов1 модуль USB-TTL
2 x 8P одноконтактный разъем
2 x 8P одноконтактный разъем
Комплектация
1 модуль USB-TTL 2 x 8P одноконтактный разъем
