Модуль трансформатора напряжения #1

Модуль трансформатора напряжения

Задать вопрос
О товаре
Перейти к описанию
Тип
Аксессуары для прибора учета
Единиц в одном товаре
1
Партномер
178lmnqtuz
Страна-изготовитель
Китай
219 ₽
Магазин
Подписаться
W
Weijins
Перейти
4.8
Чат
Заказы
17.9 K
О магазине

Другие предложения от продавцов на Ozon Россия

Описание

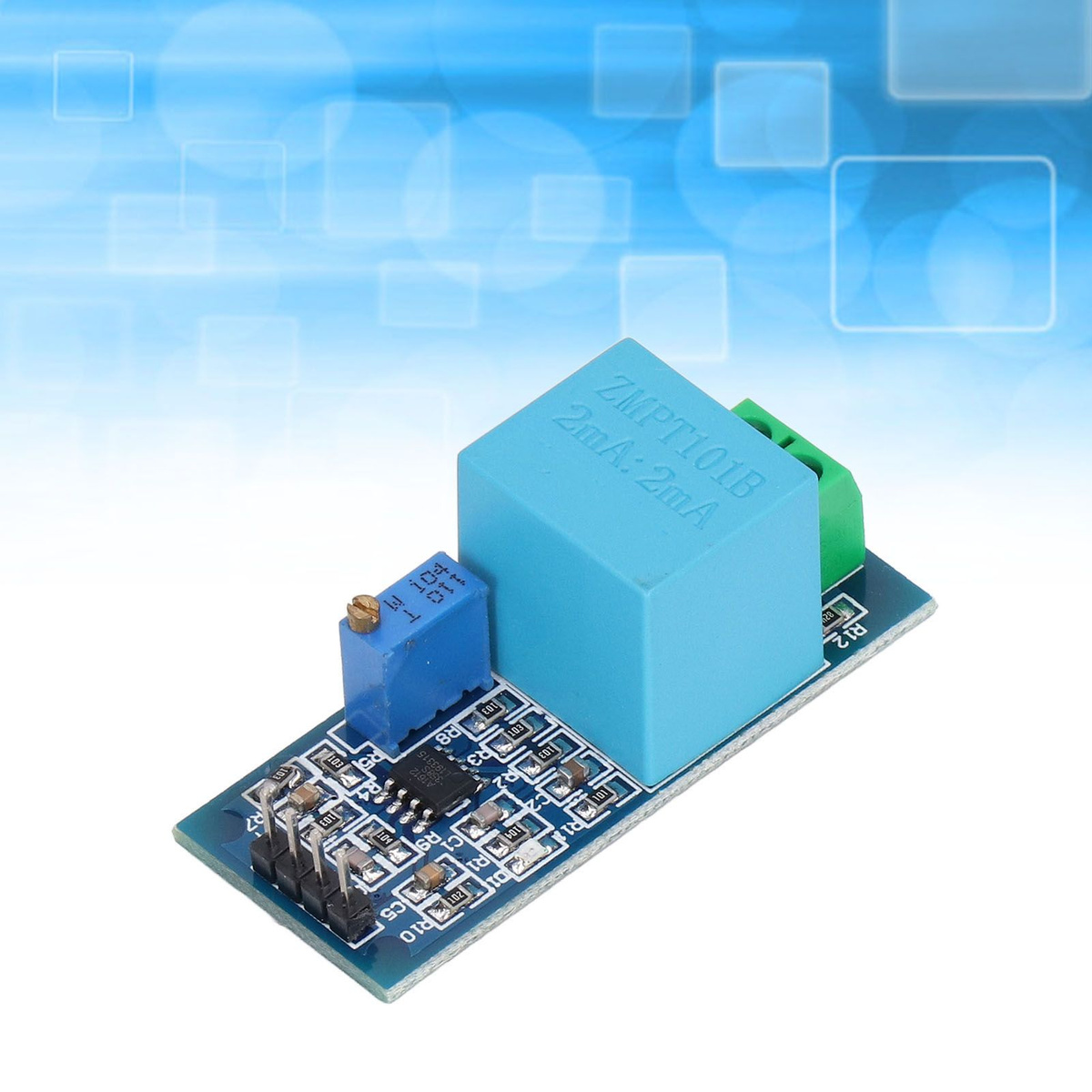

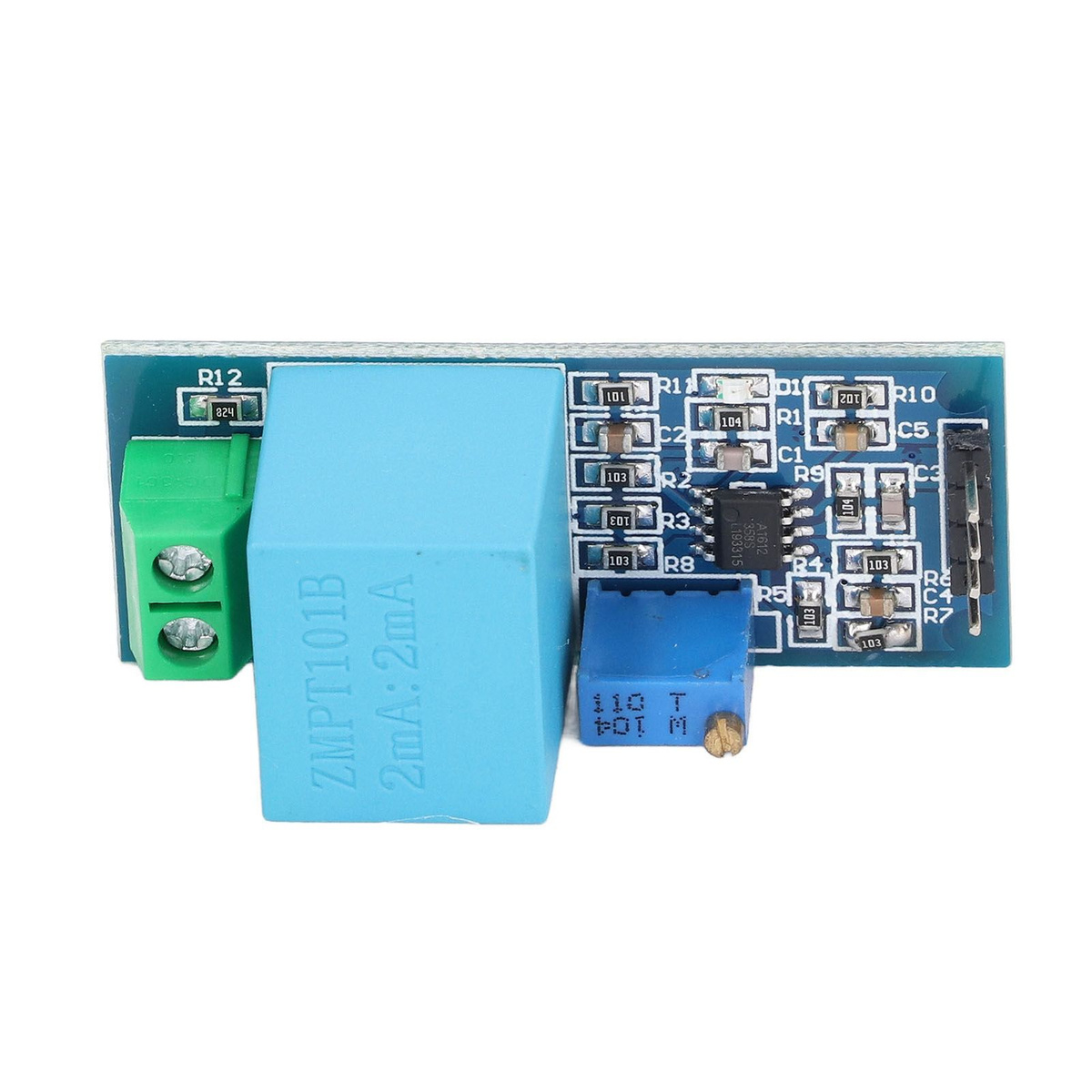

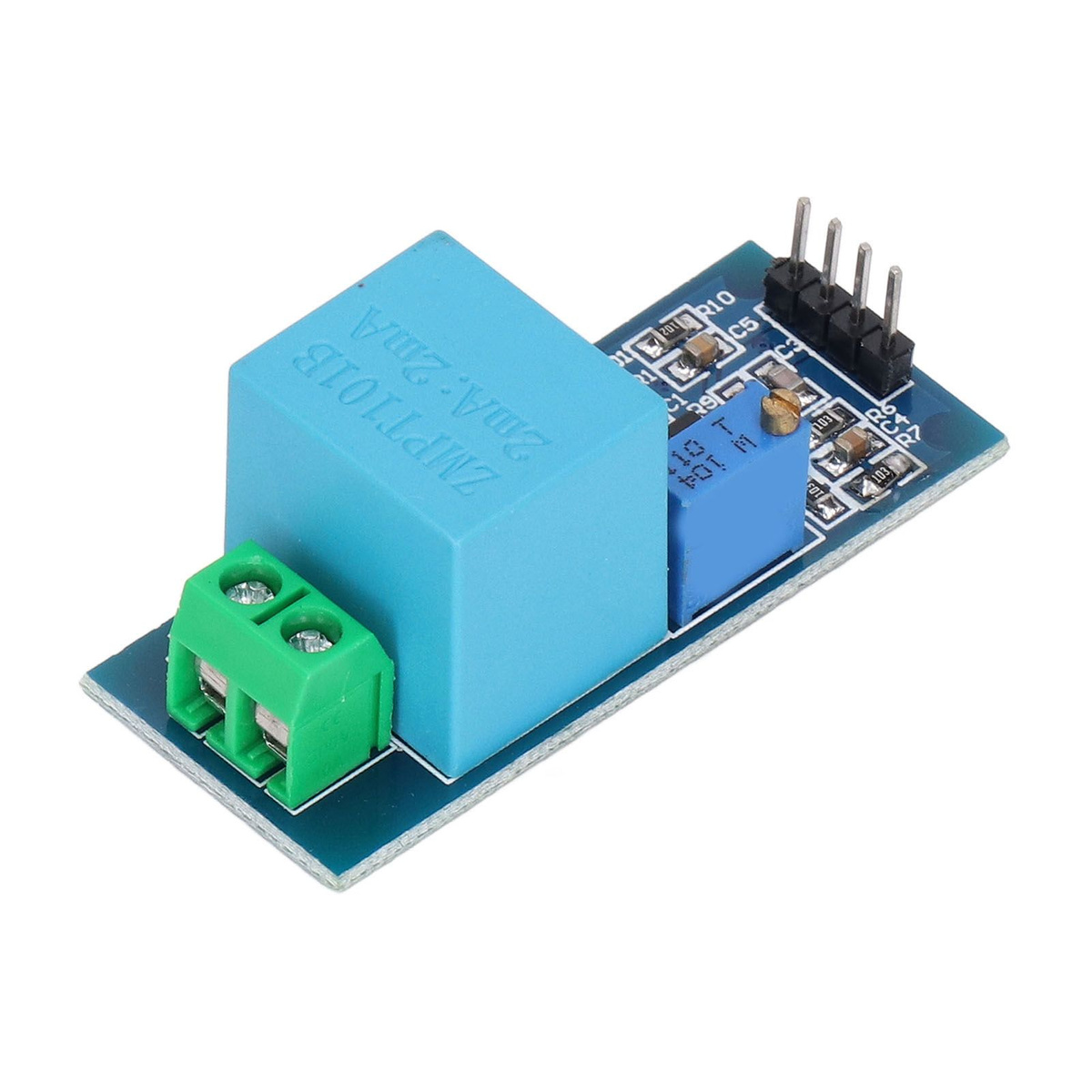

Характеристики:1. ВЫСОКАЯ ТОЧНОСТЬ КОНФИГУРАЦИИ: Оснащен высокоточным трансформатором напряжения серии ZMPT101B и схемой высокоточного операционного усилителя, которые могут легко реализовать сбор сигнала мощности переменного тока 250 В.
2. ТОЧНАЯ ОБРАЗКА И ПРАВИЛЬНАЯ КОМПЕНСАЦИЯ: Оснащенный точным миниатюрным трансформатором напряжения, модуль имеет возможность точно отбирать и правильно компенсировать сигнал.
3. ИЗМЕРЕНИЕ В ПРЕДЕЛАХ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА 250 В: Модуль может измерять переменное напряжение в пределах 250 В, которое можно регулировать в соответствии с выходной аналоговой величиной.
4. ВЫХОД СИНУСОСНОЙ ВОЛНЫ: Это однофазный модуль датчика активного выходного напряжения переменного тока ZMPT101B. Выходной сигнал представляет собой синусоидальную волну, а среднее значение (составляющая постоянного тока) формы волны составляет 1/2 VCC
5. ОТЛИЧНАЯ ПРОИЗВОДИТЕЛЬНОСТЬ: Изготовлен с тонким мастерством, обладает компактным внешним видом и стабильной работой, обеспечивает долговечность и стабильность.
Спецификация:Тип изделия: Модуль трансформатора напряжения
Напряжение источника питания: 5 ~ 30 В
Размер материнской платы: прибл. 50 х 20 мм / 1,97 х 0,79 дюйма
как использовать<дел>1. Когда L и N подключены к входу 220 В переменного тока, VCC, GND 5 В постоянного тока — 30 В. Подключите OUT и GND к осциллографу, чтобы получить синусоидальный сигнал.2. Регулировка потенциометра может изменить амплитуду выходного сигнала (среднее значение не изменится в процессе регулировки) и форму сигнала в диапазоне 0‑VCC.3. Если в процессе увеличения амплитуды возникает искажение формы сигнала, его можно устранить соответствующим увеличением рабочего напряжения VCC. Если вы хотите переместить среднее значение сигнала на 0 часов, вы можете подключить конденсатор емкостью около 105 пФ последовательно с выходом OUT, чтобы отфильтровать постоянную составляющую сигнала.
Список пакетов1 х модуль трансформатора напряжения





Комплектация

1 х модуль трансформатора напряжения

Характеристики

Артикул
5435240297
Тип
Аксессуары для прибора учета
Единиц в одном товаре
1
Партномер
178lmnqtuz
Страна-изготовитель
Китай
